立フライス盤とは？JISの区分・部品の名称・大きさの表し方を解説

立フライス盤で調べても、JISでの呼び名や横フライス盤との違い、各部の名称を一か所にまとめた情報は多くありません。

JIS B 0105の用語では、主軸が垂直のものを立て、水平のものを横と区分する決まりです。この区分を軸に、部品の名称と大きさの表し方、メーカー公式の掲載例、中古で書き出す項目を解説します。

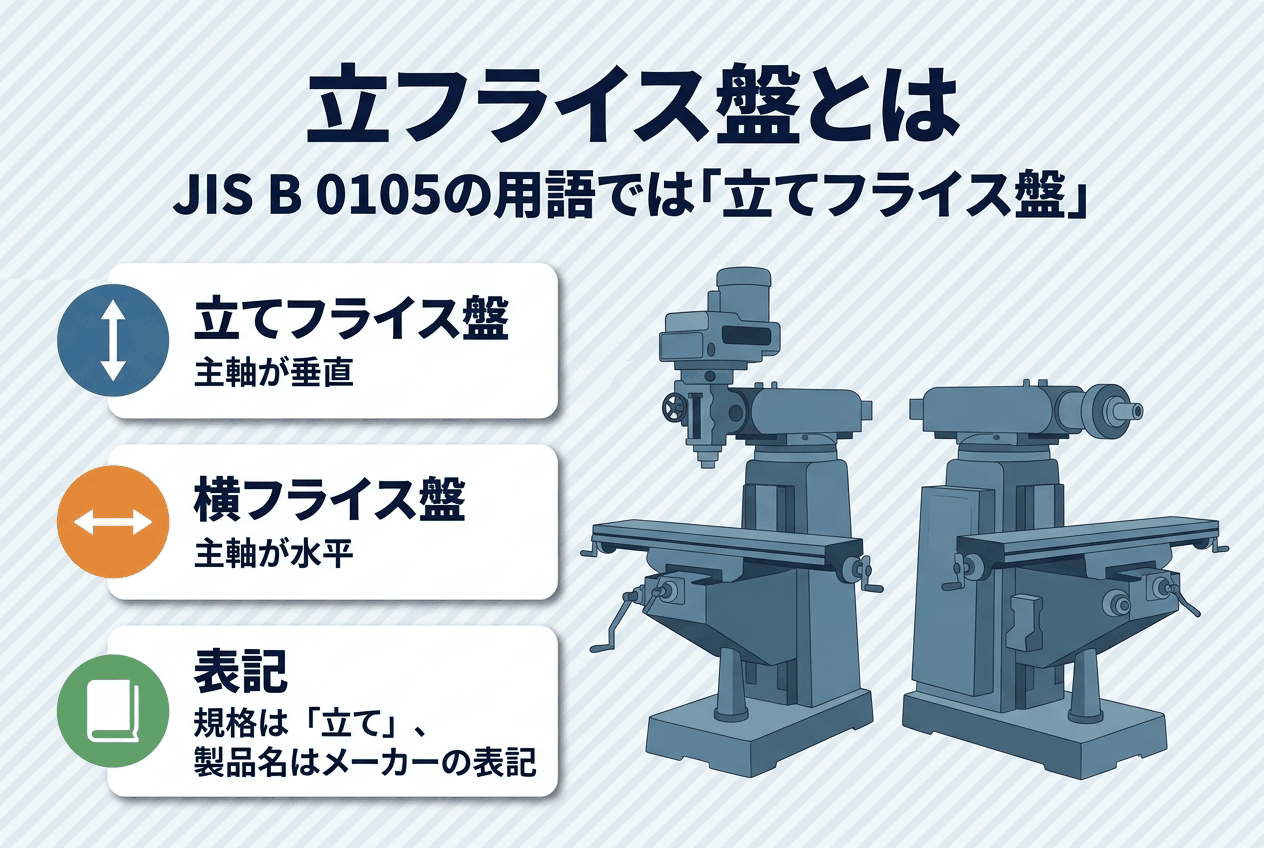

立フライス盤は主軸が垂直の機械で、JIS B 0105の用語では「立てフライス盤」

JIS B 0105:2012の用語では、主軸（フライスを取り付けて回転させる軸）が垂直のものを立てフライス盤、水平のものを横フライス盤と区分します。

同規格の本文に「立フライス盤」の表記はなく、機械名は「立てフライス盤」です。JIS B 0172の改正前の1993年版のように「立フライス盤」を使う規格もあり、規格ごとに表記が異なる場合があります。

JIS B 0105は2012年5月21日の改正で、JSAの書誌上の状態は2026年10月時点で「有効」。

フライス盤そのものの種類や加工方法は、「フライス盤とは？種類・加工方法・旋盤との違いをわかりやすく解説」にまとまっています。

出典：JSA Webdesk「JIS B 0105:2012 工作機械－名称に関する用語」（3 用語及び定義 e) フライス盤 05101・05102の注記／書誌：状態有効）

出典：JSA Webdesk「JIS B 0172:2026 フライス用語」（書誌：状態有効・発行年月日 2026-05-20／引用は改正前1993年版「4. 用語及び定義」(1.4) 正面フライス）

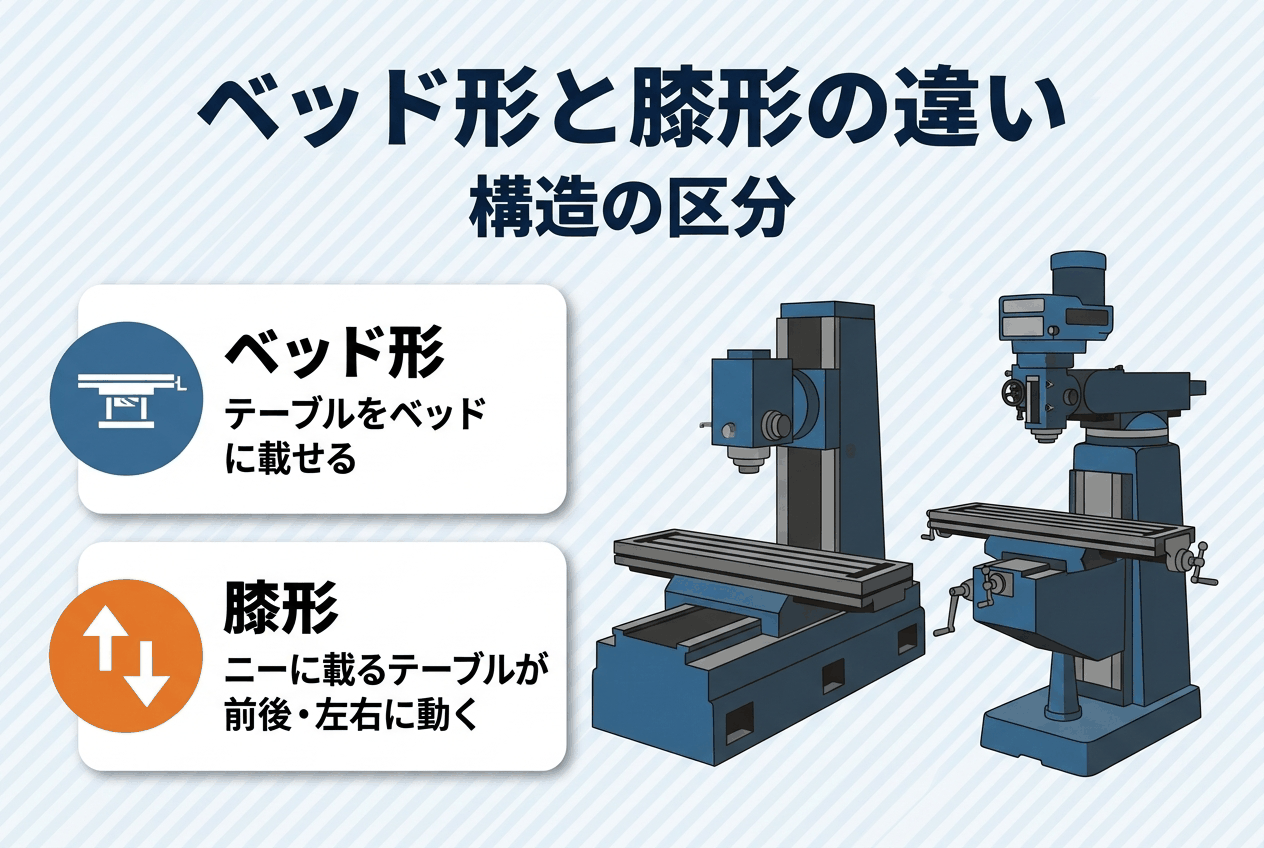

ベッド形と膝形で立てフライス盤の構造はどう分かれるか

立て・横は主軸の向きの区分で、ベッド形・膝形は構造の区分です。

立てフライス盤にも、ベッド形と膝形があります。

ベッド形立てフライス盤はテーブルをベッドに載せ、切込みをコラム又は主軸頭で行う

ベッド形フライス盤は、テーブルを直接ベッドに載せ、切込み運動をコラム又は主軸頭で行う構造のフライス盤です。主軸が垂直のものを、ベッド形立てフライス盤といいます。

膝形立てフライス盤はニーに載るテーブルが前後・左右に動き、主軸頭が旋回又は上下するものもある

膝形フライス盤は、コラムに沿って上下するニー（昇降する台）の上にサドルを介してテーブルを載せ、前後・左右に動かす構造です。

主軸が垂直のものが膝形立てフライス盤で、主軸頭が旋回又は上下運動するものもあります。

汎用フライス盤とNCフライス盤の違いは、「汎用フライス盤とは？NCフライス盤との違いと選び方を解説」にまとまっています。

出典：JSA Webdesk「JIS B 0105:2012 工作機械－名称に関する用語」（3 用語及び定義 e) フライス盤 05101 ベッド形フライス盤の注記・05102 膝形フライス盤の注記2・注記3）

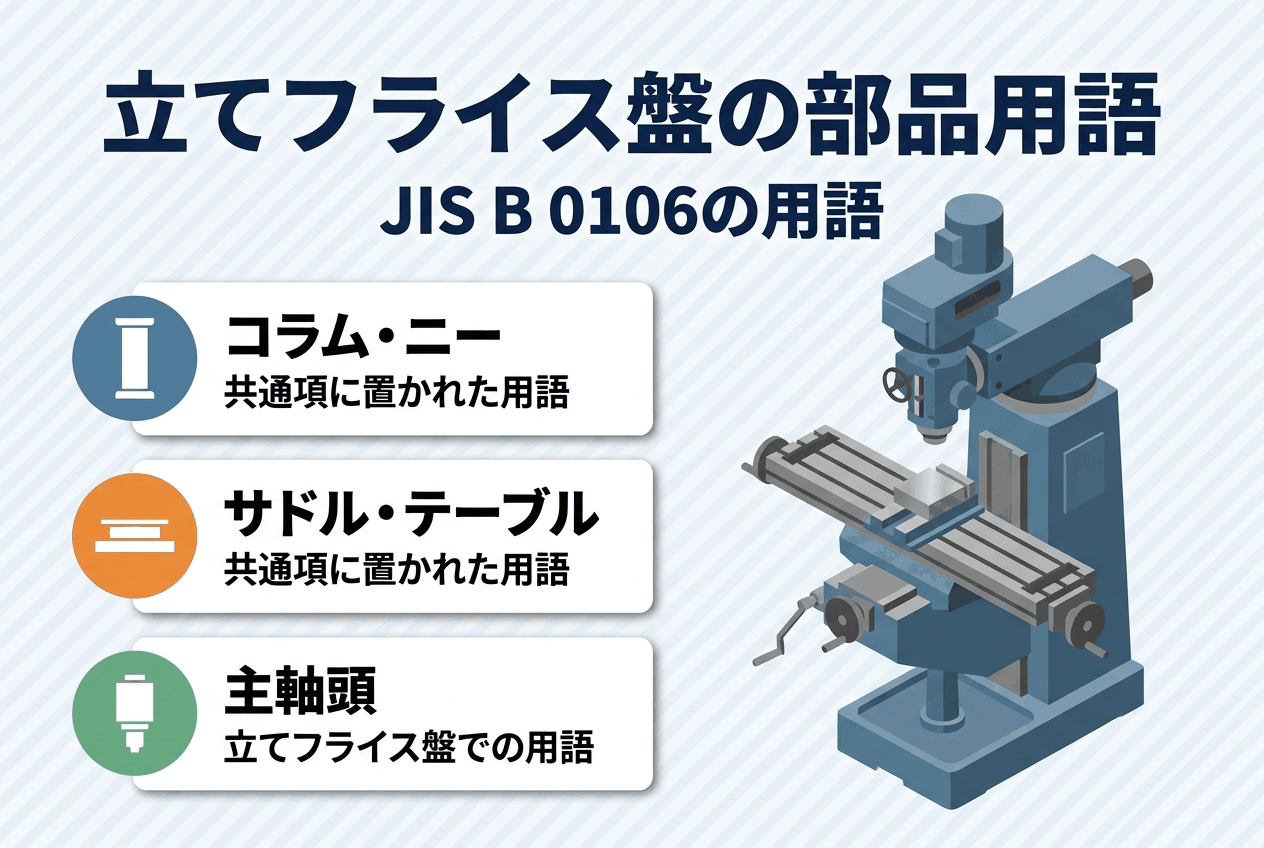

立てフライス盤と横フライス盤の部品用語

部品の用語はJIS B 0106:2016に定義があり、立て・横を限定した語と、限定のない語があります。

コラム・ニー・サドル・テーブルは共通項に置かれた用語

コラム・ニー・サドル・テーブルは、フライス盤の共通項に定義が置かれ、立て・横の限定語が付いていません。

用語	B 0106の定義
コラム（040.3200）	主軸駆動機構、送り機構などの全部又は一部を内蔵し、機械の本体を構成する柱。
ニー（040.2700）	テーブル、サドルを載せ、コラムの案内面に沿って上下に移動する台。
サドル（040.2500）	テーブルを支持し、ベッド、ニーなどの案内面上にまたがり移動する台。
テーブル（040.2400）	工作物を直接又は各種取付装置を用いて固定し、一般には送り運動又は切削運動を与える台。

立てフライス盤の主軸頭と、主として横フライス盤の主軸穴に装着するアーバ

定義に限定語が付くのは、「立てフライス盤で」とある主軸頭と、「主として横フライス盤の」とあるアーバです。

オーバアームとアーバ支えの定義には、立て・横の限定語がありません。主軸やドローバーなど、限定語のない用語も共通項に載っています。

用語	B 0106の定義
主軸頭（040.1300）	立てフライス盤で、工具を回転する主軸を備えている部分。
アーバ（040.1922）	主として横フライス盤の主軸穴に装着し、フライスを取り付ける棒。
オーバアーム（040.3401）	アーバのたわみを防ぐため、アーバ支えを取り付けるはり（梁）。
アーバ支え（040.3909）	アーバを支える受け。

出典：JSA Webdesk「JIS B 0106:2016 工作機械－部品及び工作方法－用語」（4 用語及び定義 a) 部品 4) フライス盤 4-0) 共通 040.1300・040.1922・040.2400・040.2500・040.2700・040.3200・040.3401・040.3909）

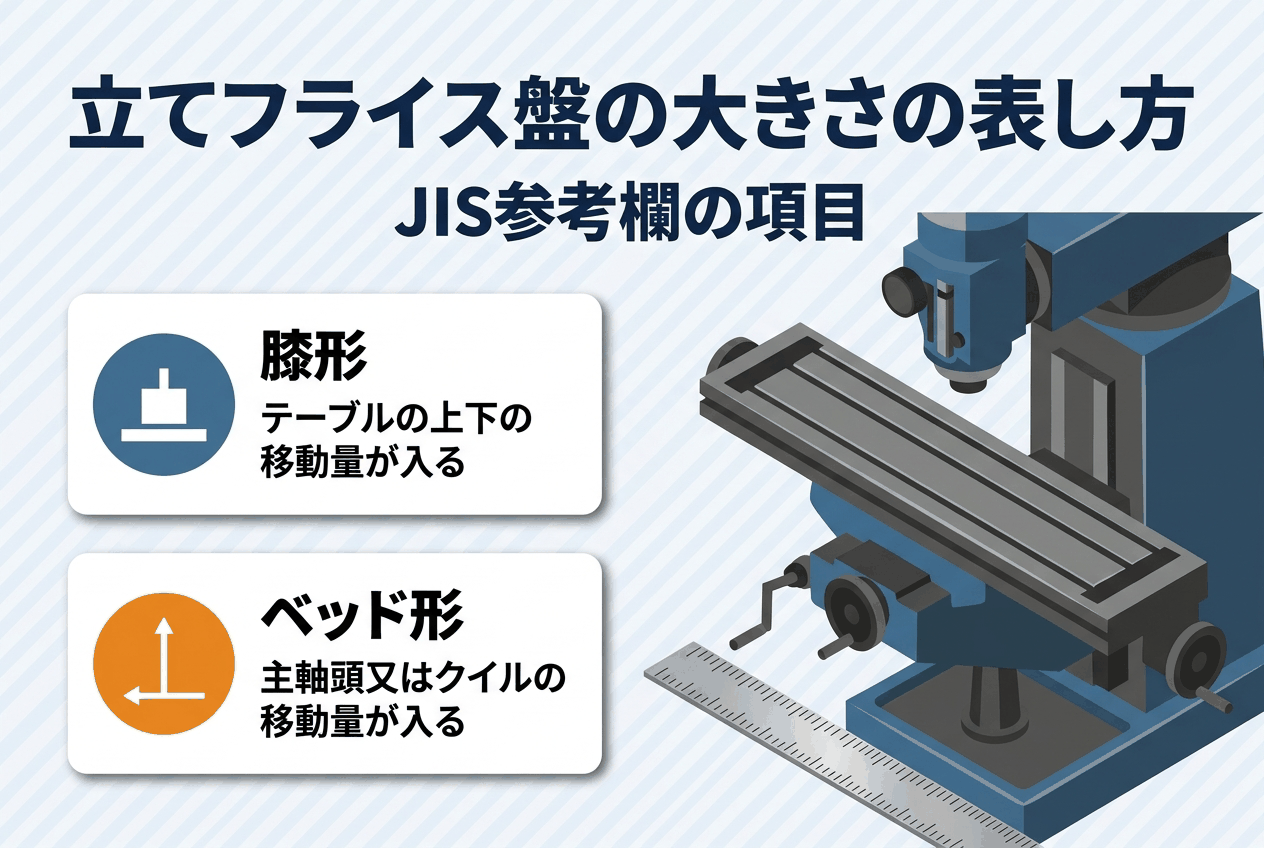

立てフライス盤の大きさの表し方（JIS参考欄）

JIS B 0105は、機械の大きさの表し方を機種ごとに参考欄へ記載しています。

膝形の参考欄に入るのはテーブルの上下の移動量で、ベッド形の参考欄に入るのは主軸頭又はクイルの移動量です。

形式（用語番号）	参考欄の記載
ベッド形フライス盤（05101）	テーブルの大きさ、テーブルの左右移動量、主軸頭又はクイルの移動量、及びテーブル上面から主軸端面までの距離
膝形フライス盤（05102）	テーブルの大きさ、テーブルの左右・前後・上下の移動量及びテーブル上面から主軸端面までの距離
万能フライス盤（05103）	膝形フライス盤又はベッド形フライス盤に準じる
卓上フライス盤（05104）	膝形フライス盤に準じる

横フライス盤の専用の項はなく、横もベッド形と膝形の項に従います。

出典：JSA Webdesk「JIS B 0105:2012 工作機械－名称に関する用語」（3 用語及び定義 e) フライス盤 05101・05102・05103・05104 の機械の大きさの表し方）

メーカー公式サイトの掲載例（2026年10月時点）

メーカーの製品名と規格の用語とでは、表記が異なる場合もあります。公式ページで確認できた静岡鐵工所の掲載例を、以下にまとめました。

静岡鐵工所の「立フライス盤」と「横フライス盤」の掲載

静岡鐵工所は、公式サイトの手動フライス盤のページで、「立フライス盤」の機種としてSV-CHとSV-WⅡ、「横フライス盤」の機種としてSP-CHを掲載しています。

JISの「立て形」とは異なり、カタログ分類は「立型」「横型」です。主仕様比較の表には、テーブル作業面、移動量、主軸穴などの項目が並びます。

タレット形と立横複合フライス盤の機種区分の掲載

同社は、タレット形の機種として、精密タレット形立フライス盤VHR-SDとタレット形立フライス盤VHR-Aを載せています。

立軸と横軸の両方をもつ機種は、タレット形立横複合フライス盤VHR-Gとして掲載されたものです。

出典：株式会社静岡鐵工所「手動フライス盤」（製品ラインアップ・主仕様比較・カタログ分類）

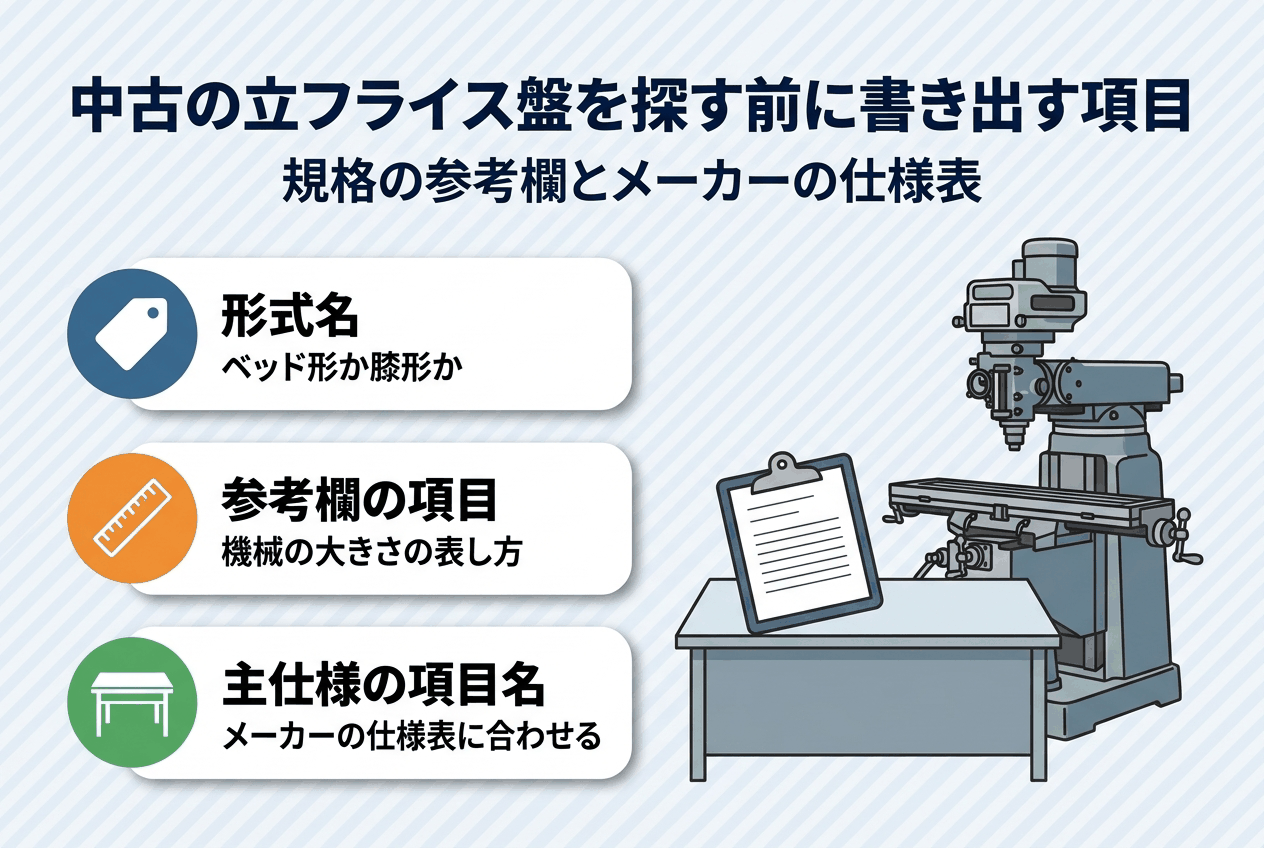

中古の立フライス盤を探す前に書き出す項目

書き出す項目は、規格の参考欄とメーカーの主仕様比較表の項目名から選べます。

形式名は、JISのベッド形・膝形とメーカーの表記の両方を控えておきましょう。

項目	確認する場所
テーブルの大きさ	JIS B 0105の参考欄／メーカーの表では「テーブル作業面」
移動量	JIS B 0105の参考欄／メーカーの表の「移動量」
テーブル上面から主軸端面までの距離	JIS B 0105の参考欄
主軸穴	メーカーの主仕様比較表
主軸回転速度・主軸モータ・機械質量	メーカーの主仕様比較表
