門型マシニングセンタは、大物のワーク（加工する材料）の加工に使われる機械です。構造と部位の役割から整理します。
メーカー公式ページの掲載例をもとに、選ぶときに見る4つの仕様項目と、中古で確かめる点を解説します。

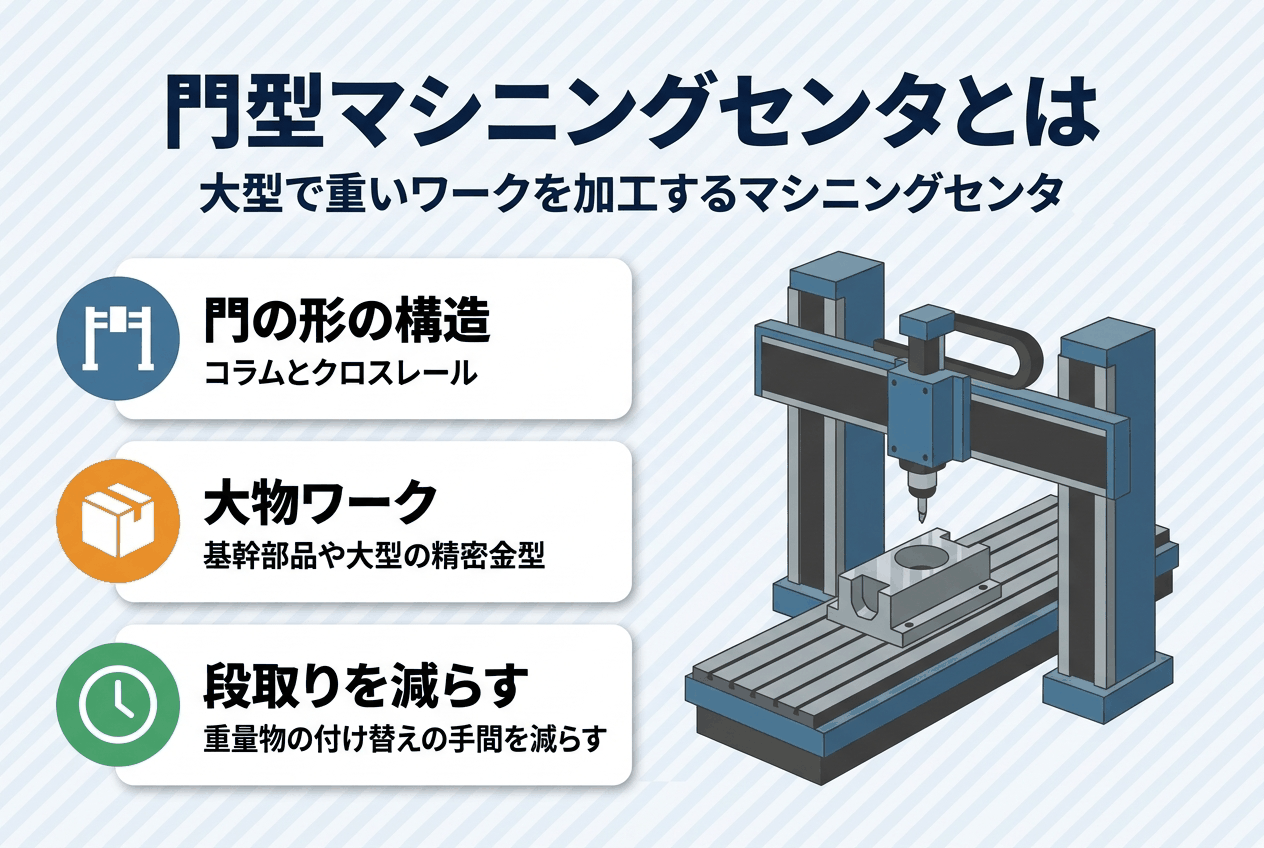

門型マシニングセンタとは
門型（門形）マシニングセンタは、大型で重いワークの加工に使われるマシニングセンタ（工具を自動で交換しながら加工する工作機械）です。
立形マシニングセンタは「立形マシニングセンタとは？構造・用途・選び方と価格相場を解説」、横形マシニングセンタは「横型マシニングセンタとは｜縦型との違い・種類・主要メーカー・中古選びまで解説」で解説しています。
大物ワークで門型が選ばれる理由
オークマは、重量物の段取り替え（ワークの取り付け・付け替え）に時間と人手を要すると説明しています。
リードタイム（納期までの期間）短縮のカギは、1回のセッティングでいかに多様な加工を完結できるか、というのが同社の主張です。
門型で加工される代表的な部品
オークマは、門形マシニングセンタの代表的な加工品として、自動車・航空機・半導体製造装置などの基幹部品と、大型の精密金型を挙げています。
導入先は、MCR-Sが自動車用プレス金型などの現場、MCR-Cが大物部品の加工現場です。
イワシタのIMTシリーズは、船舶の窓枠、公園遊具部品、立体看板の製造に使われる例を掲載しています。
出典：オークマ「門形マシニングセンタの設計思想」（「大物部品加工に求められる高速・高精度・高剛性」1〜2段落目）
出典：株式会社イワシタ「門形マシニングセンタ」（「門形マシニングセンタを使って製造されるもの」）

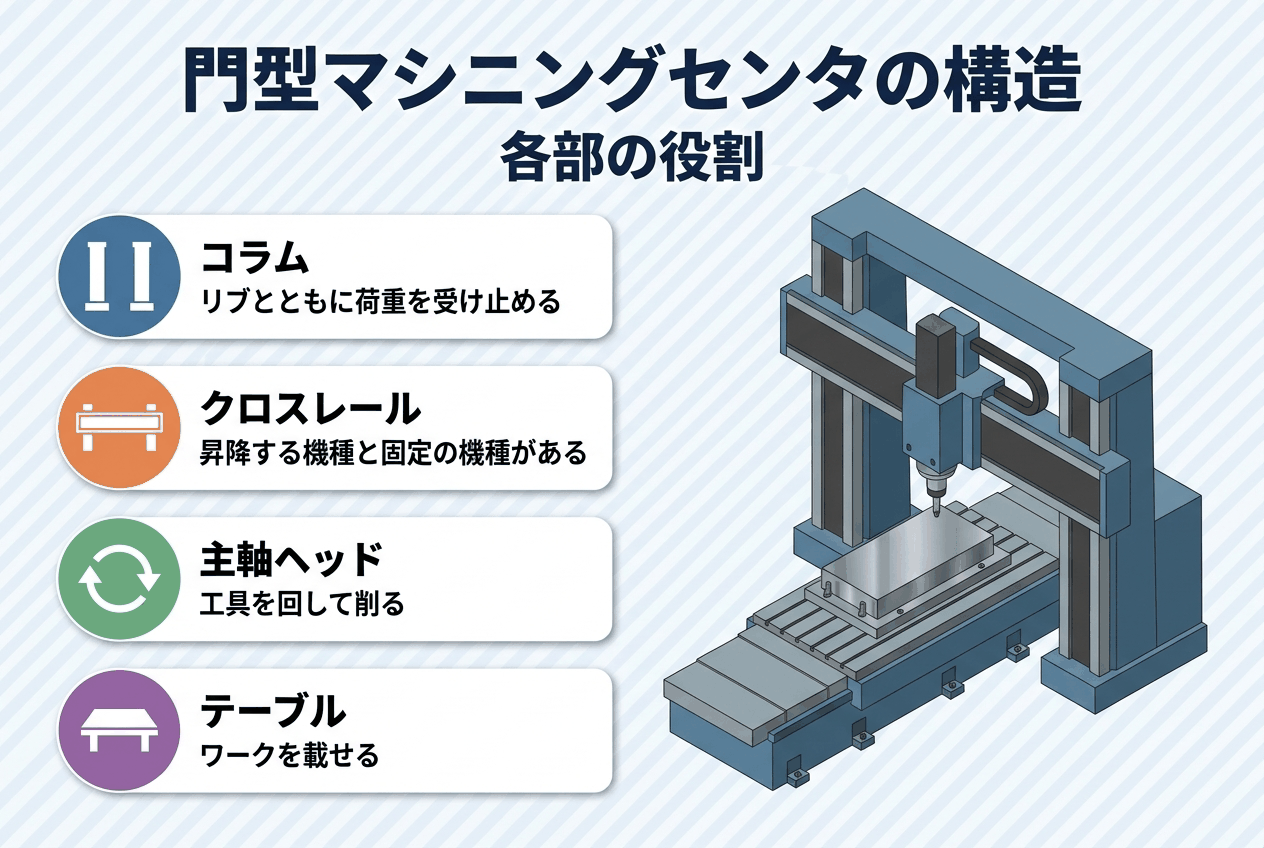

門型マシニングセンタの構造と各部の役割
オークマは、門形マシニングセンタをダブルコラム（double column）構造と説明し、クロスレールの昇降にも触れています。
部位ごとの役割は、次の3つです。
ダブルコラム構造とクロスレール
オークマ ヨーロッパは、MCR-A5CⅡを「ダブルコラム（double column）」構造と説明しています。
堅固な二柱構造が剛性（変形しにくさ）を高め、公差（寸法の許容範囲）を詰めやすくなるとのことです。
国内の同社ページには、コラムとリブ（補強の板）で荷重を受け止め、クロスレールが昇降すると記載されています。
テーブルと主軸ヘッドの役割
オークマの設計では、テーブルと加工品の重量を、焼き入れ研削した面上のローラベアリング（ころを使った軸受）で支える構造です。
MCR-A5CⅡは、右コラムの袖に付けたAAC装置（主軸ヘッドを自動で交換する装置）が2種類のヘッドを交換し、多面加工を全自動で行えます。
クロスレール固定の形式と、主軸部が動く構造
門形には、クロスレールを固定した形式もあります。
厚さ500mm程度の薄物ワークが主体なら、クロスレール固定門形加工機は機能とコストの面で最適な選択肢になる、というのが三菱重工の2015年の技報の見解です。
イワシタは、IMTシリーズを一般の門形と違い、テーブル固定で門形の主軸部が移動する機種と説明しています。
出典：オークマ ヨーロッパ「MCR-A5CII」製品ページ（Machining Centre 見出し直下の製品説明）
出典：オークマ「門形マシニングセンタの設計思想」（「細部への徹底したこだわりで実現する高スペック」の段落）
出典：オークマ「MCR-A5CⅡ」製品情報（Feature 01 省スペース）
出典：三菱重工技報 Vol.52 No.3 (2015)「薄物５面加工に最適なクロスレール固定門形加工機M-VB25シリーズ」（論文要旨の冒頭文）
出典：株式会社イワシタ「門形マシニングセンタ」（「門形マシニングセンタの特長」の1文目）

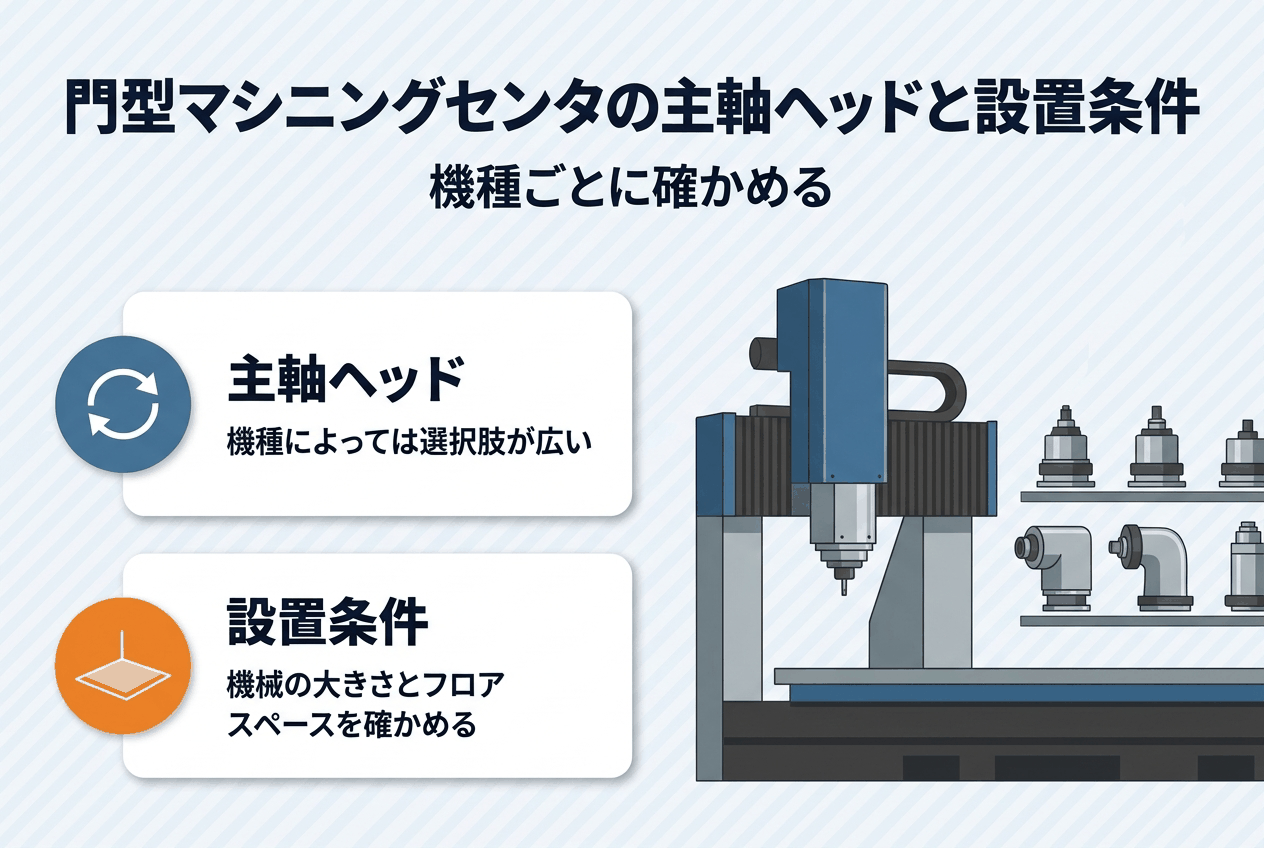

門型マシニングセンタの主軸ヘッドと設置条件
製品ページから読み取れる点は、主軸ヘッドの選択肢と、機械の大きさ・設置条件の2つです。
機種によっては主軸ヘッドの選択肢が広い
オークマのMCR-BⅤは、主軸ヘッドを100種類以上から選べると掲載しています。
ニデックのMVR-Hxも、ライトアングルヘッドやユニバーサルヘッドなどのアタッチメント（主軸に付ける取付部品）から、形状や目的に応じて選べる構成です。
設置条件：機械の大きさとフロアスペースを確かめる
オークマやニデックの製品ページには、機種ごとに機械の大きさやフロアスペース（設置に必要な床面積）が掲載されています。搬入ルートや設置場所の面積を先に測り、これらの値と照合しておきましょう。
出典：オークマ「MCR-BⅤ」製品情報（Feature 03 主軸ヘッドバリエーション）
出典：ニデック「門形五面加工機 MVR-Hx」（「特長」の「意のままの多用途性」）

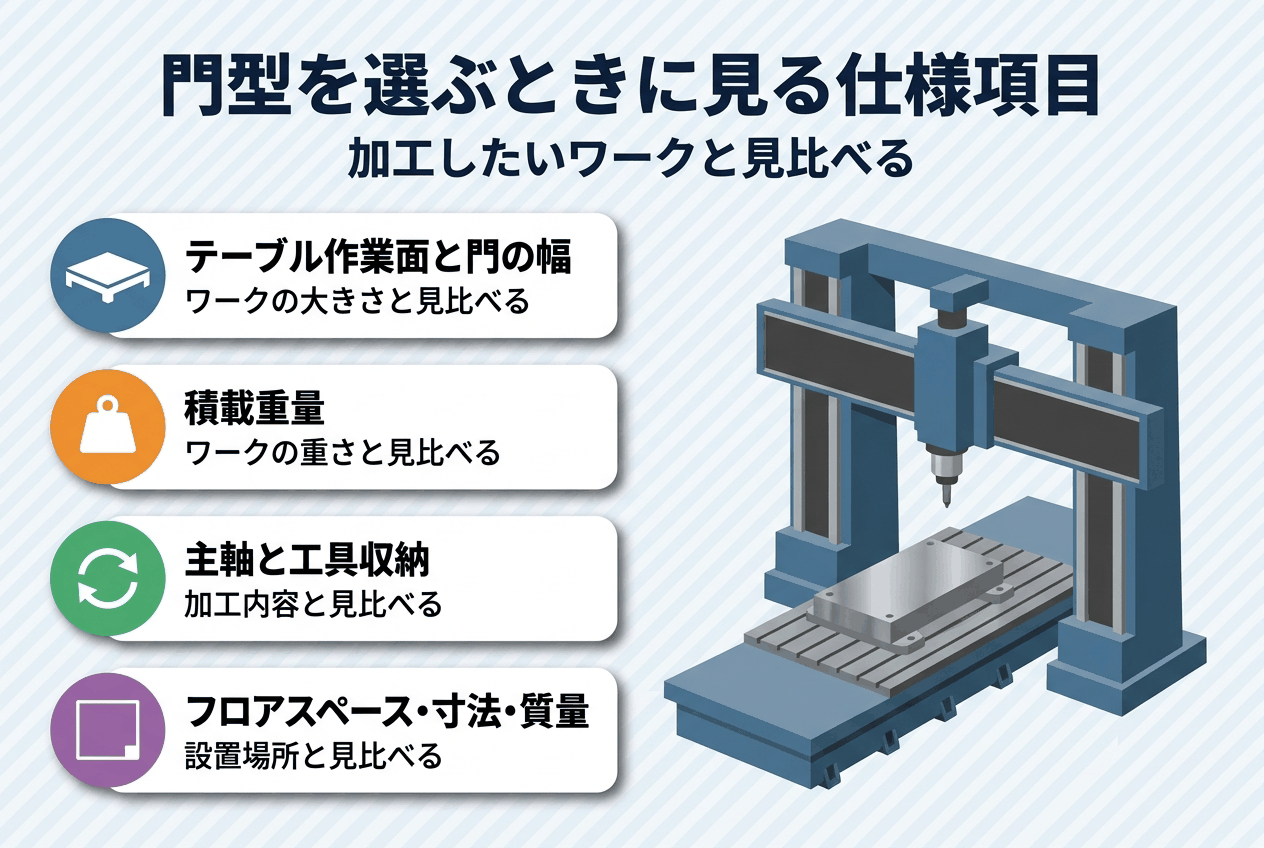

門型マシニングセンタを選ぶときに見る仕様項目
数値は2026年10月時点のメーカー公式ページの値で、機種・サイズにより異なります。最新の仕様は各社の公式ページで確認してください。
見比べる仕様項目は、ワークの寸法・重量・設置場所に対応する次の4つです。
テーブル作業面と門の幅
オークマのMCR-Sの表は、テーブル作業面が2,000×4,000～2,500×6,500mmで、「有効門幅」は2,650mmと3,150mmの2通りです。
ニデックのMV-BxⅡの表では、「コラム門内幅」がMV12BxⅡ（1.6m仕様、1,300×1,600mm）の1,460mm、MV16BxⅡ（3.0m仕様1,300×3,000mm、2.2m仕様1,800×2,200mm）の2,000mm。
積載重量
ワークの重量は、積載重量（テーブルに載せられる重量）と見比べます。
ニデックのMV-BxⅡの積載重量は、MV12BxⅡ（1.6m仕様）が3,000kg、MV16BxⅡの3.0m仕様が5,000kg、2.2m仕様が8,000kgと掲載されています。
主軸と工具収納
オークマのMCR-Sは、主軸回転速度（1分間あたりの回転数）が10,000min-1、工具収納が50本です。MCR-A5CⅡの主軸は4,000min-1で、工具は50本収納できます。
ニデックのMV-BxⅡは、7,000min-1（オプションで10,000min-1）、工具30本です。
フロアスペースと機械寸法・質量
機械寸法とフロアスペースは、設置場所の広さと照合します。
オークマのMCR-Sの機械の大きさ（W×D×H）は、7,370×10,730×6,420～7,870×16,430×6,700mmです。
ニデックのMV12BxⅡ（テーブル1.6m仕様）のフロアスペースは、X軸方向5,800mm、Y軸方向3,460mmです。
MVR-Hxでは、機種により機械質量は約35トンから約104トンまで幅があります。
出典：オークマ「MCR-S」製品情報（「基本情報」表：有効門幅・テーブル作業面・主軸回転速度・工具収納本数・機械の大きさ）
出典：オークマ「MCR-A5CⅡ」製品情報（「基本情報」表：主軸回転速度・工具収納本数）
出典：ニデック「門形マシニングセンタ MV-BxⅡ」（「スペック」の「機械仕様」表：テーブル仕様・主軸仕様・マガジン・フロアスペース）
出典：ニデック「門形五面加工機 MVR-Hx」（「スペック」表：機械質量）

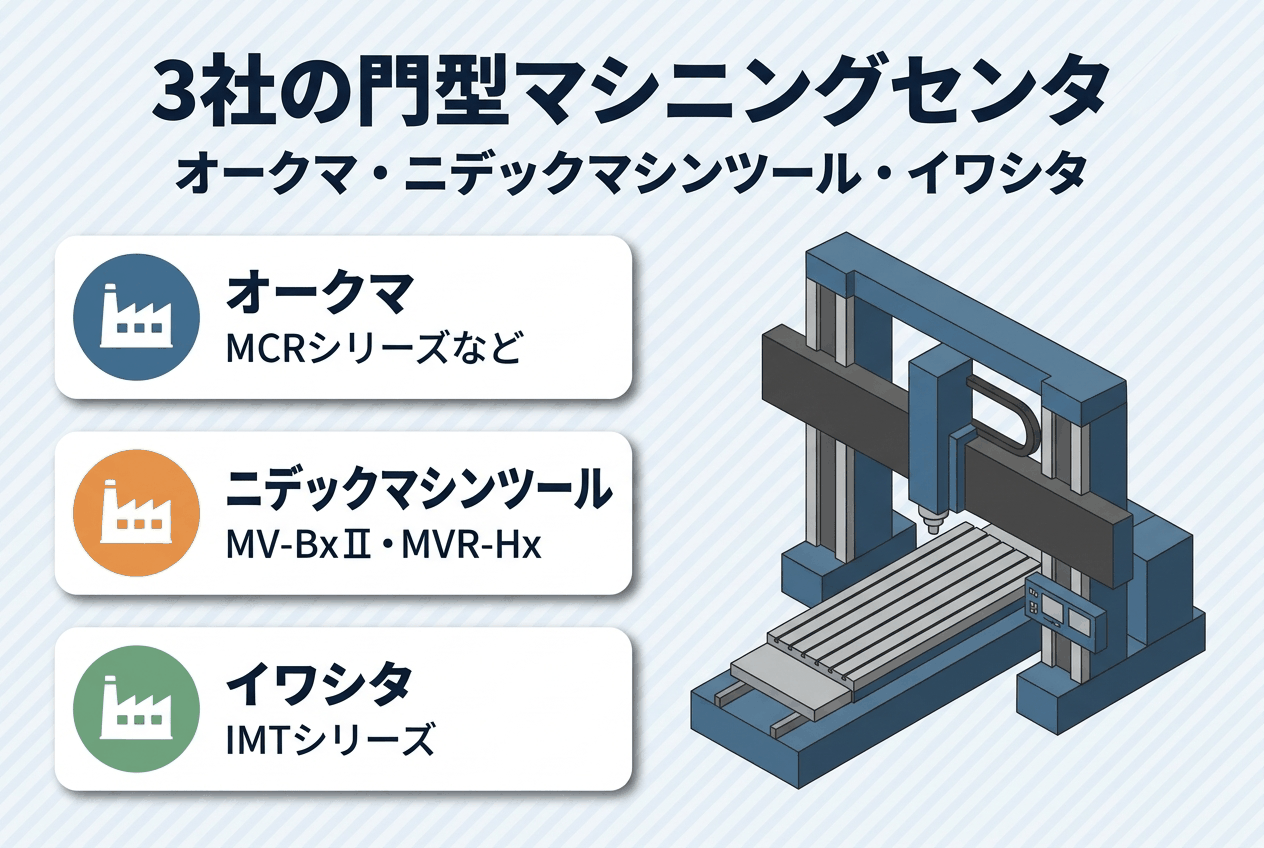

オークマ・ニデックマシンツール・イワシタの門型マシニングセンタ
3社の公式ページの掲載内容を紹介します。国内メーカーの一覧は、「マシニングセンタのメーカー一覧と選び方【国内9社を徹底比較】」もあわせてご覧ください。
オークマ
ここで取り上げるオークマの掲載は、MCR-S、MCR-A5CⅡ、MCR-C、MCR-BⅤです。
同社のページでは、MCR-Sが高面品位加工の現場、MCR-A5CⅡが産業機械・輸送機械の部品加工、MCR-Cが大物部品の加工現場、MCR-BⅤが航空機・鉄道車両メーカーなど基幹産業に導入されていると説明しています。
ニデックマシンツール
ニデックの公式ページから、「門形マシニングセンタ」のMV-BxⅡと、「門形五面加工機」のMVR-Hxを取り上げます。製品に関する問い合わせ先は、ニデックマシンツールです。
イワシタ
イワシタは、IMTシリーズを「テーブル固定で門形の主軸部が移動し、省スペース」と説明しています。
IMT1230は、2026年10月時点の公式ページでテーブル寸法が1300×3100mm、ATC（自動工具交換装置）の工具収納が16本の機種です。主軸テーパはBT40です。
出典：オークマ「MCR-S」製品情報（導入先・用途の説明文）
出典：オークマ「MCR-A5CⅡ」製品情報（導入先・用途の説明文）
出典：オークマ「MCR-C」製品情報（導入先・用途の説明文）
出典：オークマ「MCR-BⅤ」製品情報（導入先・用途の説明文）
出典：ニデック「門形マシニングセンタ MV-BxⅡ」（大形工作機械のカテゴリ表示・製品名）
出典：ニデック「門形五面加工機 MVR-Hx」（製品名・「スペック」表）
出典：株式会社イワシタ「門形マシニングセンタ」（基本仕様の表：IMT1230）

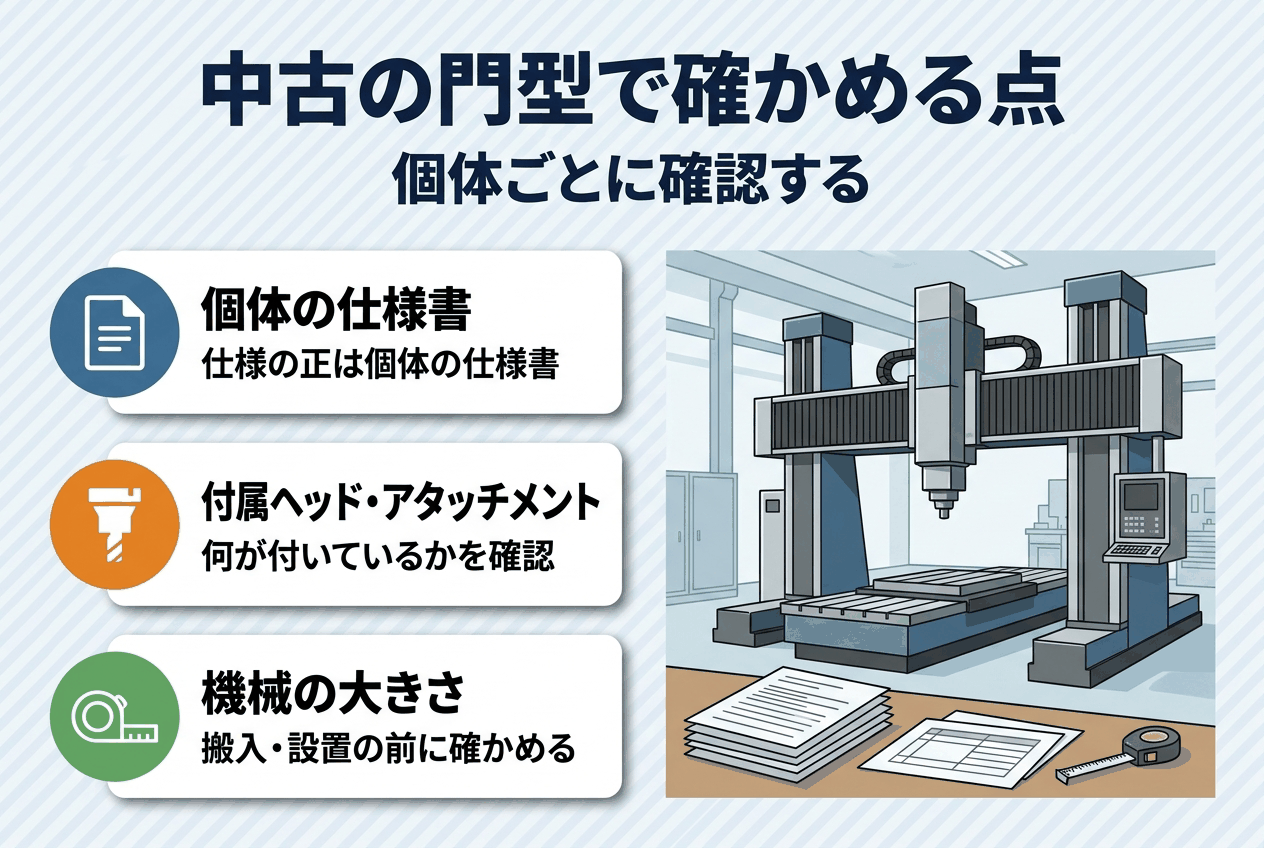

中古の門型マシニングセンタで確かめる点
中古の門型で確かめる点は、次の3つです。総論は、「中古工作機械の選び方｜種類・購入ルート・導入時の注意点を解説」をご覧ください。
仕様の正は、その個体の仕様書
中古機の仕様は、その個体の仕様書が正になります。
メーカーの現行ページの値は、機種の規模をつかむ目安です。仕様書と照合するときに使いましょう。
付属ヘッド・アタッチメントの有無を見る
主軸ヘッドやアタッチメントの種類は、オークマやニデックの掲載のとおり機種ごとに幅があります。個体に何が付いているかを仕様書で確認し、自動交換装置の有無もあわせて見ておきましょう。
搬入・設置の前に機械の大きさを確かめる
個体の資料にある機械寸法と機械質量を、設置場所と見比べましょう。
出典：オークマ「MCR-BⅤ」製品情報（Feature 03 主軸ヘッドバリエーション）
出典：ニデック「門形五面加工機 MVR-Hx」（「特長」の「意のままの多用途性」）
シェアリングファクトリーの中古工作機械の売買・導入サポート
シェアリングファクトリーは、遊休機器を別の会社で活かす、企業間の物品直接売買サービスです
（2026年10月時点）。門型のような大型機は、ワークの寸法と重量、設置場所の条件を整理しておくと、問い合わせの際に条件を伝えやすくなります。
工作機械の売買・導入でお困りの際は、シェアリングファクトリーへお気軽にお問い合わせください。
出典：シェアリングファクトリー株式会社 公式サイト トップ（「シェアリング ファクトリーとは。」）
門型マシニングセンタについてよくある質問
Q1. メーカーは「門型」「門形」「ガントリ」のどれで呼んでいますか？
オークマ・ニデック・イワシタの製品ページは、いずれも「門形」と表記しています。
イワシタの別ページ（イプロス掲載）には、テーブル固定・主軸移動型の機種を「ガントリータイプ」と呼ぶ例があります。
出典：オークマ「MCR-S」製品情報（ページ題名・本文の「門形」表記）
出典：ニデック「門形マシニングセンタ MV-BxⅡ」（製品名の「門形」表記）
出典：株式会社イワシタ「門形マシニングセンタ」（ページ題名の「門形」表記）
出典：株式会社イワシタ 製品詳細ページ（イプロス掲載）（「テーブル固定・主軸移動型のガントリータイプで省スペースの門形マシニングセンタ」）
Q2. 主軸ヘッドの自動交換には、どのくらい時間がかかりますか？
オークマのMCR-A5CⅡの国内ページ（2026年10月時点）には、AAC時間が36秒（機械サイズ25×40の実測値）と掲載されています。
この値は同機・同サイズの実測値で、門型全般の交換時間ではありません。
出典：オークマ「MCR-A5CⅡ」製品情報（「AAC時間」の記載）
Q3. 門型マシニングセンタの基礎寸法や基礎工事の要否は、どこで確認しますか？
基礎寸法や基礎工事の要否は、機種ごとにメーカーへ問い合わせて確認します。
ニデックの導入事例には、既存の基礎を流用した事例が掲載されています。
出典：ニデック導入事例「株式会社山口製作所様 門形五面加工機MVR40Hx」（「他の導入事例」一覧の事例要約）
Q4. 門型マシニングセンタでステンレスや樹脂は加工できますか？
イワシタは、IMTシリーズがアルミ、鉄（一部条件あり）、樹脂、ステンレス、石英ガラス、CFRP（炭素繊維強化プラスチック）などの素材に対応すると説明しています。
他社・他機種の対応素材は、機種ごとの仕様書で確認します。
出典：株式会社イワシタ「門形マシニングセンタ」（素材の説明文）
Q5. オークマの門形マシニングセンタは、いつごろから作られていますか？
オークマは、1964年に門形マシニングセンタの1号機を、1974年に独創的な5面加工機を開発したと述べています。
出典：オークマ「門形マシニングセンタの設計思想」（開発の歴史の記述）
まとめ：門型マシニングセンタは大物ワークの段取りを減らす機械。選ぶ鍵はテーブルと門幅の見比べ
門型マシニングセンタは、オークマが説明するとおり、1回のセッティングで多様な加工を完結させたい大物ワークに向く機械です。
選ぶときは、テーブル作業面・有効門幅・積載重量を加工したいワークと見比べ、機械の大きさを設置場所と照合します。中古は、その個体の仕様書で確かめます。
加工したいワークの寸法と重量、設置場所の条件を書き出し、機種の資料と照合してみましょう。
