機械加工の一般公差とは？JISの等級と許容差表の読み方を解説

図面に公差が書かれていない寸法は、どこまでずれても許されるのか迷うことがあります。答えは、JIS B 0405（長さ・角度）とJIS B 0419（幾何）の等級ごとの表で決まる許容差です。

機械加工の一般公差について、2規格の担当範囲、等級ごとの許容差の表、図面への指示例、表の対象外になる寸法を解説します。

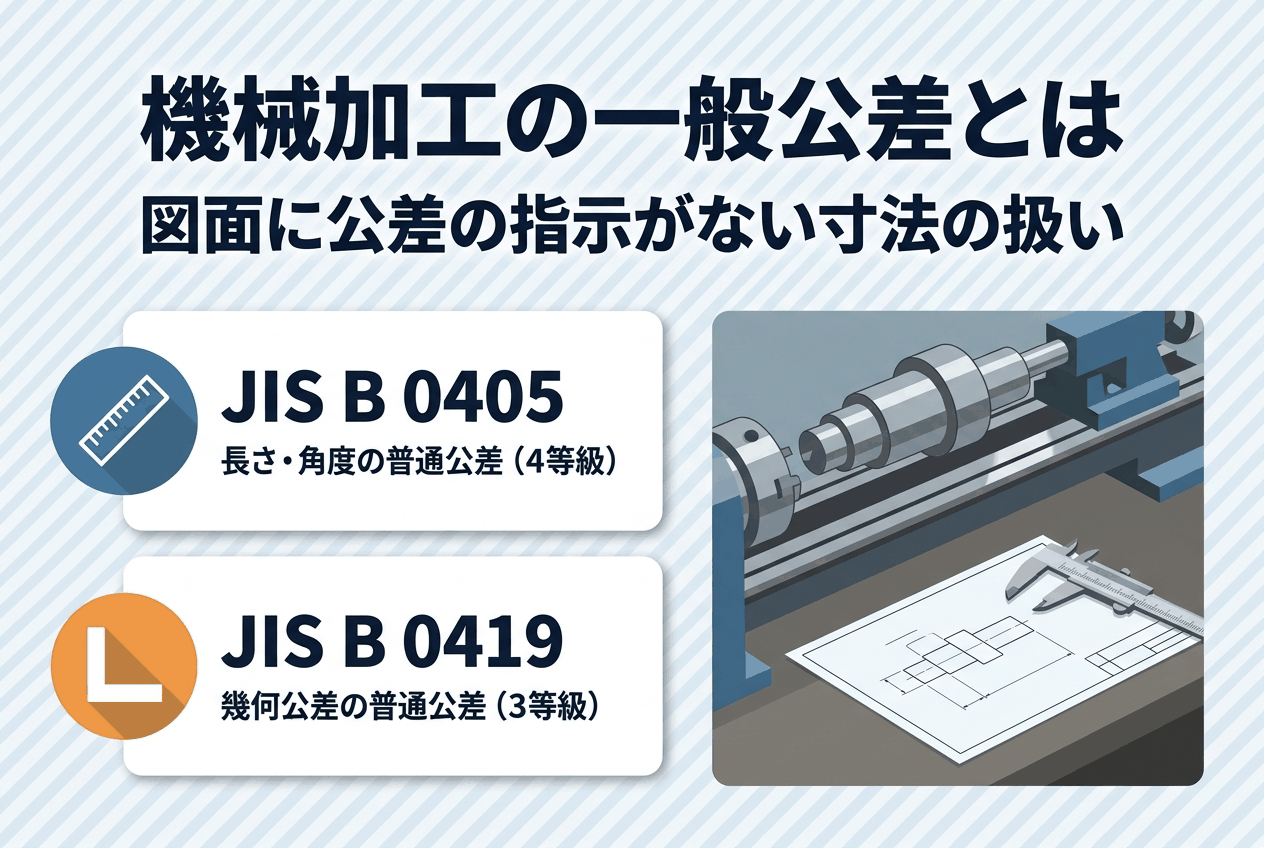

機械加工の一般公差とは？図面に公差の指示がない寸法の扱い

個々に公差の指示がない寸法の許容差（寸法のずれが許される幅）は、規格の等級ごとの表で決まる値です。

どちらも図面指示を簡単にすることを意図した規格で、長さと角度を扱うのはJIS B 0405、形体に対する幾何公差はJIS B 0419が受け持ちます。

機械加工の基礎は、「機械加工とは？種類・加工方法・工作機械の基礎知識をわかりやすく解説」にまとまっています。

出典：日本規格協会 JSA Webdesk「JIS B 0405:1991」「JIS B 0419:1991」（規格概要欄の「図面指示を簡単にすることを意図し」）

一般公差と普通公差の呼び方

規格名は、どちらも「普通公差」です。

JIS B 0405は「普通公差―第1部：個々に公差の指示がない長さ寸法及び角度寸法に対する公差」、JIS B 0419は「普通公差―第2部：個々に公差の指示がない形体に対する幾何公差」といいます。

業界メディアの連載では、図面で公差が明示されていない寸法の許容範囲を「一般公差」と呼び、「普通公差」とも呼ばれると説明しています。

定義に挙がるのはJIS B 0405です。

出典：日本規格協会 JSA Webdesk「JIS B 0405:1991 普通公差―第1部」「JIS B 0419:1991 普通公差―第2部」（書誌欄の規格名）

出典：ITmedia Monoist「若手エンジニアのための機械設計入門(3) 機械設計の基礎はアナログに詰まっている 〜JIS製図法(その3)〜」（2ページ目 見出し「一般公差／普通公差」）

JIS B 0405 と JIS B 0419 の担当範囲

JIS B 0405は長さ寸法と角度寸法を、JIS B 0419は形体の幾何公差を担当します。公差等級（許容差の厳しさの段階）は、B 0405が4つ、B 0419が3つです。

どちらも現行は1991年版で、日本規格協会（JSA）の書誌では2025年6月20日に確認（内容を変えずに有効とする手続き）されています。

B 0405は1977年と1991年に改正され、B 0419は1991年の制定のままです。

出典：日本規格協会 JSA Webdesk「JIS B 0405:1991」「JIS B 0419:1991」（規格概要欄の「四つの公差等級」「三つの公差等級」）

出典：日本規格協会 JSA Webdesk「JIS B 0405:1991」「JIS B 0419:1991」（書誌欄の確認年月日・履歴欄）

一般公差が適用される加工と、表の対象外になる寸法

JIS B 0405は、金属の除去加工（材料を削り取る加工）または板金成形でつくった部品の寸法に適用します。

JIS B 0419は、主として除去加工でつくった形体が対象です。基準寸法（図面に書かれた寸法）が0.5mm未満の場合は、その寸法に続けて許容差を個別に指示します。

板金は、「板金加工とは？種類・工程・機械・コストダウン方法を徹底解説」を参照してください。

出典：日本規格協会 JSA Webdesk「JIS B 0405:1991」「JIS B 0419:1991」（規格概要欄の適用範囲）

出典：日本規格協会 JSA Webdesk「JIS B 0419-1991 英訳プレビュー」（3頁目 1. Scope）

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（ページ冒頭の適用範囲、面取り部分を除く長さ寸法に対する許容差表の注）

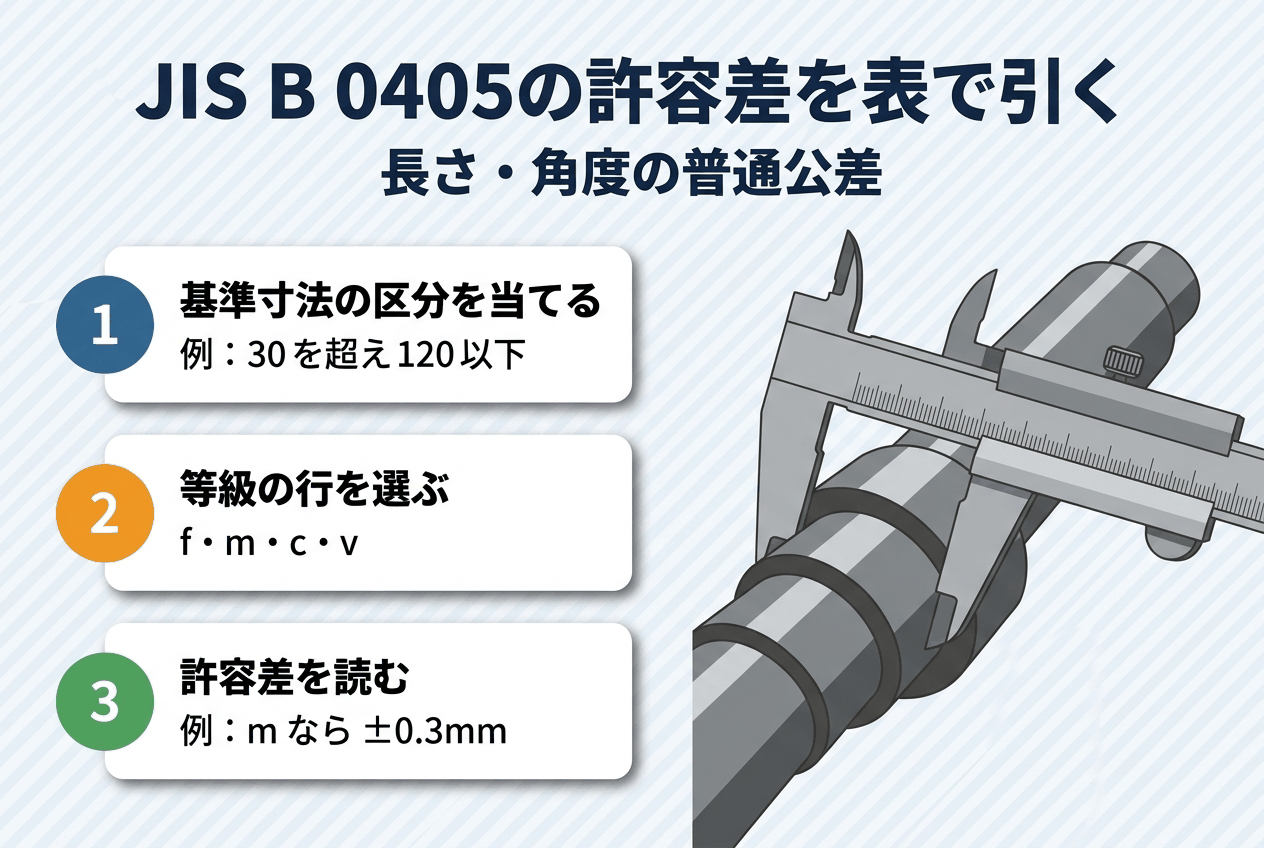

JIS B 0405の等級と長さ・角度の許容差を表で引く

許容差は、基準寸法の区分に当てはめ、等級の行を選んで読みます。長さ寸法、面取り部分、角度寸法で表が分かれています。

4つの等級の記号と読み方

JIS B 0405の等級は、f（精級）、m（中級）、c（粗級）、v（極粗級）の4つです。

記号は、各表の行見出しに出ます。JIS B 0419はH・K・Lの3等級で、等級の数も記号もB 0405とは別です。

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（面取り部分を除く長さ寸法に対する許容差表の記号・説明列）

面取り部分を除く長さ寸法の許容差

面取り部分を除く長さ寸法の許容差は、次の表のとおりです（単位：mm）。

等級	0.5以上3以下	3を超え6以下	6を超え30以下	30を超え120以下	120を超え400以下	400を超え1000以下	1000を超え2000以下	2000を超え4000以下
f 精級	±0.05	±0.05	±0.1	±0.15	±0.2	±0.3	±0.5	－
m 中級	±0.1	±0.1	±0.2	±0.3	±0.5	±0.8	±1.2	±2
c 粗級	±0.2	±0.3	±0.5	±0.8	±1.2	±2	±3	±4
v 極粗級	－	±0.5	±1	±1.5	±2.5	±4	±6	±8

表の「－」は、その等級でその区分に値が設定されていない箇所です。基準寸法30を超え120以下なら、mは±0.3mm、cは±0.8mmと読みます。

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（面取り部分を除く長さ寸法に対する許容差の表）

出典：ミスミ「加工寸法の普通許容差 JIS B 0405，0419（1991）より抜粋」（2009年版カタログ 29頁 1.削り加工寸法の普通許容差）

面取り部分（かどの丸み・かどの面取り）の許容差

面取り部分の許容差は、長さ寸法とは別の表を引きます（単位：mm）。fとmは同じ値、cとvは同じ値です。

等級	0.5以上3以下	3を超え6以下	6を超えるもの
f 精級・m 中級	±0.2	±0.5	±1
c 粗級・v 極粗級	±0.4	±1	±2

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（面取り部分の長さ寸法（かどの丸み及びかどの面取り寸法）に対する許容差）

出典：ミスミ「加工寸法の普通許容差 JIS B 0405，0419（1991）より抜粋」（2009年版カタログ 29頁 2.面取り部分の長さ寸法に対する許容差）

角度寸法の許容差

角度寸法の許容差は、角度の短い方の辺の長さで区分します。長さ寸法の区分とは別です（単位は角度）。

等級	10以下	10を超え50以下	50を超え120以下	120を超え400以下	400を超えるもの
f 精級・m 中級	±1°	±30′	±20′	±10′	±5′
c 粗級	±1°30′	±1°	±30′	±15′	±10′
v 極粗級	±3°	±2°	±1°	±30′	±20′

短い方の辺が10mm以下なら、fとmは±1°、vは±3°です。

区分の単位はmmです。

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（角度寸法の許容差）

出典：ミスミ「加工寸法の普通許容差 JIS B 0405，0419（1991）より抜粋」（2009年版カタログ 29頁 3.角度寸法の許容差）

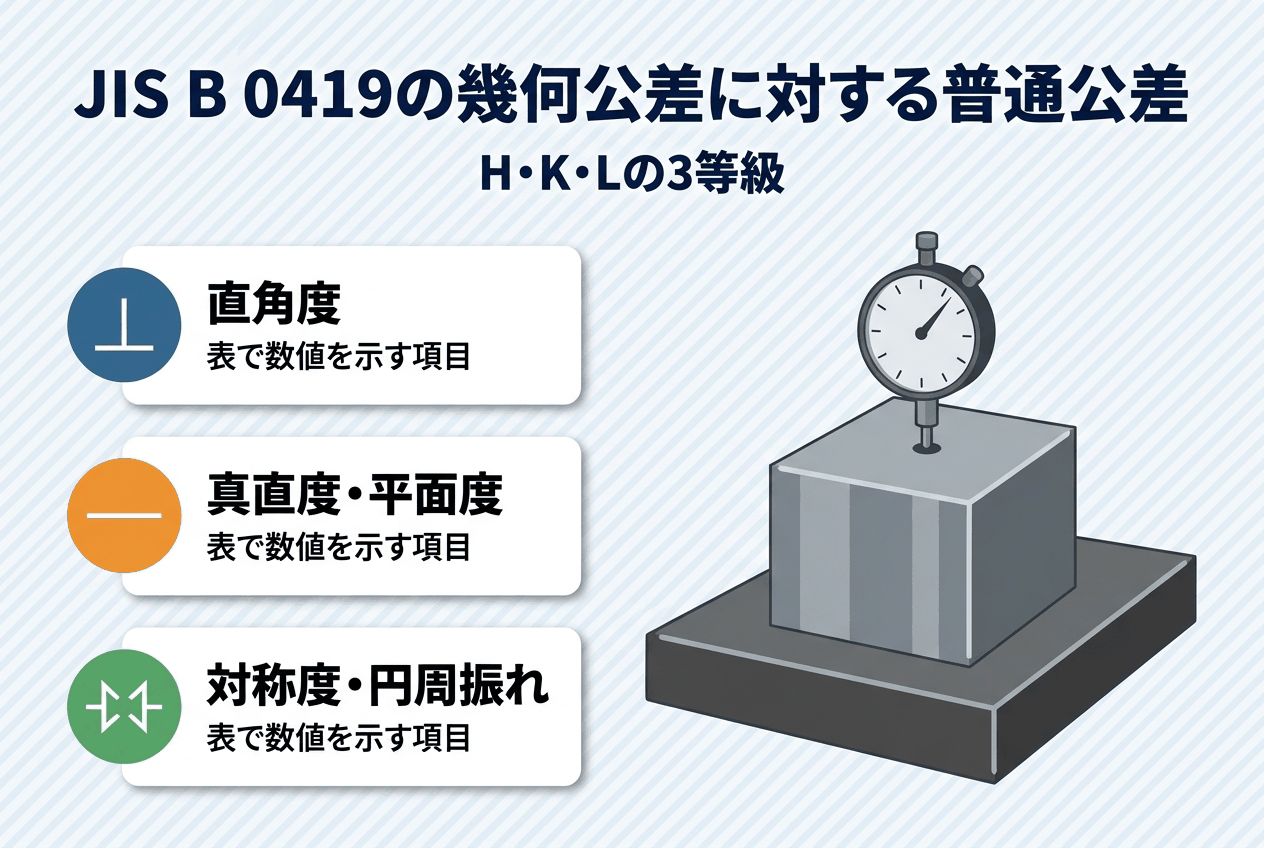

JIS B 0419の幾何公差に対する普通公差

JIS B 0419の表は、幾何公差の項目ごとに用意されています。取り上げる項目は、直角度、真直度・平面度、対称度、円周振れの普通公差です。

幾何公差の記号は、「機械加工の図面記号一覧｜寸法補助記号と幾何特性記号の読み方を解説」にまとまっています。

H・K・Lの3等級の読み方

B 0419の表は、項目ごとに寸法の区分が別です。区分を決めたら、H・K・Lの行を選んで値を読みます。値の単位はmmで、表ではH、K、Lの順に、値が同じか大きくなります。

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（JIS B 0419の各表の公差等級列）

直角度、真直度・平面度の普通公差

直角度（2つの面や線が直角からずれてよい幅）の区分は、短い方の辺の呼び長さです（単位：mm）。

等級	100以下	100を超え300以下	300を超え1000以下	1000を超え3000以下
H	0.2	0.3	0.4	0.5
K	0.4	0.6	0.8	1
L	0.6	1	1.5	2

真直度（線のまっすぐさ）と平面度（面の平らさ）は、呼び長さの区分が直角度より細かい表です（単位：mm）。

等級	10以下	10を超え30以下	30を超え100以下	100を超え300以下	300を超え1000以下	1000を超え3000以下
H	0.02	0.05	0.1	0.2	0.3	0.4
K	0.05	0.1	0.2	0.4	0.6	0.8
L	0.1	0.2	0.4	0.8	1.2	1.6

呼び長さ100以下の直角度は、Hが0.2、Kが0.4、Lが0.6です。

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（JIS B 0419 直角度の普通公差・真直度公差及び平面度公差）

出典：ミスミ「加工寸法の普通許容差 JIS B 0405，0419（1991）より抜粋」（2009年版カタログ 29頁 4.直角度の普通公差・5.真直度及び平面度の普通公差）

対称度と円周振れの普通公差

対称度（中心面に対する左右の対称さ）は、H等級が区分によらず0.5です。表は呼び長さ1000以下の区分を示します（単位：mm）。

等級	100以下	100を超え300以下	300を超え1000以下
H	0.5	0.5	0.5
K	0.6	0.6	0.8
L	0.6	1	1.5

円周振れ（軸を回したときの表面の振れ）は、呼び長さの区分がありません。三木プーリの抜粋表では、Hが0.1、Kが0.2、Lが0.5です。

等級	円周振れ公差（mm）
H	0.1
K	0.2
L	0.5

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（JIS B 0419 対称度公差・円周振れ公差）

出典：ミスミ「加工寸法の普通許容差 JIS B 0405，0419（1991）より抜粋」（2009年版カタログ 29頁 6.対称度の普通公差）

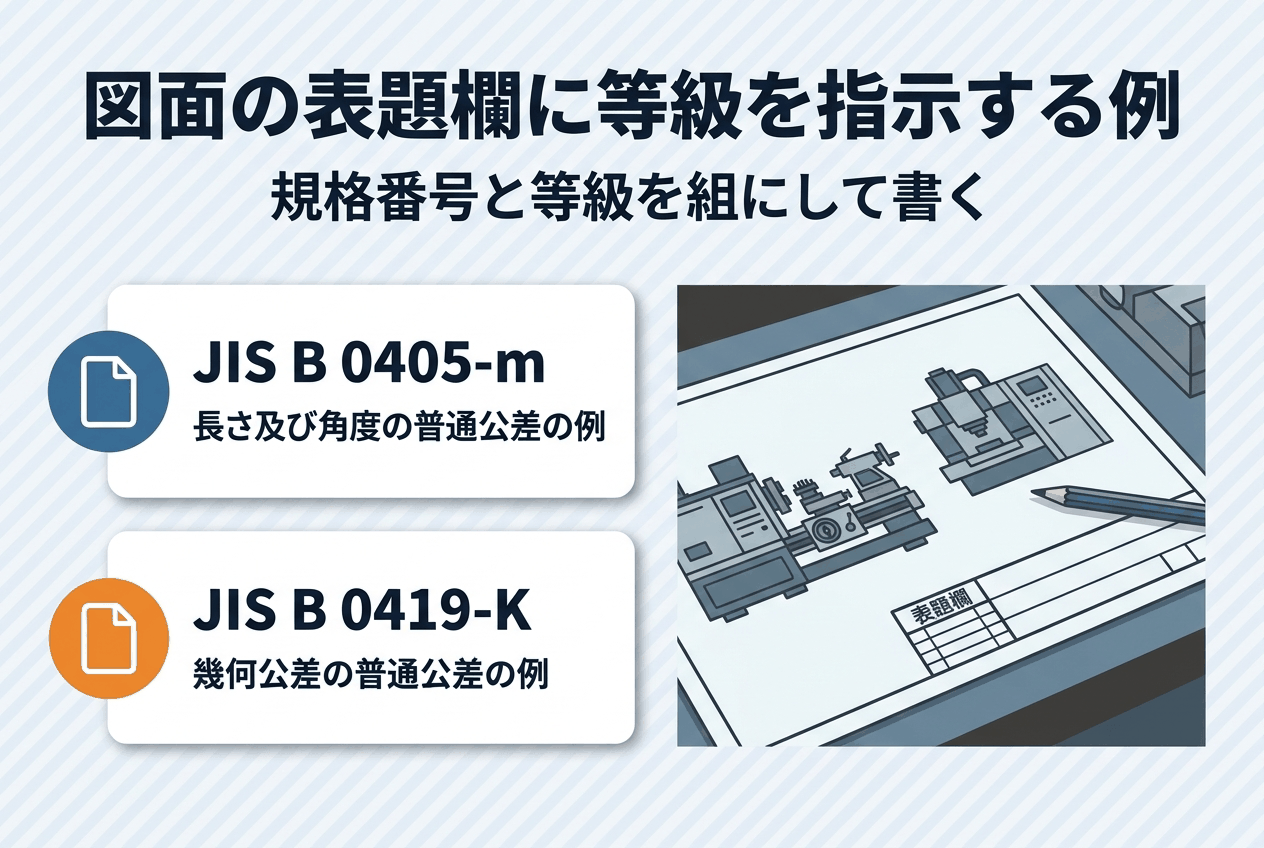

図面の表題欄に等級を指示する例

埼玉大学実習工場の2017年度の実習図面には、

表題欄（図面の枠内で名称や公差などを書く欄）に「普通公差（長さ及び角度）JIS B 0405-m」「普通公差（幾何公差）JIS B 0419-K」と書いた例があります。

出典：埼玉大学 実習工場「平成29年度 機械工作実習」図面（2穴パンチ）（表題欄）

中古工作機械の売買・導入はシェアリングファクトリーへ

シェアリングファクトリーは、遊休機器を別の会社で活かす、企業間の物品直接売買サービスです

（2026年10月時点）。工作機械を選ぶときは、加工したい部品の寸法と公差を手元で整理しておくと、問い合わせの際に条件を伝えやすくなります。

工作機械の売買・導入でお困りの際は、シェアリングファクトリーへお気軽にお問い合わせください。

出典：シェアリングファクトリー株式会社 公式サイト トップ（「シェアリング ファクトリーとは。」）

機械加工の一般公差についてよくある質問

Q1. 「30を超え120以下」のような区分で、30ちょうどや120ちょうどはどちらに入りますか？

30ちょうどは「6を超え30以下」の行、120ちょうどは「30を超え120以下」の行に入ります。

「を超え」は下限を含まず、「以下」は上限を含む表記だからです。

出典：三木プーリ「普通公差（JIS B 0405-1991/JIS B 0419-1991 抜粋）」（面取り部分を除く長さ寸法に対する許容差の表・基準寸法の区分）

Q2. JIS B 0419は、除去加工以外でつくった形体にも使えますか？

他の加工法でつくった形体にも適用できます。

ただし、通常の工場の加工精度が規格の普通幾何公差の範囲内にあるかを確かめる、特別な検討を要します。

出典：日本規格協会 JSA Webdesk「JIS B 0419-1991 英訳プレビュー」（3頁目 1. Scope）

Q3. JIS B 0419 は、国際規格のどれに対応していますか？

JIS B 0419は、国際規格のISO 2768-2に対応します。

日本規格協会の英訳プレビューには、1989年に初版として発行されたISO 2768-2を、技術的内容と規格票の様式を変えずに翻訳した規格と記されています。

出典：日本規格協会 JSA Webdesk「JIS B 0419-1991 英訳プレビュー」（3頁目の表題と序文）

Q4. 金属板のせん断加工品にも、同じ普通公差の規格を使いますか？

金属板のせん断加工品の普通公差には、別の規格JIS B 0410:1991「金属板せん断加工品の普通公差」があります。

日本規格協会の規格見直し一覧（2025年1月10日現在）に、規格名が載っています。

出典：日本規格協会 JSA Webdesk「JIS作成予定（一覧表）（確認）」（2025年1月10日現在・2頁 JIS B 0410:1991の行）

Q5. 幾何公差の一部の形体だけ、普通公差より厳しくしたいときはどう指示しますか？

より小さい幾何公差が必要な形体には、ISO 1101に従って個々に直接指示します。

より大きい幾何公差が許されて経済的な場合も、同じく直接指示します。

出典：日本規格協会 JSA Webdesk「JIS B 0419-1991 英訳プレビュー」（3頁目 2. General）

まとめ：一般公差の許容差は等級ごとの表で決まり、対象外の寸法は個別に指示する

図面に公差の指示がない寸法の許容差は、規格の等級ごとの表で決まります。

長さと角度を扱うJIS B 0405、幾何公差を扱うJIS B 0419は、担当も等級の数も記号も別です。表題欄に規格番号と等級を組にして書く例もあります。

基準寸法0.5mm未満など、表の対象外の寸法は個別に指示します。

まずは手元の図面の寸法を、等級ごとの表に当てて読んでみてください。
