横型マシニングセンタとは｜縦型との違い・種類・主要メーカー・中古選びまで解説

横型マシニングセンタの導入を検討しているけれど、縦型との違いや適した用途がよくわからない——そう感じている方は多いのではないでしょうか。

この記事では、横型マシニングセンタの仕組みや基本構造から、縦型との違い・種類（30番/40番/50番）・主要メーカーの特徴・中古購入時の選定ポイントまで、工作機械の導入・選定に役立つ情報を一通りまとめています。

主軸の向き、ワーク形状、自動化ライン構築を含めた判断材料が1記事で確認できます。ぜひ機種選定の参考にしてください。

横型マシニングセンタとは？仕組みと基本構造

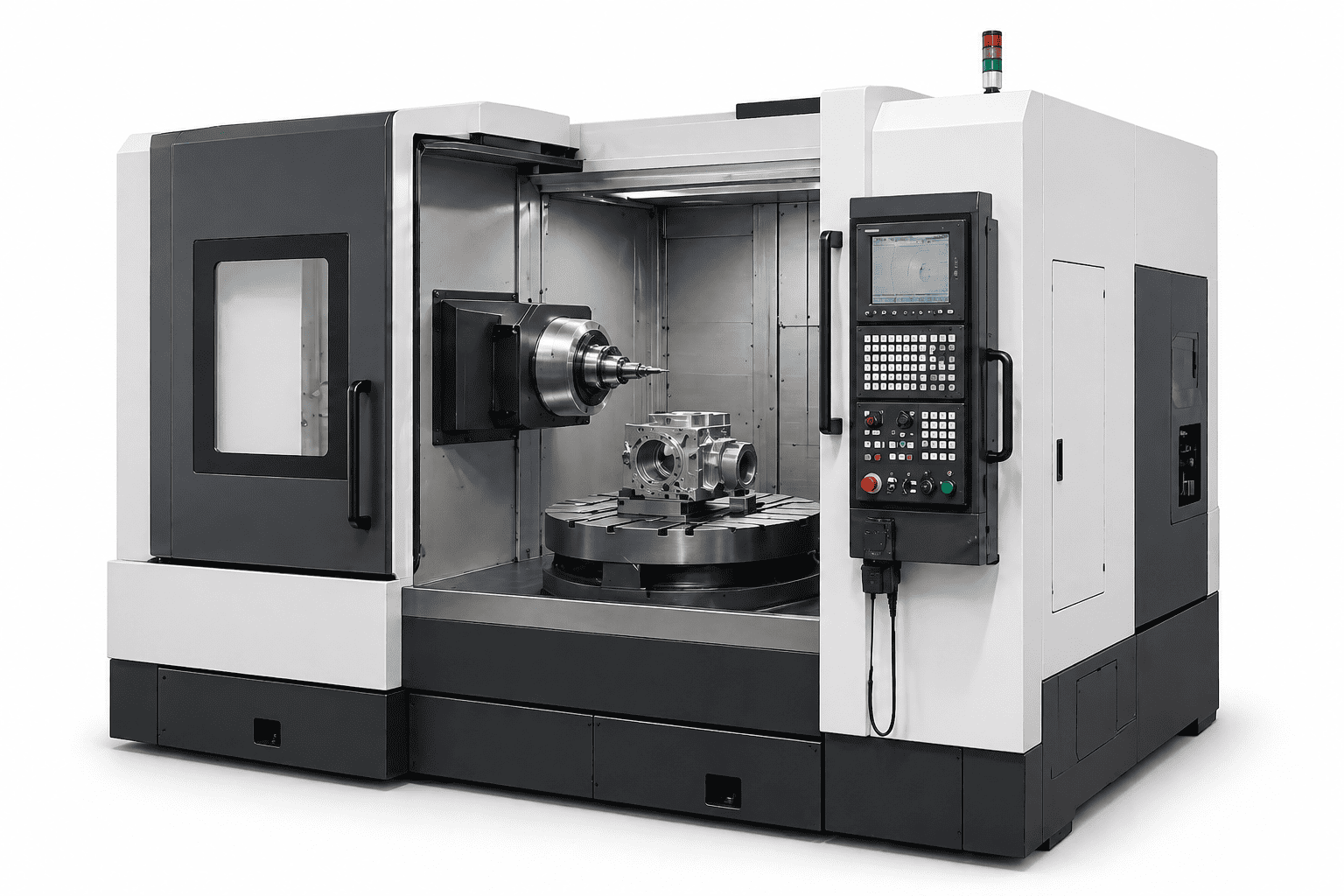

横型マシニングセンタ（Horizontal Machining Center／HMC）は、主軸（スピンドル）が水平方向に配置された工作機械です。主軸の向きが切削方式・切粉排出性・多面加工への対応力に影響し、大物ワーク（加工対象物）の精密加工や自動化ラインの中核として広く使われています。

主軸が水平方向という特徴

横型マシニングセンタの最大の特徴は、主軸が水平（横向き）に配置されていることです。

縦型マシニングセンタでは主軸が垂直（上下方向）に配置されているのに対し、横型では主軸が水平に回転する構造です。

この違いにより、テーブル上に固定したワークの側面から工具が切り込む形になっています。

水平主軸の配置は、切粉（削りくず）の自然落下を促す点でも大きなメリットです。

縦型では切粉がワーク上に堆積しやすい一方、横型では重力で下方向に落ちる仕組みが自然に機能しています。

基本構成要素：ベッド・コラム・テーブル・主軸頭

横型マシニングセンタは、主に以下の部位で構成されています。

各部位が有機的に連携することで、複雑形状のワークを高精度かつ連続的に加工できます。

特にコラム固定構造は、重切削時の振動を抑える高剛性の源となっています。

※出典：各部位の構成・役割は各メーカー公式仕様書を参考にしています（2026年4月時点）。

ATC・APCによる自動化対応

横型マシニングセンタの多くは、ATC（自動工具交換装置）とAPC（自動パレット交換装置）を標準装備しています。

ATCは20〜120本の工具をマガジンに格納し自動交換する装置で、APCはパレット（ワーク固定台）を2枚以上用意し加工中に段取りを並行する仕組みです。

詳しくは後述の「自動化・生産性向上」セクションで解説します。

マシニングセンタとターニングセンタの違いについては、ターニングセンタとは？NC旋盤・マシニングセンタとの違いやメリット・デメリットを解説もあわせてご参照ください。

横型マシニングセンタのメリット

横型マシニングセンタのメリットとは、主軸水平配置の構造に由来する切粉排出性・多面加工対応力・高剛性の3つの優位性です。

切りくずが重力で自然落下し加工面に堆積しない

横型マシニングセンタでは、切粉（切りくず）が主軸水平配置の構造上、重力に従って下方向に自然落下する仕組みです。

縦型では切粉がワーク上面や加工穴に溜まり、再切削（切粉を再度削る現象）が発生するリスクがあります。一方、横型ではこの問題を構造的に解消できます。

深穴加工や複雑形状の加工において、工具寿命・寸法精度の安定に貢献する特徴です。

高さのあるワークや多面加工に対応できる

横型マシニングセンタのテーブルはB軸（水平回転軸）を持つ機種が多く、ワークを1回セット（1チャッキング）したまま複数面の加工が可能です。

縦型では段取り替えが必要な場面でも、横型ならテーブル回転だけで対応できます。段取り誤差による精度ロスの抑制にもつながる構造です。

箱形状のボックス部品や金型など複雑なワークほどメリットが際立つ構造です。イケール（角度板）との併用で多様な角度の加工にも対応可能。

コラム固定構造による高剛性と高精度加工

横型マシニングセンタはコラム（柱状構造）が固定されている機種が多く、主軸頭の支持剛性が高いのが特徴です。重切削（大きな切込み量での加工）時でも振動が少なく、加工寸法のばらつきを数μm（マイクロメートル）単位に抑えられます。

航空機部品・金型など厳しい公差（許容寸法誤差）が求められる用途で高い加工精度を発揮します。

横型マシニングセンタのデメリット

横型マシニングセンタのデメリットとは、設置面積・導入コスト・メンテナンス費用の3点で縦型より負担が大きくなりやすい課題です。

床面積が縦型の1.5〜2倍以上必要

40番手の縦型が設置面積5〜8m²程度であるのに対し、同番手の横型はAPC込みで10〜15m²程度になる場合があります。

既存設備が密集している工場では導入前のフロアプラン検討が欠かせません。コンパクト横型機（30番手）であれば比較的小さなスペースで導入できる機種もあります。

※出典：設置面積はメーカー仕様書の代表値を参考にしています（2026年4月時点）。

導入コストが縦型より高く新品価格は数千万〜1億円超

番手別の新品価格帯の目安（2026年4月時点）：

※最新の価格は各メーカー・販売代理店にご確認ください。コストを抑えたい場合は中古機の検討も現実的な選択肢です。

構造の複雑さによるメンテナンスコストへの注意

横型マシニングセンタはAPC・ATC・B軸・主軸冷却など多くの機構を持つため、縦型に比べてメンテナンスコストが高くなる傾向があります。

年間メンテナンス費用として数十万〜百万円以上を見込むケースもあり、オーバーホール（分解整備）時にはさらに費用が発生します。導入コストだけでなく、ランニングコストとサポート体制（部品供給）を含めた費用対効果の見積もりが大切です。

横型マシニングセンタの種類：主軸番手（30番・40番・50番）で選ぶ

横型マシニングセンタを選ぶ際に最初に確認すべきなのが、主軸テーパの「番手（番）」です。

番手とはテーパシャンク（工具の差し込み部）の規格で、番手が大きいほど重切削や大型ワークへの対応力が増します。

※出典：スペックは各メーカー公式サイトの製品仕様を参考にしています。最新仕様は各メーカーへご確認ください（2026年4月時点の参考値）。

30番（BT30）：コンパクト高速機・小型精密部品向け

30番（BT30）は主軸テーパが最も小さい番手で、高速回転に特化したコンパクト機が多い点が特徴です。

最大回転数は15,000〜50,000min⁻¹に達する機種もあり、アルミ合金・樹脂・精密鋼部品などの小物高速加工に最適。

ブラザー工業の横形マシニングセンタ（H550Xd1等）はその代表例で、電子機器部品・医療機器部品の量産加工に多く採用されている実績があります。

設置面積も40番・50番に比べてコンパクトなため、床面積に制約がある工場への導入ハードルが比較的低い点も魅力です。重切削には不向きですが、高速・高精度の小物加工で高い寸法精度を発揮可能。

40番（BT40）：汎用機・中型加工向け

40番（BT40）は横型マシニングセンタの中で最も普及している番手で、汎用性の高さが特徴です。

自動車エンジン部品・変速機ケース・中型金型・一般機械部品など、幅広い製品分野でスタンダードな機種として定着。

ヤマザキマザック・DMG森精機・オークマなど主要メーカーの主力ラインアップも40番手が充実した構成です。

加工可能なワークサイズ（最大積載重量・テーブルストローク）の幅が広く、1台で多種類の部品を加工する汎用運用にも好適。中古市場での流通量が多いため、コストを抑えた導入を検討する際にも選択肢が豊富です。

50番（BT50）：重切削・大型ワーク向け

50番（BT50）は最大番手で、航空宇宙部品（チタン・インコネルなどの難削材）・大型金型・エネルギー機器部品の加工に対応します。

主軸径φ100mm前後で大きな材料除去量（MRR）を確保でき、難削材の高精度加工と生産性を両立できます。新品価格は数億円に達するケースもありますが、製造業の上流工程には欠かせない機種です。

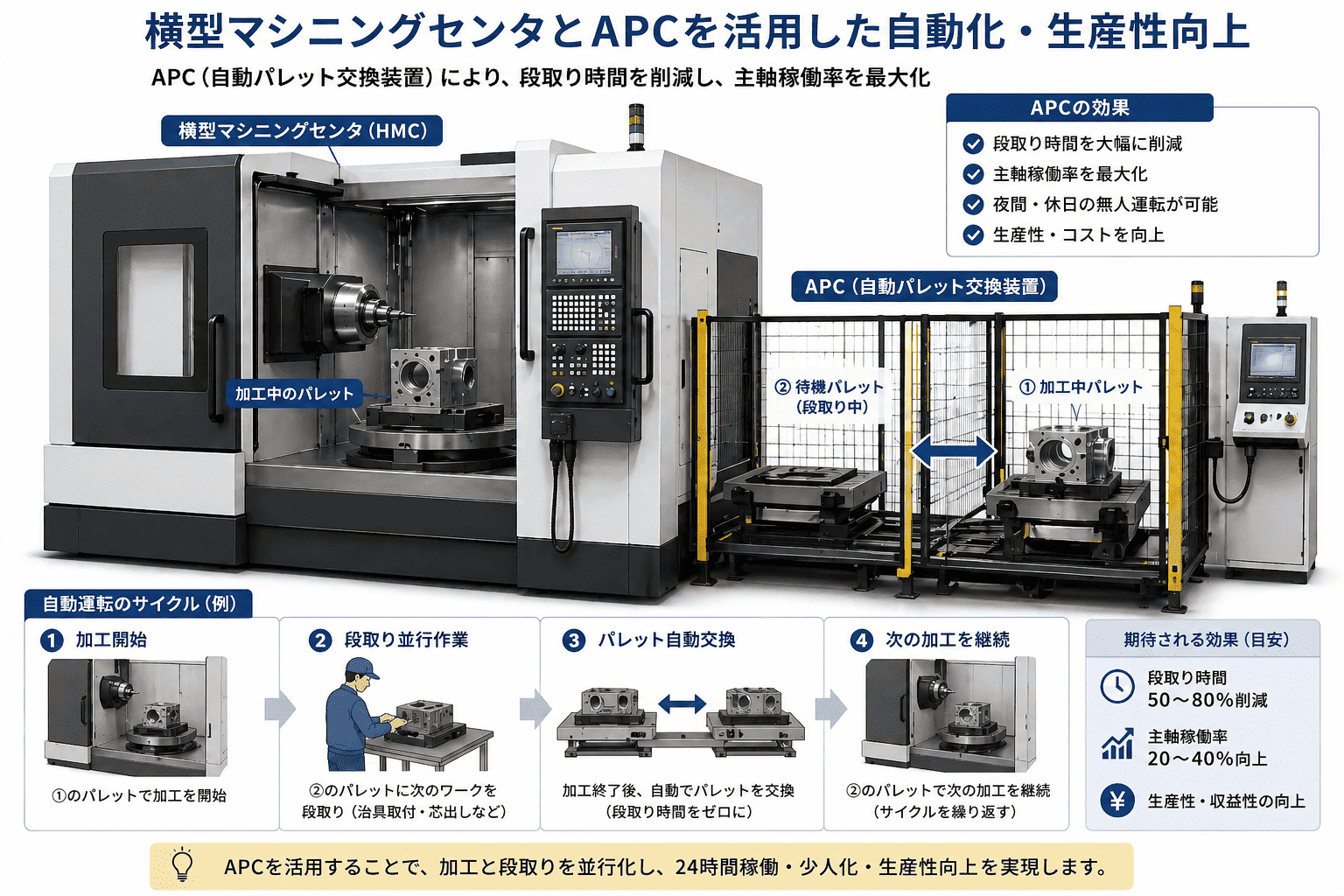

横型マシニングセンタとパレットチェンジャー（APC）を活用した自動化・生産性向上

横型マシニングセンタの自動化とは、パレットチェンジャー（APC）を活用して段取り時間を削減し、主軸稼働率を最大化する生産方式です。

パレットチェンジャー（APC）の仕組みと段取り時間短縮効果

APC（自動パレット交換装置）は、2枚以上のパレットを交互に使用し、加工中に次のワークの段取りを並行して進められる仕組みです。

通常は加工終了→段取り→加工再開のサイクルで主軸が停止しますが、APCなら段取り中も別パレットの加工を継続でき、スピンドル稼働率が大幅に向上します（※推定値・2026年4月時点。実際の効果は機種・工程構成により異なります）。

パレテックシステム・柔軟自動化ラインへの発展

APCをさらに発展させた「パレテックシステム」では、10〜50枚以上のパレットを自動搬送ラインに組み込み、無人運転（夜間・休日稼働）が可能です。

複数台の横型機をラインで接続する柔軟自動化ライン（FMS：フレキシブル生産システム）への発展事例も増えています。

横型機は切粉が自重で落下しパレット移動経路に堆積しにくいため、縦型機よりも自動化ラインとの親和性が高い点も大きな強みです。

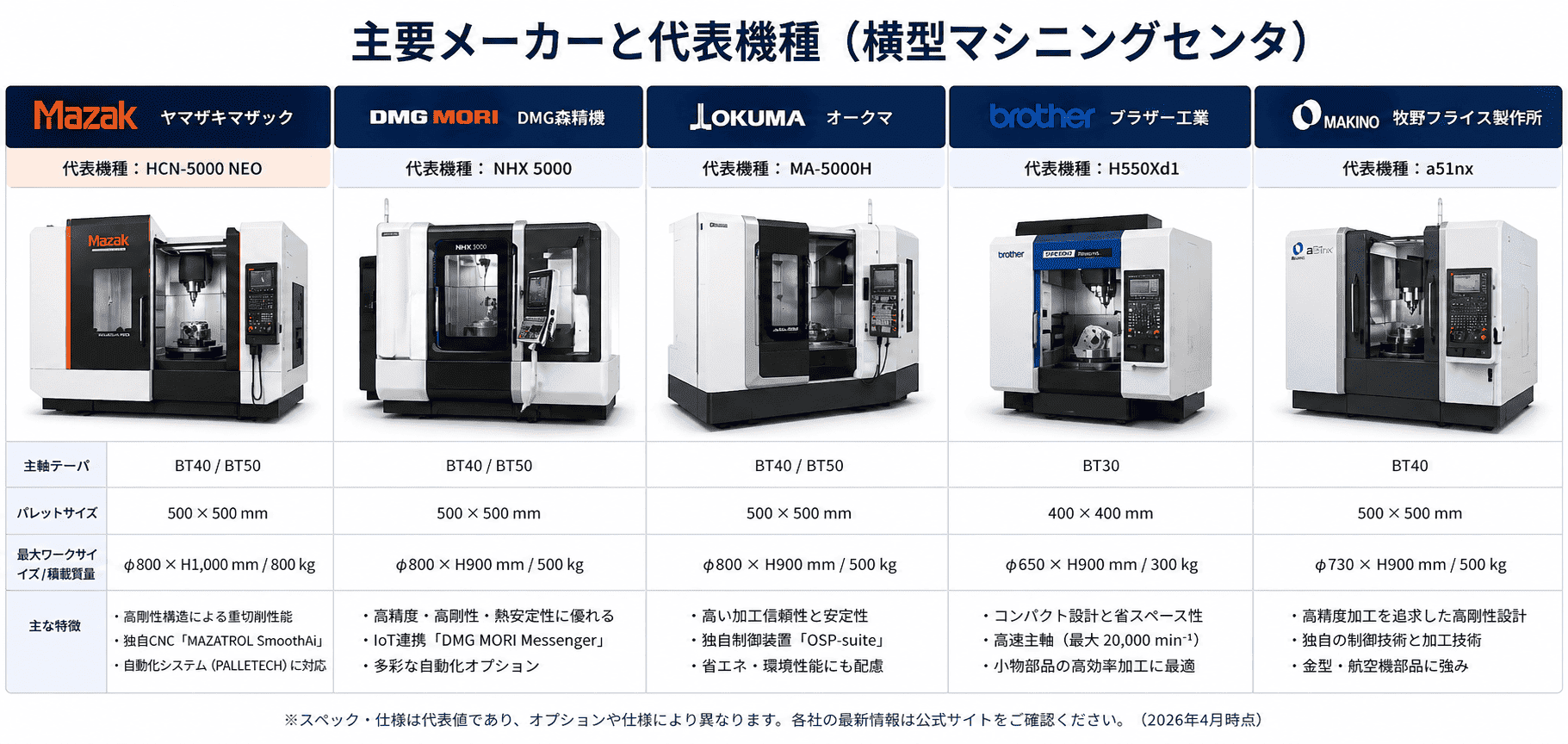

横型マシニングセンタの主要メーカーと代表機種

横型マシニングセンタの主要メーカーとは、ヤマザキマザック・DMG森精機・ブラザー工業など国内外で高い実績を持つ工作機械メーカー群です（スペック・価格は2026年4月時点の参考情報）。

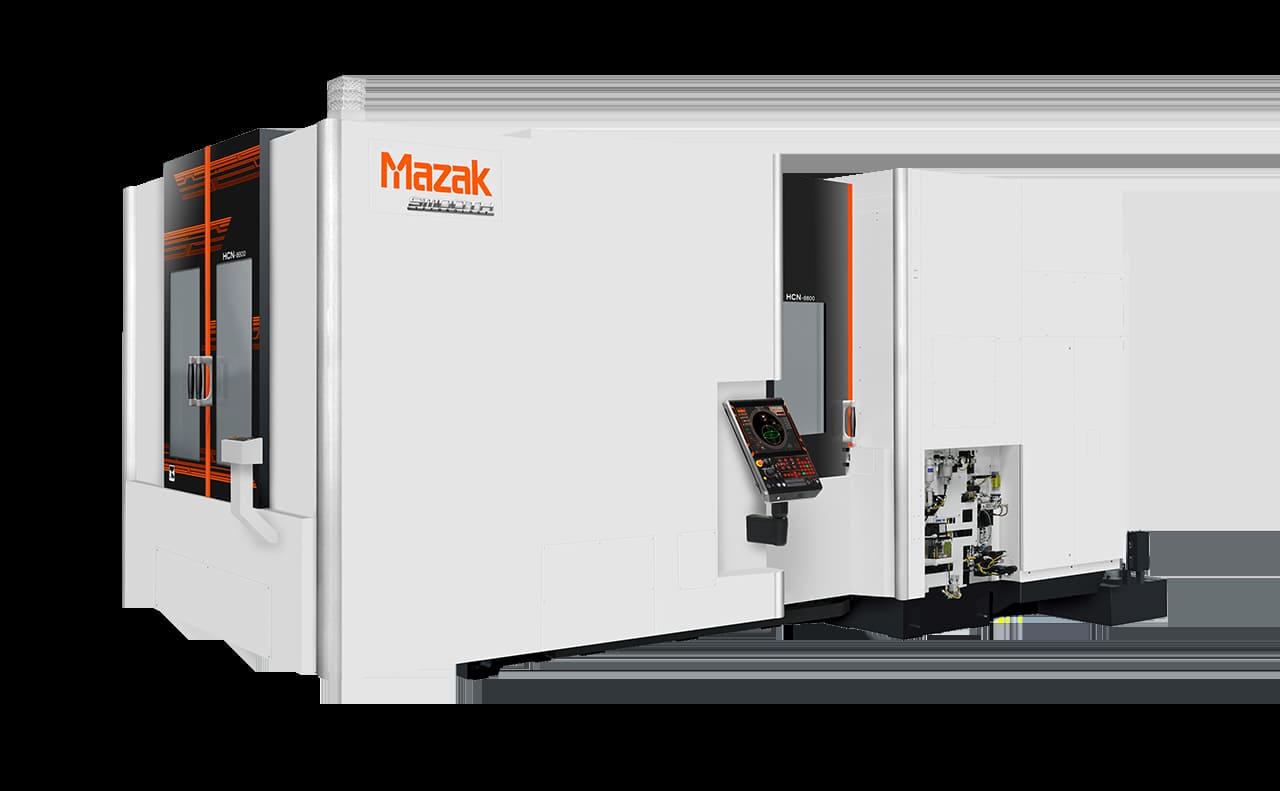

ヤマザキマザック：HCNシリーズ（汎用〜大物対応）

世界最大級の工作機械メーカーで、横型機は「HCNシリーズ」が主力です。30番〜50番まで幅広い番手をカバーし、独自の「MAZATROL SmoothAi」CNC装置を搭載。

自動車部品・航空宇宙・金型で採用実績が豊富で、パレテックシステムとの接続による無人化ラインにも対応します。

※出典：ヤマザキマザック公式サイト（https://www.mazak.jp/）製品ページ参照（2026年4月時点）

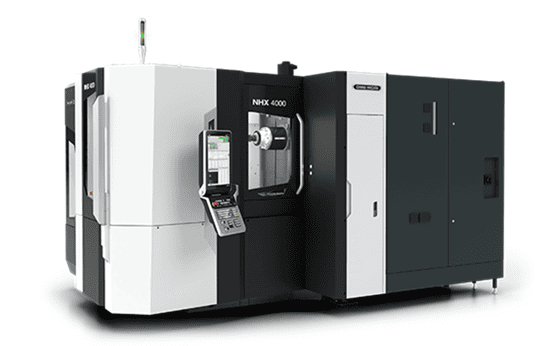

DMG森精機：NHXシリーズ（高精度・複合加工）

ドイツDMG MORI AGと森精機製作所が統合した世界最大手クラスのメーカーです。主力「NHXシリーズ」は高精度・コンパクト設計が特徴で、NHX 4000・5000・6300などテーブルサイズ別に展開。

独自の熱変位補正機能により長時間連続加工でも高い寸法精度を維持でき、IoT連携（DMG MORI Messenger）にも対応しています。

※出典：DMG森精機公式サイト（https://www.dmgmori.co.jp/）製品ページ参照（2026年4月時点）

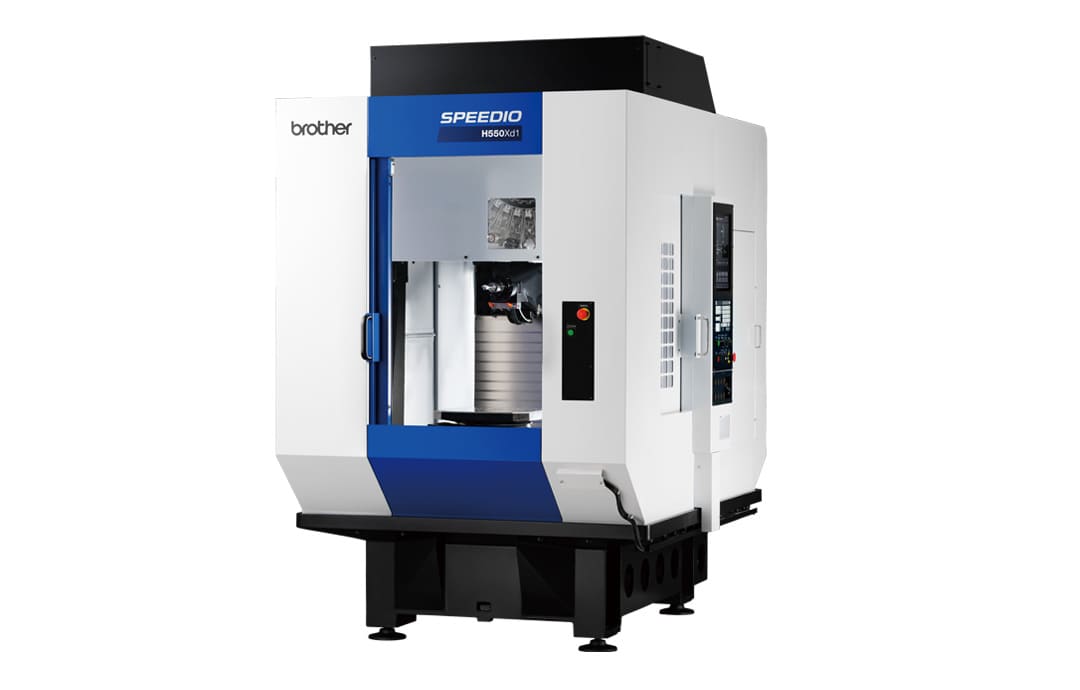

ブラザー工業：H550Xd1（コンパクト高速30番機）

BT30対応の高速主軸（標準12,000min⁻¹、オプションで最大20,000min⁻¹）とコンパクトな設置面積（約4.3m²）を両立した機種です。

独自の「SPEEDIO」コンセプトに基づき、高速工具交換・省スペース設計を組み合わせ、電子機器・医療機器部品の量産加工で高い評価を得ています。

※出典：ブラザー工業公式サイト（https://www.brother.co.jp/product/mcenter/）製品ページ参照（2026年4月時点）

牧野フライス製作所・三井精機・キタムラ機械ほか

牧野フライス製作所は横型機「a51nx」「a61nx」等で航空宇宙・金型の高精度加工に強みがあります。三井精機工業は「HU63A」等で超高精度・重切削を両立。

キタムラ機械は「Mycenter-HX」シリーズで堅牢な設計が特徴です。オークマの横型機も中小製造業で広く採用されています（各社最新スペックは公式サイト参照・2026年4月時点）。

中古横型マシニングセンタの選び方と価格相場

中古横型マシニングセンタとは、メーカー製の使用済み機を整備・再販したもので、新品より大幅に低い価格で導入できる選択肢です。中古機の選定には新品とは異なるチェックポイントがあります。

主軸番手・加工能力でスペックを確認する

中古機選定ではまず「主軸番手」「テーブルサイズ（mm）」「最大積載重量」「最大主軸回転数（min⁻¹）」をワーク要件と照合することが基本です。

テーブルストローク（X・Y・Z軸の移動量）が必要な寸法範囲を確保できるかが第一のチェック項目です。NC装置のメーカー（FANUC・三菱電機等）が既存設備と互換性があるかも必ず確認してください。

稼働時間・オーバーホール履歴のチェックポイント

中古機の状態把握に欠かせないのが以下の5点です。主軸稼働時間・オーバーホール履歴・ATC/APCの動作確認・主軸の振れ精度検査記録・外観（クラック・腐食の有無）の5点です。現地試運転で確認した上で判断するのが鉄則です。

信頼できる専門業者から整備記録を入手できるかどうかも、選定の判断基準となっています。

中古横型マシニングセンタの価格帯（番手別目安）

番手別の中古価格帯の目安（2026年4月時点）：

※出典：中古価格帯は工作機械中古市場の一般的な相場を参考にしています。製造年・メーカー・APC有無・整備状態により大幅に変動します。最新価格は専門業者にご確認ください（2026年4月時点）。

工作機械の売買はシェアリングファクトリーへ

シェアリングファクトリー株式会社は、工作機械の売買・買取・レンタルを専門に扱うサービスです。横型マシニングセンタをはじめとする工作機械の中古売買・査定・導入サポートをワンストップで対応しています。

「機械を売りたい」「コストを抑えて導入したい」など、工場の設備に関するお悩みはお気軽にご相談ください（電話：03-4500-1037／9:00〜18:00・土日祝休業）。

工作機械の売買・導入でお困りの際は、シェアリングファクトリーへお気軽にお問い合わせください。

横型マシニングセンタについてよくある質問

Q1. 縦型（立型）マシニングセンタと横型の違いは何ですか？

最大の違いは主軸（スピンドル）の向きです。縦型は主軸が垂直（上下方向）に配置されているのに対し、横型は主軸が水平方向に配置されています。

横型は切粉の自然落下・多面加工・高剛性といった面で優れており、量産ラインや大物部品加工に向いています。縦型はコストと設置スペースの面で導入しやすいのが特徴です。

Q2. 横型マシニングセンタのメリットは何ですか？

主なメリットは3点あります。

①切粉が重力で自然落下するため加工面への堆積が少なく精度が安定する

②テーブルがB軸回転できる機種が多く1チャッキングで多面加工に対応できる

③コラム固定による高剛性で重切削時の振動が少なく加工精度を維持しやすい

これらが縦型との大きな差別化ポイントです。特に量産加工や自動化ラインの構築で横型の強みが際立ちます。

Q3. 横型マシニングセンタのデメリットは何ですか？

主なデメリットは3点です。

1. 設置面積が縦型の1.5〜2倍以上必要になる場合がある
2. 新品価格が数千万〜1億円超と縦型に比べて高額
3. 構造が複雑なためメンテナンスコストが高くなる傾向がある

以上の3点です。特に既存設備が密集した工場では事前のフロアプラン確認が不可欠です。工場スペースと導入予算を事前に確認することが大切です。

Q4. 横型マシニングセンタの価格（新品・中古）はどのくらいですか？

新品は番手・仕様により異なりますが、目安として30番機が3,000万〜6,000万円前後、40番機が5,000万〜1億円前後、50番機は1億〜3億円超が一般的な価格帯です。

中古では30番が300万〜800万円、40番が500万〜2,000万円、50番が1,000万円〜が目安です（2026年4月時点・状態・メーカーにより変動します。最新情報は販売業者にご確認ください）。

Q5. 横型マシニングセンタのB軸とは何ですか？

B軸とは、横型マシニングセンタのテーブルが水平面内で回転する軸（JIS定義ではY軸周りの回転）を指します。

B軸を持つ機種では、ワークを1回セットしたままテーブルを任意の角度に割り出し、複数面からの加工（多面加工）が行えます。4軸・5軸横型機ではB軸の割り出し精度が加工精度を左右するため、精度仕様を事前に確認することが大切です。

まとめ

横型マシニングセンタとは、主軸が水平に配置された工作機械で、切粉排出性・多面加工・高剛性を強みとする機種です。要点を整理します。

• 主軸が水平配置：切粉の自然落下・多面加工・高剛性加工を実現する構造上の特徴
• 3つのメリット：切粉堆積防止・1チャッキング多面加工・重切削時の高精度
• 3つのデメリット：設置スペース・高い導入コスト・メンテナンス費用
• 番手で選ぶ：小型精密部品は30番、汎用中型は40番、重切削大型は50番が目安
• 自動化との親和性：APC・パレテックシステムとの組み合わせで生産性が大幅に向上
• 中古も有力な選択肢：40番手中古で500万〜2,000万円の価格帯から導入を検討できる（2026年4月時点の目安）

工場の用途・スペース・予算に合った機種を選ぶことが、横型マシニングセンタの導入成功の鍵です。
