真空加圧焼成炉の導入を検討しているものの、装置の種類が多くて選び方がわからない——そんな悩みを持つ設備担当者や研究開発者の方は少なくありません。
本記事では、仕組み・用途・主要メーカー比較・価格相場・中古機の選定ポイントまでを一通り整理します。装置選定の判断基準を固める際の参考にしてください。
真空加圧焼成炉の仕組みと構造
真空加圧焼成炉は、炉内を一度真空状態にしてからガス加圧するという独自の熱処理が可能な装置です。真空・加熱・加圧・冷却の各機構が連携することで、高品位な焼成・焼結を実現します。
各構成要素の役割を順に見ていきましょう。
真空炉と加圧炉の違い：なぜ「真空＋加圧」を組み合わせるのか
常圧下の焼結では残留気孔（焼き固めた後に残る微細な空洞）が生じやすく、真空のみでは粒成長が過剰になるケースも見られます。
真空度（Pa。数値が小さいほど高真空）と加圧（KPa・MPa。Arガス等で炉内を加圧）を組み合わせることで、気孔の残留を抑えながら粒成長もコントロールできるのが最大の利点です。
だからこそ、高密度・高品質な焼結体が求められる素材の加工で広く選ばれてきました。

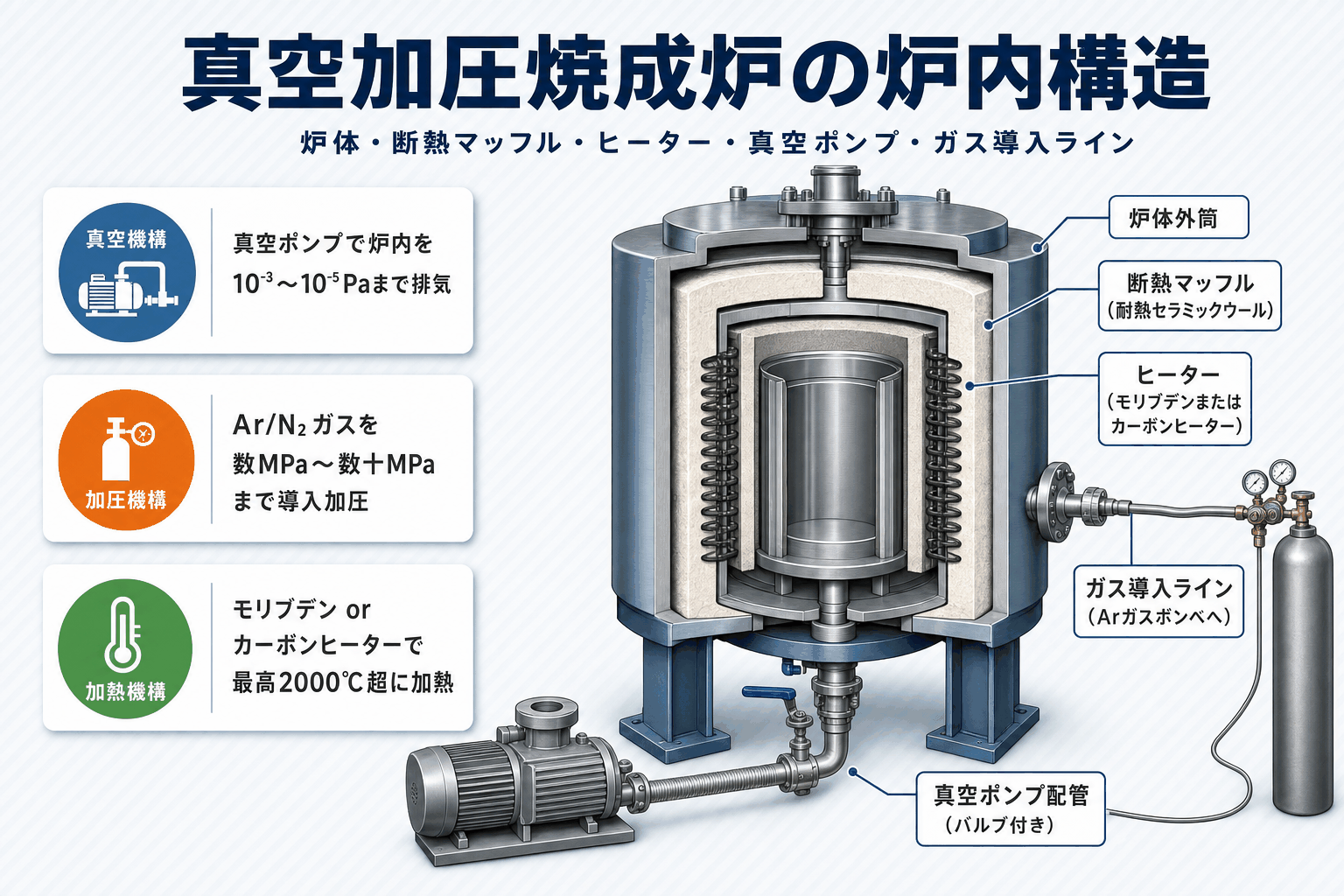

炉内構造：チャンバー・ヒーター・真空ポンプ・制御装置の役割
炉の中核を担うのは、高圧に耐える耐圧チャンバー（炉体）、加熱・冷却を担うヒーターと冷却機構、高真空を生成する真空ポンプ、そして温度プロファイルを管理する制御装置の4つです。
加圧焼成炉固有の「高圧シール構造」は、真空引きと加圧の両方に対応するために特別な設計が求められる部位であり、到達真空度（処理時の最低到達圧力）の維持に直結します。
点検時に設備技術者が最初に目を向けるべき箇所の一つです。
一室型と多室型：炉タイプの違いと選定基準
一室型は焼成・冷却を同一室で行う構造で、研究室向けの小型機（炉内寸法100〜200mm角クラス）に多く採用されています。
多室型は加熱室と冷却室を分離した構造で、量産ラインの大型機（炉内寸法400〜600mm角クラス）に向いており、スループット向上と品質安定性を両立できます。
研究段階なら一室型・量産移行を見据えるなら多室型が自然な選択です。
出典：一般社団法人 日本真空工業会
https://www.jvia.gr.jp/

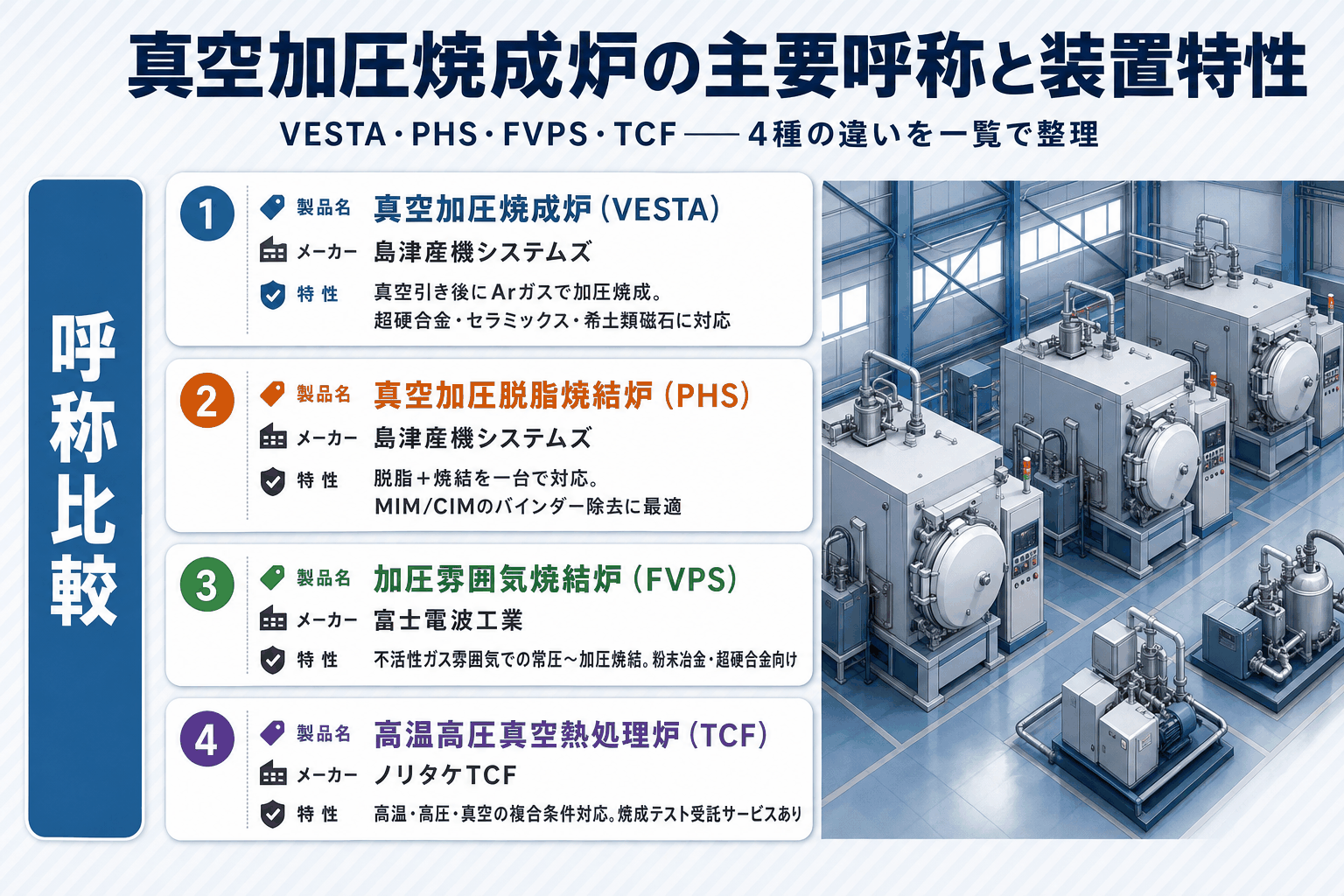

真空加圧焼成炉・加圧雰囲気焼結炉・真空脱脂焼結炉——呼称の違いと装置特性
メーカーごとに異なる製品名が使われているため、「真空加圧焼成炉とPHSは同じ装置か？」と判断に迷う方が多くいます。各呼称の意味と装置特性を整理すれば、選定の絞り込みが格段にスムーズです。
「真空加圧焼成炉」と「加圧雰囲気焼結炉」の主な違い
真空加圧焼成炉（島津産機システムズのVESTAシリーズが代表例）は、まず炉内を高真空に引いてから不活性ガス（Ar等）を導入し加圧して焼成します。
対して加圧雰囲気焼結炉（富士電波工業のFVPSシリーズが代表例）は、不活性ガス雰囲気の下で常圧〜加圧状態を連続制御して焼結します。
脱脂（バインダーを熱分解除去するプロセス）工程の有無も異なるため、脱脂対応の有無が選定の大きな分かれ目です。
真空加圧脱脂焼結炉（PHS）とは——脱脂・焼結を一台で行う仕組み
島津産機システムズのPHSシリーズは、脱脂と焼結を一台で行える装置です。
MIM（金属射出成形）・CIM（セラミックス射出成形）のようにバインダーを多量に含む成形体を扱うプロセスに特に向いています。 脱脂専用炉を別途用意する必要がないため、設置スペースと工程数を削減できます。
脱脂工程で発生する排ガス処理設備の要否も事前に確認しましょう。
出典：島津産機システムズ株式会社｜製品情報（焼成炉）
https://www.sis.shimadzu.co.jp/

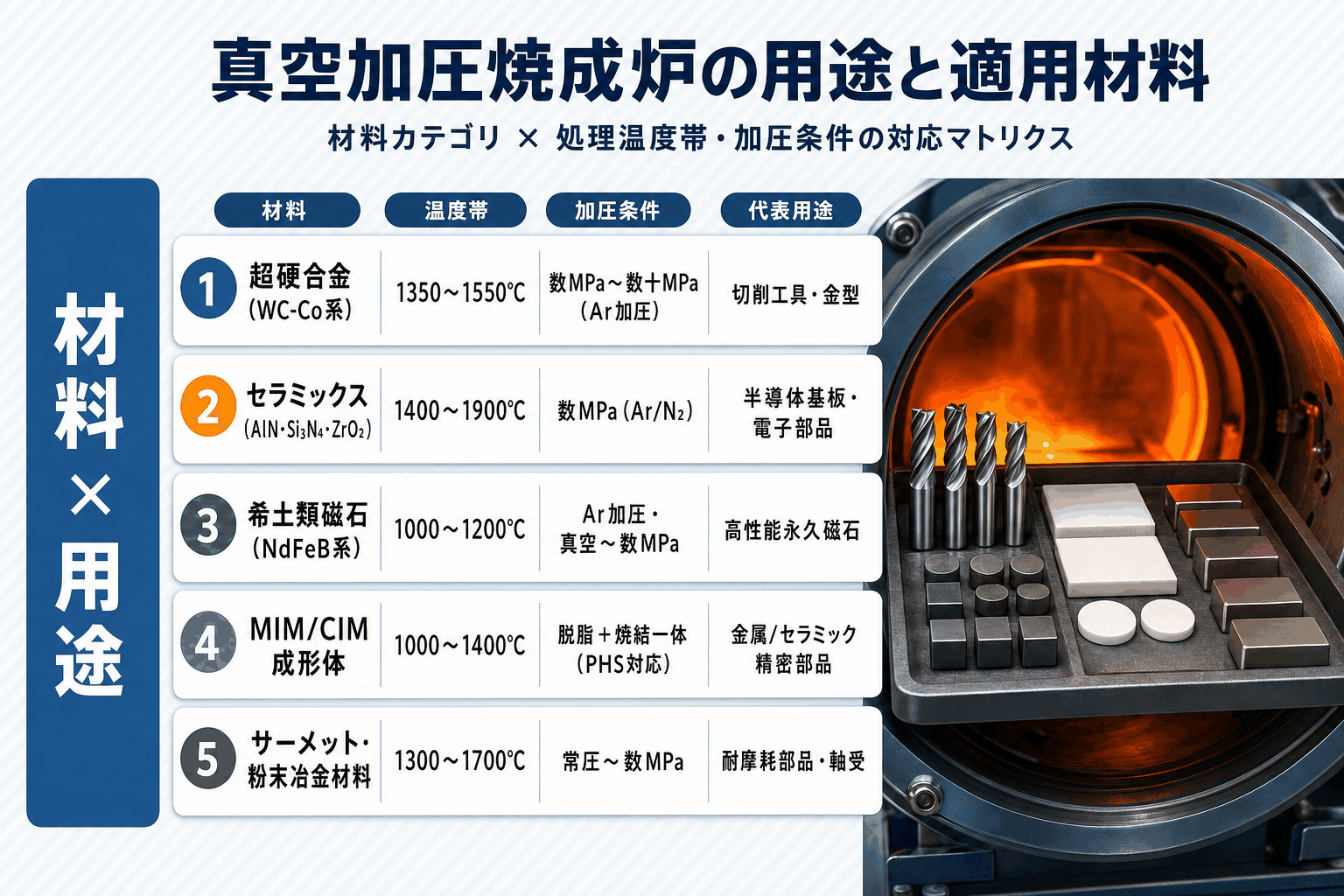

真空加圧焼成炉の用途と適用材料
焼成・焼結の条件は対象材料によって大きく異なります。加工対象の素材と処理目的を明確にしておくことが、装置選定の出発点です。代表的な用途を材料カテゴリ別に整理します。
セラミックス・超硬合金・希土類磁石への焼結応用
焼結（粉末体を加熱して緻密化するプロセス）の対象としては、超硬合金（WC-Co系）・サーメット・各種セラミックス（AlN・Si₃N₄・ZrO₂など）・希土類磁石（NdFeB系）が代表的です。
処理温度は材料により異なり、1400〜2000℃超の高温域が必要なケースも多く、到達温度と到達真空度の両立が選定の核心になります。 対応温度域は各社最新カタログで確認してください（2026年6月時点）。
MIM・CIM・電子部品への焼成応用
MIM（金属射出成形）・CIM（セラミックス射出成形）では、脱脂から焼結までを一連のプロセスとして管理することが品質安定に欠かせません。
積層セラミックコンデンサやサーミスタなどの電子部品の焼成にも採用されており、雰囲気ガスの制御精度と温度均一性が部品の特性を左右します。 処理する部品のサイズと処理量から、必要な炉内容積を算出したうえで機種を選定しましょう。
金属熱処理への応用——真空焼入れ・ろう付けとの違い
真空加圧焼成炉は焼結以外の金属熱処理にも使われます。真空焼入れ（金属を急冷して硬化させるプロセス）では加圧ガス冷却による均一冷却が可能で、変形や酸化を抑えられます。
ろう付け（ろう材を介して金属を接合するプロセス）対応機種では、真空雰囲気による無酸化接合が品質面の強みです。 処理条件の詳細はメーカーに個別確認してください。
出典：公益社団法人 日本熱処理技術協会｜熱処理技術の基礎
https://www.jsht.or.jp/

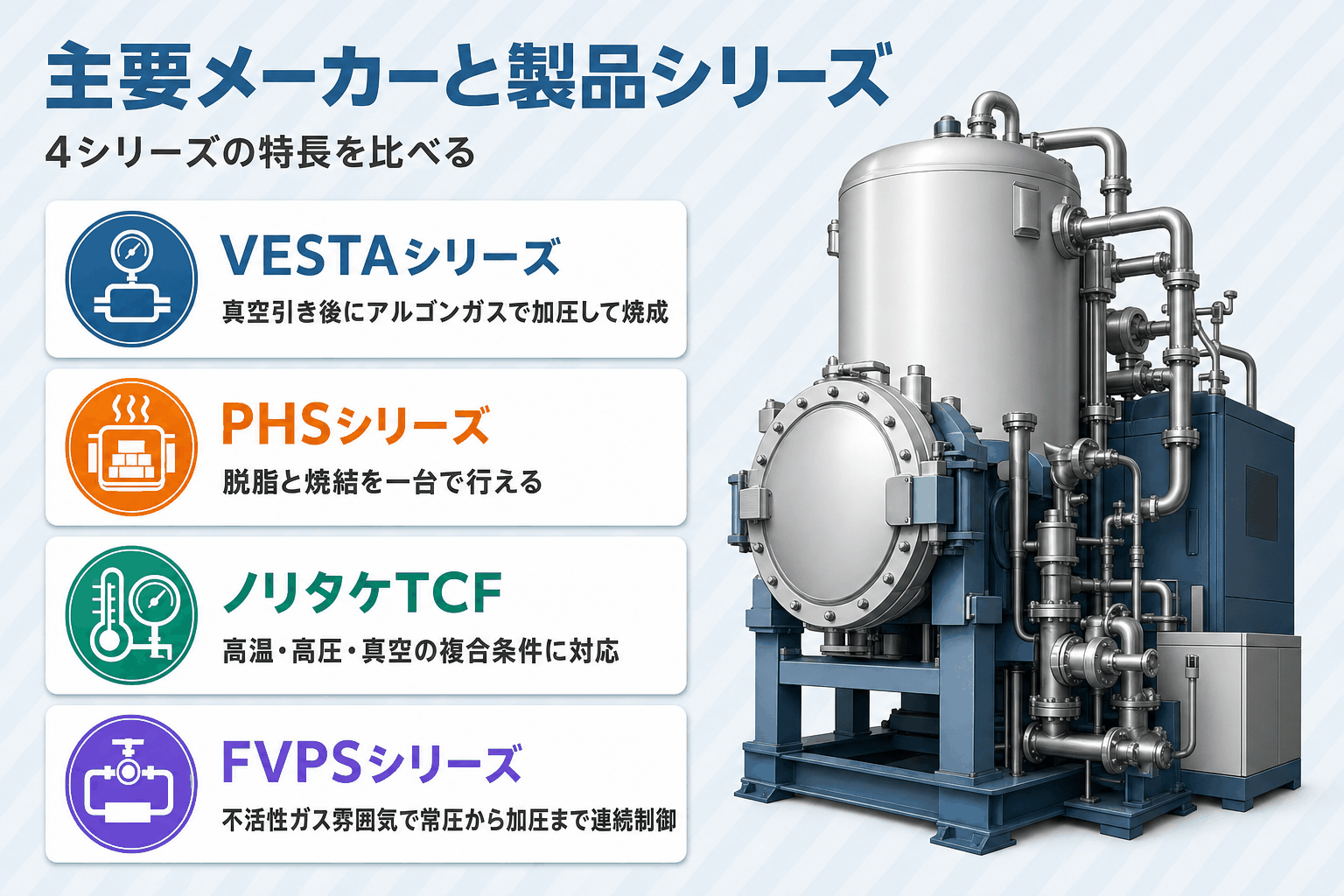

主要メーカーと製品比較——VESTA・PHS・TCF・FVPSの特長と仕様
主要メーカーの製品特長を横断的に把握しておくと、問い合わせ前の絞り込みがスムーズになります。以下のスペック情報はあくまで参考値です。最新仕様・価格は各社に直接ご確認ください（2026年6月時点）。
島津産機システムズ VESTAシリーズ（真空加圧焼成炉）
VESTAシリーズは、真空引き後にアルゴンガス加圧で焼成する設計が特長です。
最高温度・最大加圧・到達真空度・炉内寸法の組み合わせは型式によって異なるため、島津産機システムズの公式サイトまたは担当営業でカタログを確認してください。 セラミックス・超硬合金・希土類磁石の焼結に実績があり、研究機関から量産ラインまで幅広い型式を展開しています（2026年6月時点・同社公式情報準拠）。
島津産機システムズ PHSシリーズ（真空加圧脱脂焼結炉）
PHSシリーズは脱脂と焼結を一台で行える点がVESTAとの最大の違いです。
MIM・CIM用途でバインダーを含む成形体を処理する場合に向いており、脱脂炉を別途設置するスペースやコストを省ける利点があります。 排ガス処理の要件はPHSシリーズ固有の確認事項になるため、導入前にメーカーと設置環境を詳細にすり合わせることを強く勧めます（2026年6月時点・同社公式情報準拠）。
ノリタケTCF（高温・高圧・真空熱処理炉）
株式会社ノリタケTCF（ノリタケカンパニーリミテドの関係会社）のTCFシリーズは、高温・高圧・真空の複合条件に対応した熱処理炉です。
焼成テスト受託（試作・サンプルへの対応）サービスを提供しており、装置を自社で持たない研究段階のユーザーが、まず外注でプロセス条件を検証する選択肢としても利用されています。 スペックの詳細はノリタケTCF公式サイトへのお問い合わせで確認してください（2026年6月時点）。
富士電波工業 FVPSシリーズ（加圧雰囲気焼結炉）
富士電波工業のFVPSシリーズは、「加圧雰囲気焼結炉」という独自の呼称が示す通り、不活性ガス雰囲気下での常圧〜加圧の連続制御に強みを持つ製品群です。
超硬合金や粉末冶金材料の焼結など、安定した雰囲気管理が求められる用途に向いています。 仕様の詳細は同社公式サイトまたはカタログ資料でご確認ください（2026年6月時点・同社公式情報準拠）。
倉田技研・中日本炉工業などその他メーカーの特長
倉田技研は縦型・横型の真空・雰囲気炉をラインナップし、金属の焼入れ・ろう付けからセラミック材料の焼結まで多様な用途に対応するのが特長です。
中日本炉工業はNVFシリーズで加圧冷却に対応し、工具鋼・ステンレス等の金属熱処理で実績があります。
小型・研究用機種や特殊な炉内寸法・加圧条件が必要な場合は、個別設計の相談も選択肢に入れましょう（2026年6月時点）。
出典：各社公式サイト（島津産機システムズ・ノリタケカンパニーリミテド・富士電波工業・倉田技研・中日本炉工業）

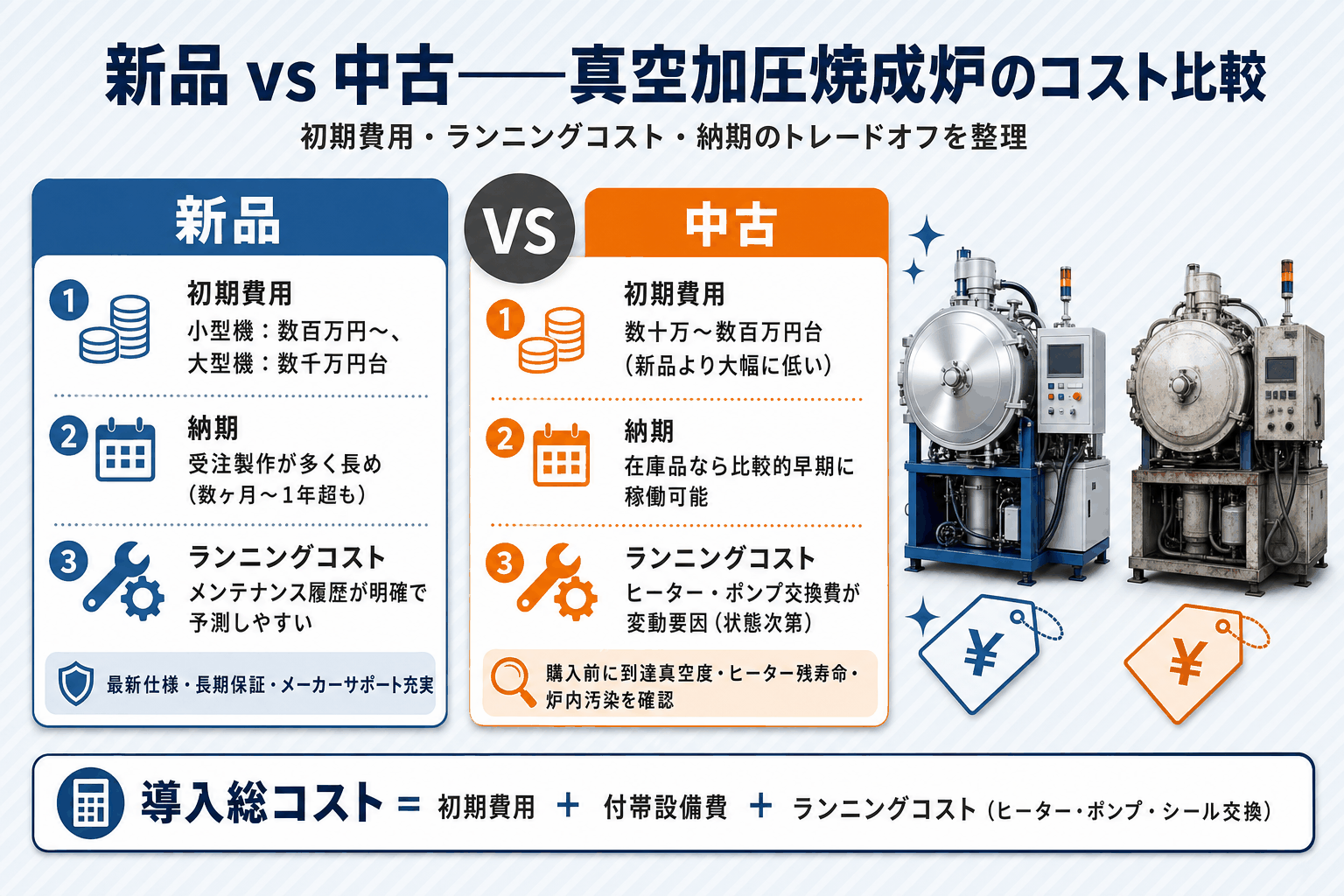

真空加圧焼成炉の価格相場——新品と中古の費用感
装置の価格は仕様・炉内容積・メーカーによって大きく異なります。ここでは概算の費用感と、新品・中古のコスト差を整理します。最新の見積もりは必ず各社にご確認ください（2026年6月時点）。
新品の価格帯と納期の目安
小型研究用機（炉内寸法150mm角以下クラス）で数百万円前後から、大型量産用機では数千万円台になるケースが一般的です。
ほぼ受注製作品のため納期が長くなる傾向があり、設備投資計画には余裕あるスケジュールが欠かせません。 電源・冷却水・ガス設備などの付帯工事費も別途発生するため、導入総コストは付帯設備費を含めて算出しましょう。
中古機の価格帯と購入メリット
中古機は機種・状態によって数十万〜数百万円台の範囲で流通しており、新品と比べて初期投資を大幅に抑えられるケースがあります。 ただしランニングコスト（ヒーター交換・真空ポンプ整備・シール部品交換等）は状態によっては新品より高くなることも。
価格だけで判断せず、稼働状態・消耗部品の残寿命・メンテナンス履歴を合わせて確認しましょう。
出典：各社公式サイトおよびシェアリングファクトリー中古掲載データ（2026年6月時点参考値）

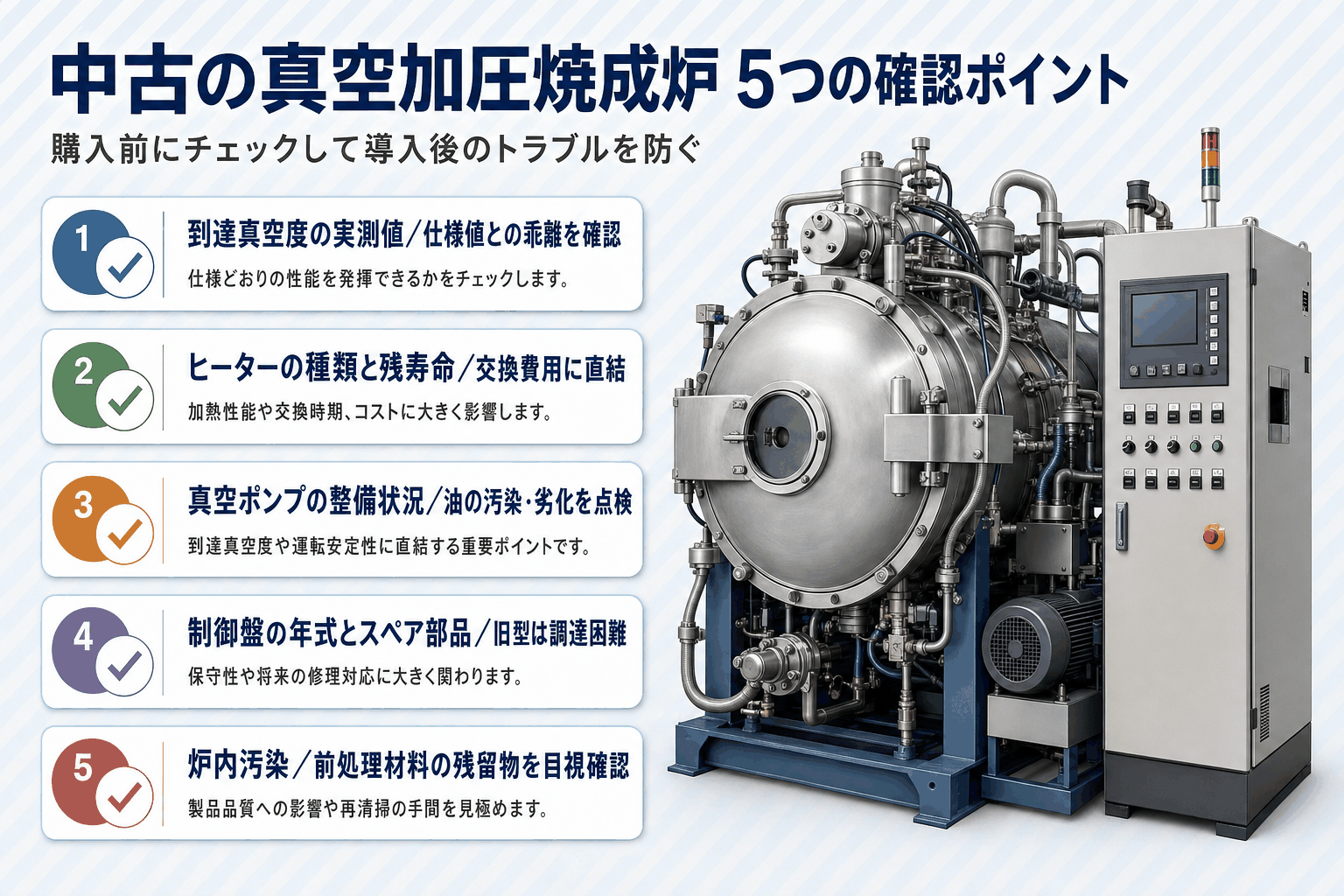

中古の真空加圧焼成炉を選ぶ際の5つの確認ポイント
中古機は価格面での魅力がある一方、状態のばらつきが大きいのが実態です。購入前に以下の5点を確認することで、導入後のトラブルリスクを大幅に減らせます。
ポイント1：到達真空度の測定値確認
中古機でとくに劣化しやすいのが真空引き性能です。
到達真空度（単位：Pa。数値が小さいほど高真空に近い）の仕様書上の値と、実際に測定した実測値が乖離していないかを必ず確認してください。 Oリングの劣化・ロータリーポンプのオイル汚染・フランジ部のシール不良が主な原因となります。
購入前に売主へ測定データの提示を求めるか、現地での立会い確認を依頼しましょう。
ポイント2：ヒーターの種類と残寿命
ヒーターはモリブデン製（低〜中温域・1600℃以下の用途に多い）とカーボン製（高温域・2000℃超の用途に向く）に大別されます。
交換費用はヒーターの種類や炉のサイズによって変わり、残寿命が少ない状態で購入すると購入直後に高額な交換費用が発生するリスクがあります。 稼働時間や交換履歴の記録が残っているかどうかを確認したうえで、残寿命を概算してから判断しましょう。
ポイント3：真空ポンプの整備状況と油脂汚染
油回転ポンプのオイル交換履歴と、拡散ポンプ（油拡散ポンプ。高真空を達成するために使われる真空ポンプ）のオイル劣化状況は重点的に確認すべき項目です。
ポンプ内部のオイルが劣化・汚染していると、炉内への油蒸気の混入が起き、セラミックス焼結品の品質に悪影響を及ぼすおそれがあります。 整備記録がない場合は、購入後に専門業者によるオーバーホールを行うことを前提にコストを見積もってください。
ポイント4：制御盤の年式とプログラム互換性
制御盤（温度プロファイルを管理するプロセスコントローラ）の製造年式と後継型番を確認しましょう。
1990年代以前の旧型制御盤はスペアパーツの調達が困難になっているケースが多く、プログラムの移行も高コストになりがちです。 製造元や型番を特定できれば、現時点でのスペアパーツ在庫状況をメーカーに問い合わせると確認できます。
年式不明の場合は盤内の銘板やシリアル番号を確認してください。
ポイント5：炉内汚染の確認
前所有者の処理材料によっては、炉内壁や治具に汚染物質が付着しているケースがあります。
特に鉛（Pb）を含む材料や低融点バインダー成分の残留は、高純度セラミックス焼結プロセスに悪影響を与えるおそれがあります。 購入前に炉内を目視確認し、汚染の有無を把握したうえで、空焼き（焼ならし）による浄化が可能かを売主に確認しましょう。
出典：シェアリングファクトリー株式会社｜中古工業炉・焼成炉掲載ページ
https://sales.sharingfactory.co.jp/listings/S22371a5ca

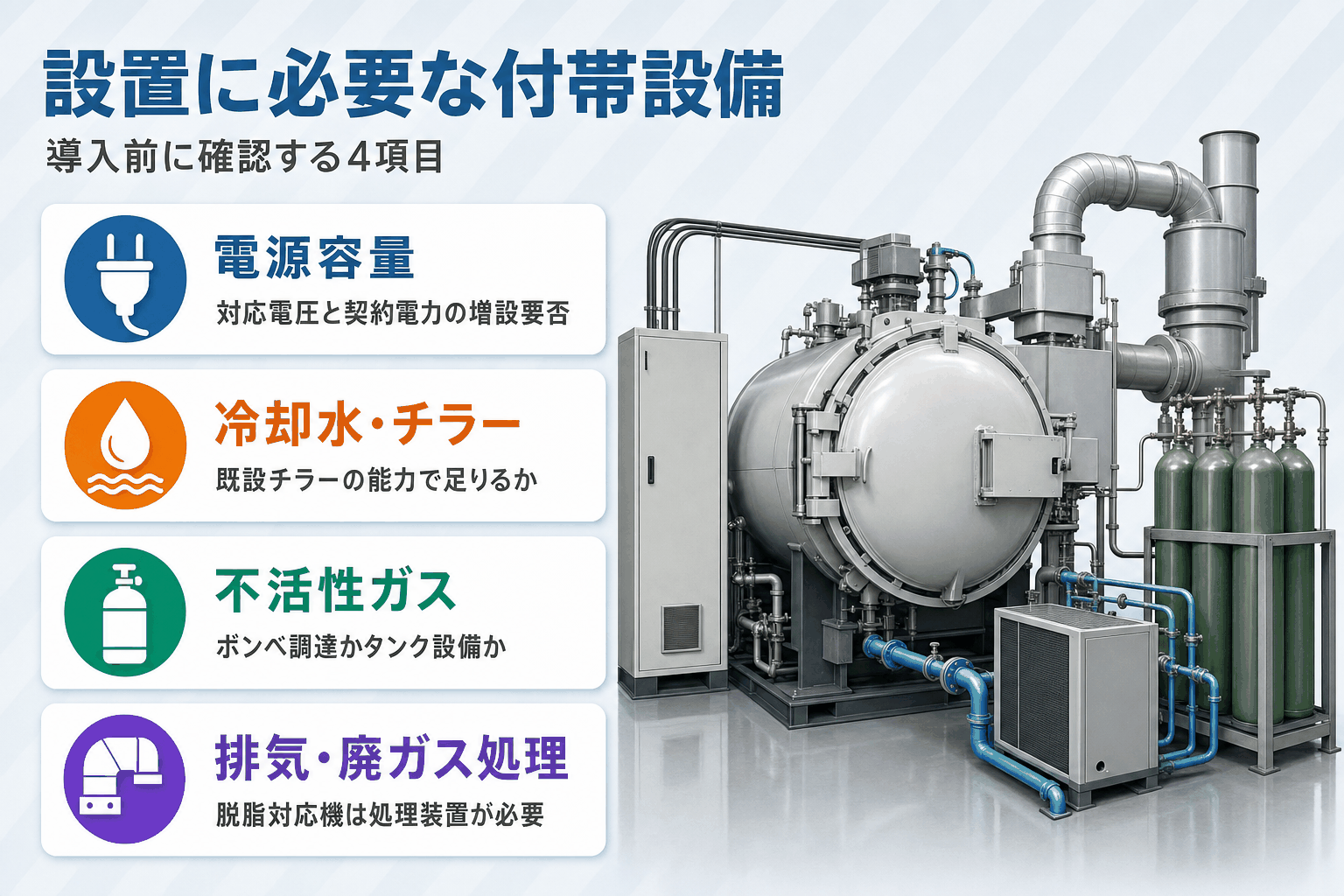

設置に必要な付帯設備——電源容量・冷却水・ガス・排気の要件
装置本体を選定したあと、見落としがちなのが付帯設備の要件です。設置後に「電源が足りない」「冷却水ラインが通せない」となると追加工事費と時間のロスが生じます。事前に4点を確認しておきましょう。
電源容量の目安（KVA）と電気工事の要否
必要な電源容量（KVA＝キロボルトアンペア。電源設備の容量を表す単位）は、炉のサイズや加熱方式によって大きく異なります。
単相200Vか三相200V/400Vかの対応電圧も機種によって異なるため、既設の電源設備で対応できるかを電気工事業者と事前に確認してください。 契約電力の増設が必要になる場合は、電力会社との協議期間が数週間〜数ヶ月かかることも念頭に置いておきましょう。
冷却水と排熱設備の要件
炉体本体と真空ポンプの両方に冷却水回路が設けられているケースが多く、既設のチラー（循環冷却水装置）で対応できるかどうかを確認します。
冷却水量の目安はメーカーのユーティリティ仕様書に記載されているため、設置スペースとあわせてチラーの能力が十分かどうかを事前に検討してください。 チラー容量が不足する場合は新規設置が必要となり、追加コストと設置スペースの確保が欠かせません。
不活性ガス（Ar・N₂）の調達と配管要件
加圧冷却や雰囲気制御の主なガス選択肢はアルゴン（Ar。不活性ガスの一種。酸化防止と加圧冷却に使用）と窒素（N₂。アルゴンより低コストで入手しやすいが、材料によっては高純度品が必要）の2種類です。
使用頻度と一回あたりの消費量によって、ボンベ本数での調達で足りるか、液化ガスタンク設備を別途設けるかが変わります。 ガス配管の敷設と安全弁・圧力調整器の設置も含め、ガス事業者への早期相談を検討してください。
排気・廃ガス処理設備の必要性
脱脂工程対応機種（PHSシリーズ等）を導入する場合、有機バインダーの熱分解ガスを処理する排気設備が必要になります。
触媒燃焼装置やスクラバー（排ガス洗浄装置）の設置が求められるケースがあり、局所排気設備の能力が法令基準を満たすかも確認対象です。 脱脂対応炉以外でも材料によっては排気への配慮が必要なため、処理対象をメーカーに伝えて事前に確認しましょう。
出典：一般社団法人 日本産業機械工業会｜工業炉の設置に関する技術指針（参考）
https://www.jsim.or.jp/

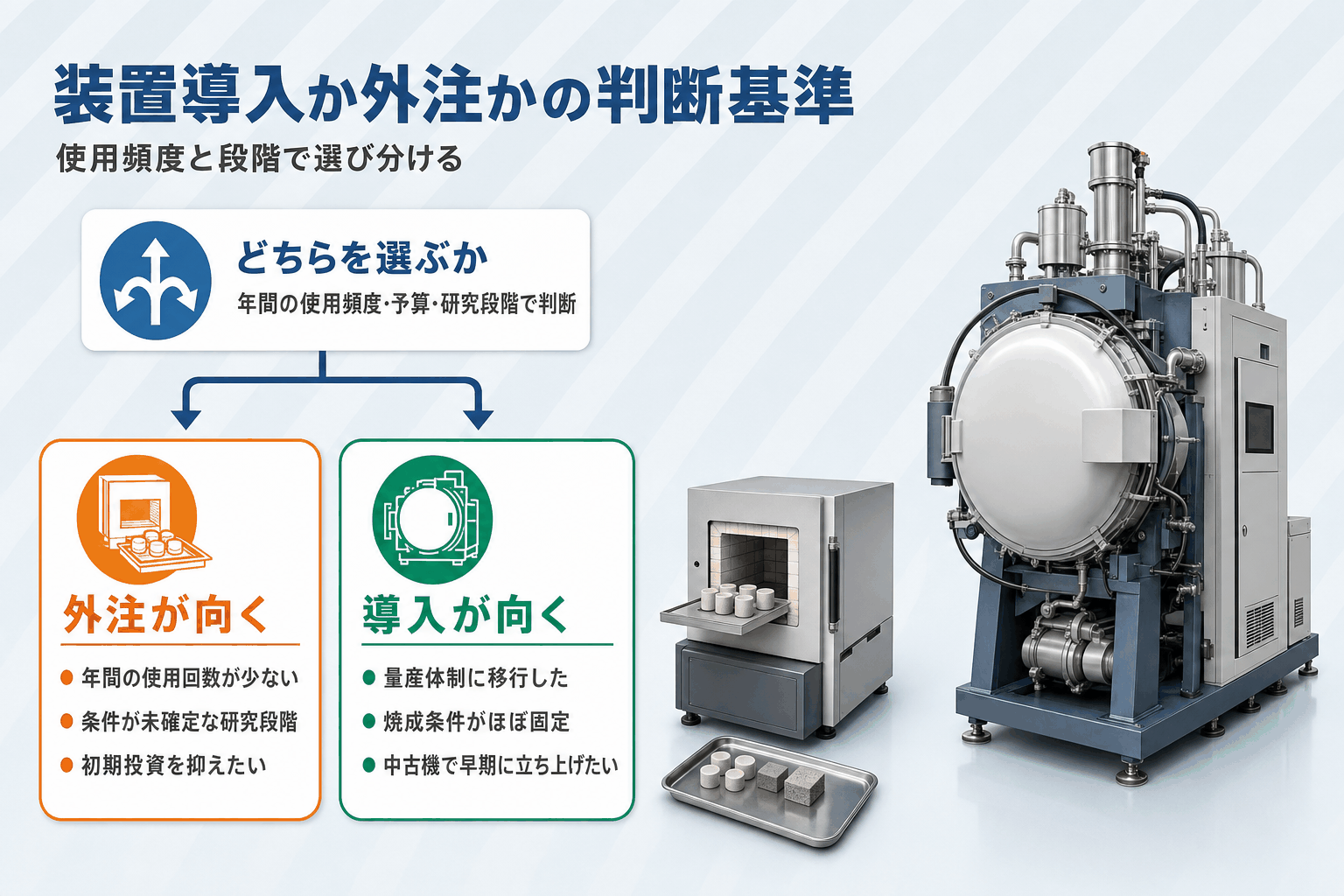

装置導入か外注か——費用と用途で選ぶ判断基準
真空加圧焼成炉が必要になったとき、「まず外注で試す」か「自社に導入する」かは、年間の使用頻度・予算・研究段階かどうかによって変わります。それぞれの判断基準を以下に整理しましょう。
外注（公設試験場・メーカーRDセンター）が向くケース
年間使用回数が少ない・研究開発段階でプロセス条件が未確定・初期投資を抑えたい状況では、外注焼成テストが合理的な選択肢です。
福岡県工業技術センターや広築株式会社などのメーカーRDセンターが焼成テスト受託を提供しており、費用は1回あたり数万〜数十万円が目安です。
装置導入前のプロセス条件検証・試作品の品質確認に活用できます（2026年6月時点・各機関の公開情報参考値）。
装置導入（新品または中古）が向くケース
量産体制に移行し処理材料・焼成条件がほぼ固定された段階になれば、自社導入の経済合理性が出てきます。
中古機は初期投資を抑えながら早期稼働を立ち上げられる点が利点で、量産移行タイミングのコスト負担を軽減できます。 導入後のメンテナンス体制と消耗部品の調達ルートを確認したうえで意思決定しましょう。
出典：福岡県工業技術センター｜機器利用・テスト依頼サービス
https://www.fitc.pref.fukuoka.jp/
中古工作機械・産業機械の売買はシェアリングファクトリーへ
シェアリングファクトリーは、工作機械・産業機械の中古売買とレンタルを専門とするサービスです。
真空加圧焼成炉を含む工業炉・産業設備の中古品も取り扱っており、設備購買担当者や設備技術者の方々の導入検討をサポートしています。メーカー・型式・状態などの詳細を確認しながら比較検討が可能です。
幅広い機種のラインナップと豊富な流通実績を持ち、お客様の設備ニーズにお応えします。工作機械の売買・導入でお困りの際は、シェアリングファクトリーへお気軽にお問い合わせください。
真空加圧焼成炉についてよくある質問
Q1. 真空加圧焼成炉・真空脱脂焼結炉（PHS）・加圧雰囲気焼結炉（FVPS）の呼称の違いは何ですか？
A. 真空加圧焼成炉は真空引き後にガス加圧して焼成する装置の総称です。PHSはそこに脱脂工程を内包した機種、FVPSは不活性ガス雰囲気での常圧〜加圧焼結に特化した機種を指します。
呼称はメーカーごとに異なるため、まず処理目的（焼成のみか脱脂も必要かなど）を明確にして絞り込むのが選定の近道です。
Q2. 到達温度・到達真空度の目安はどのくらいですか？
A. 主要機種の一般的な仕様参考値としては、最高温度1600〜2000℃超、到達真空度10⁻³〜10⁻⁵Paオーダーの機種が多く見られます。
型式・メーカーにより仕様は異なるため、導入前に最新のカタログまたは担当営業に確認してください（2026年6月時点の参考値）。
Q3. 中古の真空加圧焼成炉を購入する際に確認すべきことは何ですか？
A. 主な確認点は次の5つです。①到達真空度の実測値、②ヒーターの種類と残寿命、③真空ポンプの整備状況と油脂汚染、④制御盤の年式とスペアパーツ調達の可否、⑤炉内汚染の有無です。
詳しくは本記事の「中古の真空加圧焼成炉を選ぶ際の5つの確認ポイント」をご覧ください。
Q4. 新品導入と公設試験場への外注ではどちらがよいですか？
A. 研究段階・年間使用回数が少ない・初期投資を抑えたい場合は外注が合理的です。量産体制に入り処理条件が固定された段階では自社導入の経済合理性が高まります。
初期コストを抑えながら早期に稼働を立ち上げたい場合は、中古機という第三の選択肢も検討に値します。
Q5. 真空加圧焼成炉の設置に必要な付帯設備（電源容量・冷却水・排気）の目安は何ですか？
A. 主な確認項目は4点です。
①電源容量（炉のサイズや加熱方式で大きく異なる）、②冷却水（炉体・ポンプの冷却水回路に対応するチラー能力）、③不活性ガス（Ar/N₂のボンベまたは液化ガス設備）、④排気・廃ガス処理（脱脂対応炉の場合に特に必要）です。
詳細はメーカーに確認してください。
まとめ：真空加圧焼成炉の導入を賢く判断しよう
真空加圧焼成炉は装置名が多様ですが、処理目的（焼成のみか脱脂も含むか）と使用条件を整理すれば機種を絞り込めます。
中古機は初期投資を抑える有力な選択肢ですが、到達真空度・ヒーター寿命・制御盤年式・炉内汚染の4点は購入前に必ず確認してください。付帯設備（電源・冷却水・ガス・排気）の要件も忘れずに。
