旋盤の振れ止めは、細長いワークを削るときに生じるたわみやびびりを防ぐ欠かせない部品です。固定振れ止めと移動振れ止めの違いや使い分けに迷う方も多いのではないでしょうか。
本記事ではJIS規格に基づく定義から構造の違い、芯出しや段取りの手順、種類・選び方までをまとめて解説します。読み終えれば、加工内容に合った振れ止めの選び方が具体的にわかります。

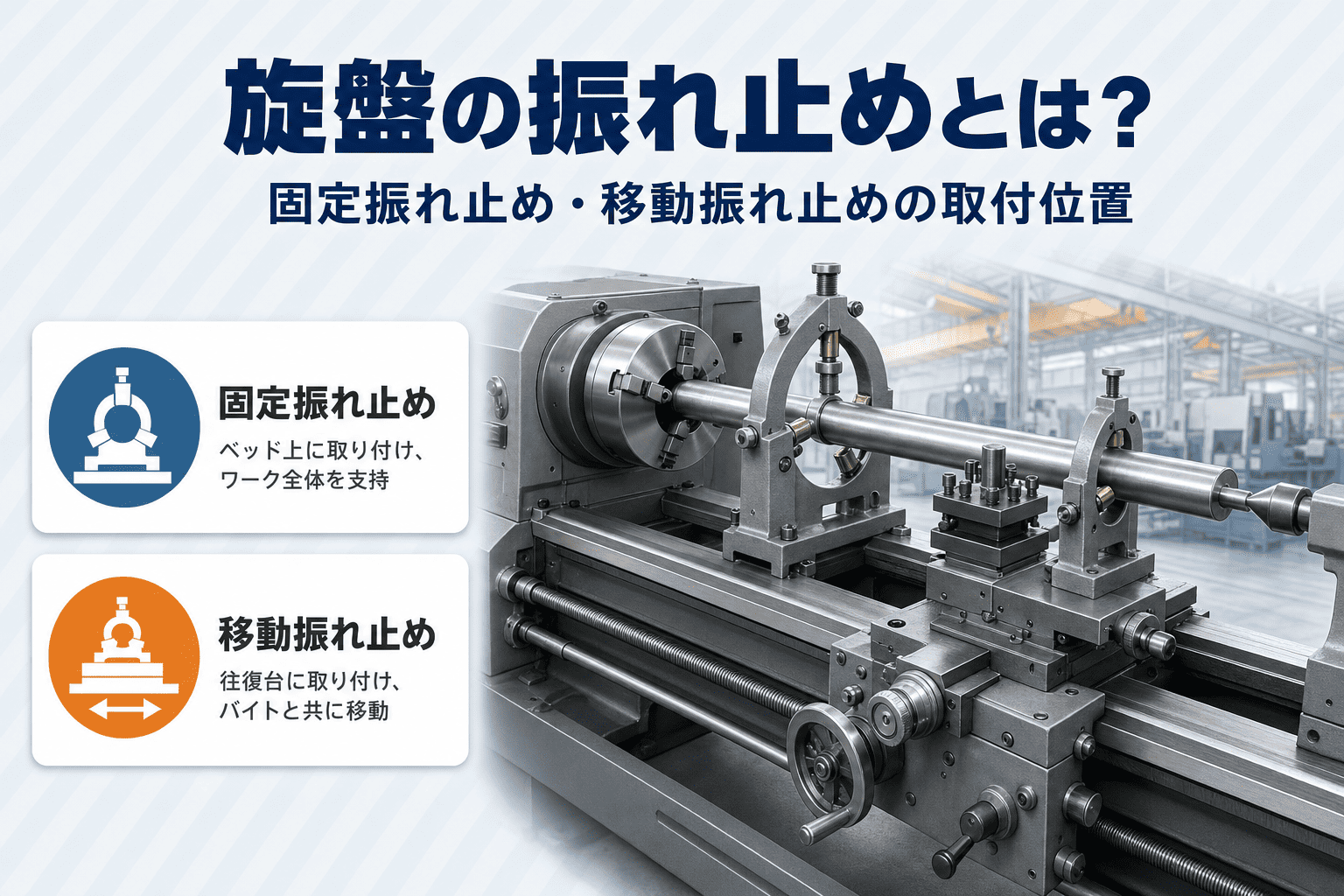

旋盤の振れ止めとは？固定振れ止め・移動振れ止めの基礎知識
旋盤の振れ止め（ふれどめ）は、加工中のワークを外周から支えてたわみや振動を抑える部品です。
「旋盤加工とは？加工の種類・手順・メリットをわかりやすく解説」で紹介した加工の中でも、長尺物や細長い形状のワークを扱う工程で使われます。
振れ止めの役割（たわみ・びびり・芯ブレを防ぐ支持部品）
旋盤の振れ止めは、加工中に生じる振動や動きを防ぎ、ワークを支える部品です。
特に長尺物や重量物を旋削する際に欠かせません。細長いワークほど切削中のたわみや芯ブレが生じやすく、振れ止めで外周を支えることで安定した回転を保てるのが特徴です。振れ止めがないと、加工精度の低下や工具摩耗につながるおそれがあります。
JIS規格における「振れ止め」の定義（固定振れ止め・移動振れ止め）
JIS B 0106:2016は、固定振れ止め（steady rest）を「ベッド上に取り付けて，工作物を半径方向で支える部品。」、移動振れ止め（follow rest）を「往復台に取り付けて，工作物を半径方向で支える部品。」と定義しています。 取付位置が違うだけで、支える対象は同じです。
出典：日本産業規格 JIS B 0106:2016「工作機械―部品及び工作方法―用語」（kikakurui.com掲載）
出典：中村留精密工業「工作機械業界の業界用語・専門用語とは？」

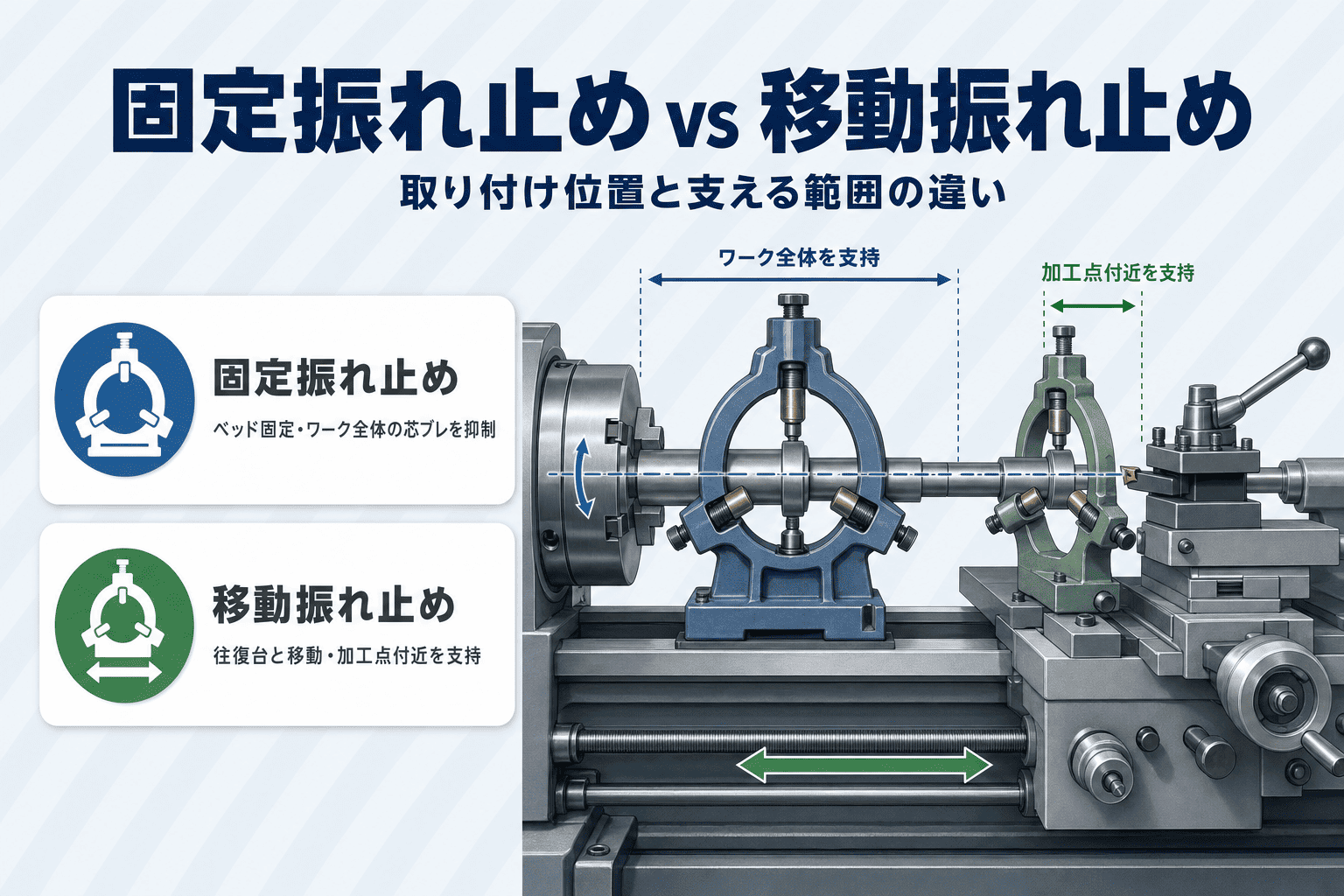

固定振れ止めと移動振れ止めの違い（steady rest・follow rest）
固定振れ止めと移動振れ止めは、取り付け位置と支える範囲が異なります。それぞれの構造と、長尺加工での使い分け方を見ていきましょう。
固定振れ止め（steady rest）の構造と用途
固定振れ止め（steady rest）は、旋盤のベッド上に固定して使う振れ止めで、ワーク全体の芯ブレやたわみを抑える役割を持ちます。
位置を固定したまま長尺のワークを支えるため、外径が一定の丸棒加工などに適した構造です。
工具通販などでは「一般に3つの爪（またはローラー）でワーク外周を支える構造」と紹介されますが、爪の数や形状はJIS・メーカー公式では規定されていません。
移動振れ止め（follow rest）の構造と用途
移動振れ止め（follow rest）は、旋盤の往復台に取り付けてバイトと一緒に移動する振れ止めです。
ワークの回転に合わせて加工点のすぐ近くを支えるため、長尺のねじ切りや細径加工など、加工点付近のたわみを抑えたい場面に向きます。
支持方式については「一般に2点で支持するタイプが多い」と紹介されますが、JIS・メーカー公式に明確な規定は存在しないのが実情です。
長尺旋削と長尺ねじ切りでの使い分け
長尺のワーク全体を安定させたい旋削加工では固定振れ止め、バイトの動きに追従させたい長尺ねじ切りでは移動振れ止めが選ばれる傾向があります。
村田機械は、長尺軸やシャフトなど細長いワークは切削中のたわみや芯ブレが生じやすく、振れ止めの活用と芯出しが極めて重要になると述べています。
出典：日本産業規格 JIS B 0106:2016「工作機械―部品及び工作方法―用語」（kikakurui.com掲載）

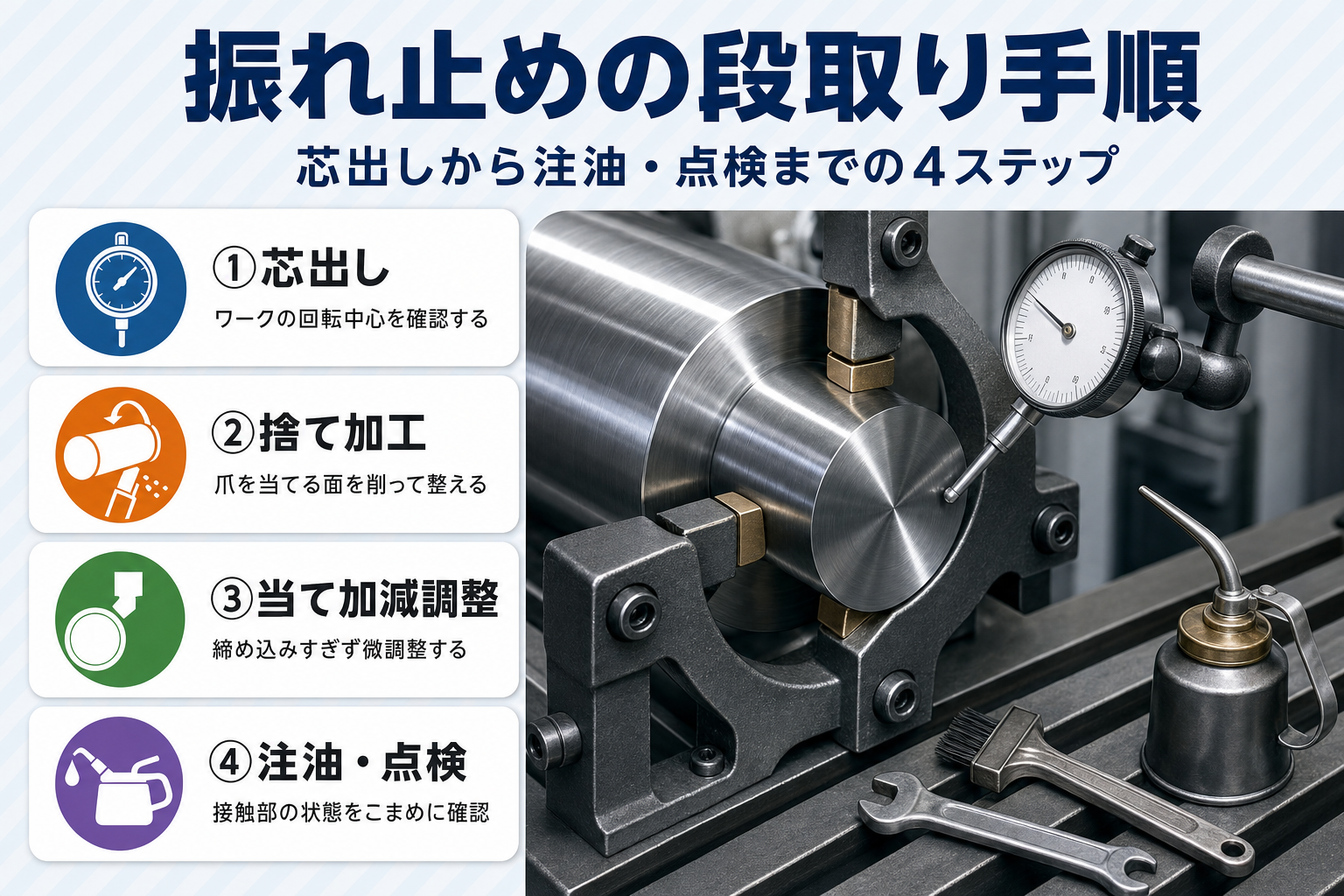

振れ止めの使い方・段取りの手順
振れ止めの効果を引き出すには、正しい段取り手順を踏むことが欠かせません。
「汎用旋盤とは？構造・使い方・NC旋盤との違いをわかりやすく解説」で紹介した基本操作を踏まえ、振れ止めを使う際の実務ポイントを見ていきましょう。
芯出しと当て加減の基本
振れ止めを使う際は、まずワークの回転中心をダイヤルゲージなどで確認し、芯出しを行います。
芯がずれていないかをよく確かめてから爪を当てます。爪の当て加減は締め込みすぎず緩すぎずの調整が求められ、現場では手回しの感触を確かめながら微調整するのが一般的な進め方です。
振れ止めを受ける面は「捨て加工」で仕上げる
振れ止めの爪を当てる面は、いきなり素材の黒皮や地肌に当てるのではなく、あらかじめその部分だけ削った「捨て加工」の面で受けるのが一般的な実務知見です。
削った面は真円度が出ているため、爪との接触が安定し、振れやキズを防ぎやすくなります。捨て加工の長さは、加工内容に応じて調整しましょう。
爪の接触部の注油・点検
振れ止めの爪はワークと接触しながら支えるため、接触部の注油や点検は、使用するメーカーの取扱説明書に沿って行いましょう。
加工中に異音や発熱を感じたり、爪や表面にキズが出たりしたときは、いったん加工を止めて状態を確認します。特に高速回転や長時間の連続加工では、こまめに様子を見ておくと変化に早く気づけます。
出典：村田機械「#18 旋盤での長尺加工方法とは？基礎から実践まで徹底解説」
振れ止めが必要になるケース（細長いワーク・長尺加工）
長尺加工では振れ止めの有無が仕上がりを大きく左右します。「CNC旋盤とは？NC旋盤との違いや種類・メリット・選び方をわかりやすく解説」で扱う自動化された旋盤であっても、細長いワークを扱う工程では振れ止めが欠かせない存在です。
細長い・長尺ワークで生じるたわみ・びびり・芯ブレ
細長い形状のワークは、切削時にバイトから受ける力でしなりやすく、たわみやびびり、芯ブレが発生しやすくなります。
村田機械によれば、長尺軸やシャフトなど細長いワークは切削中のたわみや芯ブレが生じやすい典型例で、振れ止めやセンターを駆使して安定した回転状態を維持することが肝心です。

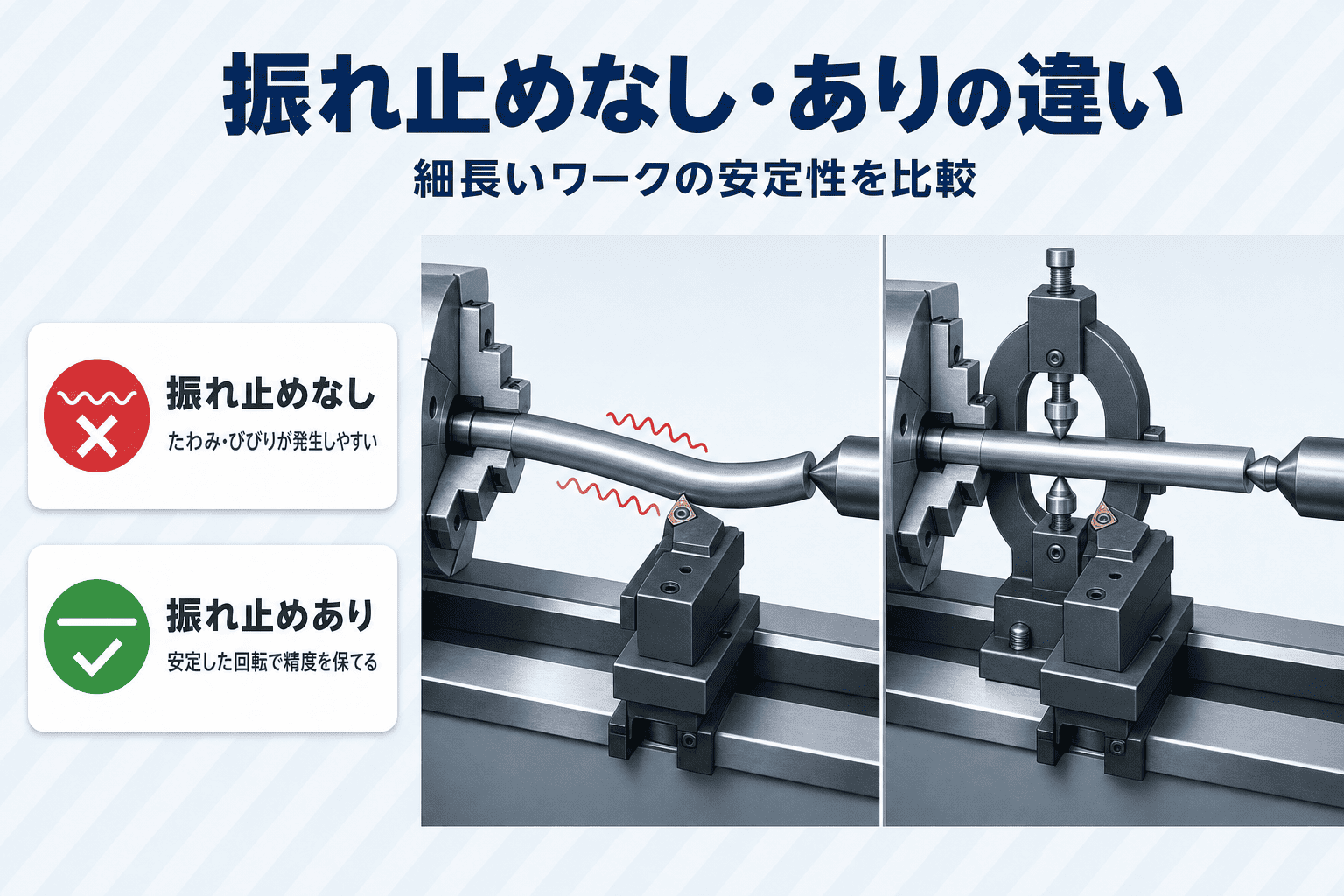

振れ止めを使わない場合のリスク
振れ止めを使わずに細長いワークを加工すると、振動や動きを抑えられず、寸法精度の低下や表面の面粗さ悪化を招きかねません。
無理に送りを大きくすればびびりが強まり、最悪の場合はワークの折損や工具破損につながるおそれもあります。
出典：村田機械「#18 旋盤での長尺加工方法とは？基礎から実践まで徹底解説」
振れ止めの種類・選び方（メタル式・ローラー式、市販品と特注・自作）
振れ止めには構造の異なるタイプがあり、ワークの材質や仕上げ精度によって選び方が変わります。市販品が合わない場合の選択肢もあわせて確認しましょう。

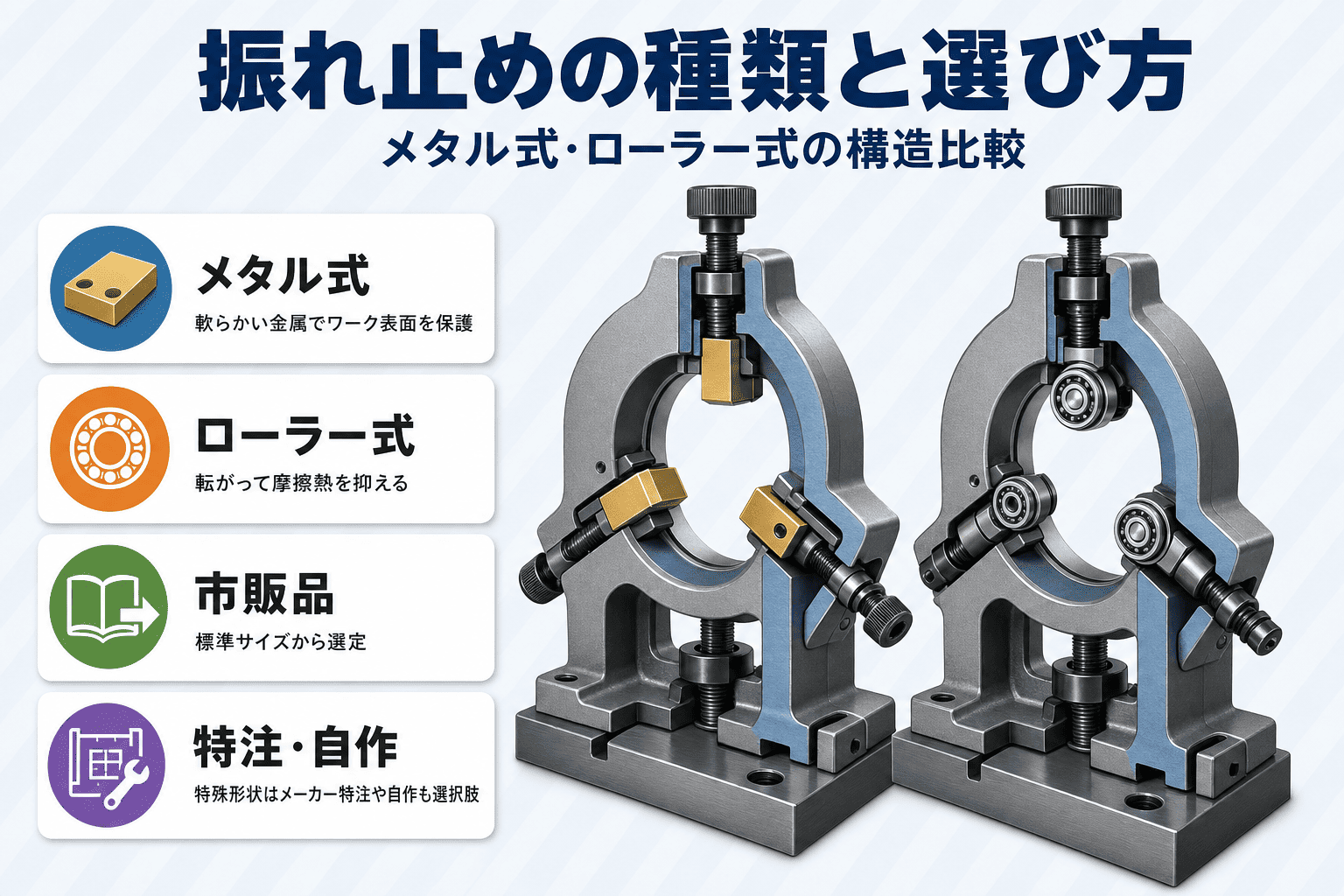

メタル式とローラー式の違い
振れ止めは、爪の当たり面の構造によって「メタル式」と「ローラー式」に分けて呼ばれることが業界では一般的です。
メタル式は真鍮など軟らかい金属を爪の当たり面に使い、ワーク表面への攻撃性を抑えます。ローラー式はベアリングを爪先に組み込み、ワークの回転に合わせて転がることで摩擦熱の発生を抑える構造です。
どちらもJIS・メーカー公式に厳密な定義はなく、呼び方は現場や販売元によって多少異なります。
市販品が合わない場合の特注・自作という選択肢
ワークの径や形状が特殊で市販の振れ止めが合わない場合は、メーカーへの特注や、爪部分だけを自作して既存の振れ止め本体に組み込む方法が選択肢の一つです。
特注品は寸法・材質を指定できる分コストと納期がかかり、自作は費用を抑えられる反面、精度や強度の見極めが欠かせません。加工内容や台数に応じて検討しましょう。
シェアリングファクトリーの中古工作機械売買・レンタルサービス
振れ止め付きの旋盤や、長尺加工に対応した工作機械を探している方は、新品だけでなく中古機の選択肢も検討する価値があります。
シェアリングファクトリーでは、汎用旋盤からCNC旋盤まで幅広い中古工作機械の売買・レンタルに対応しており、用途や加工内容に合わせた機種選びを相談できます。
導入コストを抑えたい方や、まずは短期レンタルで試したい方にもおすすめです。
工作機械の売買・導入でお困りの際は、シェアリングファクトリーへお気軽にお問い合わせください。
旋盤の振れ止めについてよくある質問
Q1. 旋盤の振れ止めとは何ですか？
旋盤の振れ止めとは、加工中のワークを外周から支え、振動や動き、たわみを防ぐための部品です。
JIS B 0106:2016では、ベッド上に取り付ける固定振れ止め（steady rest）と、往復台に取り付ける移動振れ止め（follow rest）の2種類が定義されています。特に長尺物や重量物の加工で欠かせません。
Q2. 旋盤の振れ止めには何種類ありますか？（固定振れ止めと移動振れ止めの違い）
旋盤の振れ止めは、主に固定振れ止めと移動振れ止めの2種類です。
固定振れ止めはベッド上に固定してワーク全体の芯ブレやたわみを抑え、移動振れ止めは往復台とともに移動して加工点の近くを支えます。取り付け位置と支える範囲が異なる点が使い分けのポイントです。
Q3. 旋盤の振れ止めの使い方・段取りの手順は？
振れ止めを使う際は、まずワークの回転中心を確認して芯出しを行い、爪の当て加減を調整しながら取り付けます。
爪を当てる面はあらかじめ削っておく「捨て加工」で受けるのが一般的で、爪の接触部の注油や点検はメーカーの取扱説明書に沿って行います。
Q4. 振れ止めはなぜ必要になるのですか？
細長い・長尺のワークは、振れ止めがないと切削時のたわみやびびり、芯ブレが生じやすい状態です。 振れ止めでワークを外周から支えることで、安定した回転状態を保ちながら加工できます。
Q5. 市販の振れ止めがワークのサイズに合わない場合はどうすればよいですか？
市販の振れ止めがワークの径や形状に合わない場合は、メーカーへの特注か、爪部分だけを自作して既存の本体に組み込む方法が選択肢です。
特注は寸法や材質を指定できる分コストがかかり、自作は費用を抑えられる反面、精度の見極めが欠かせません。
まとめ：固定・移動の違いを押さえて振れ止めを使いこなそう
旋盤の振れ止めは、JIS規格で定義された固定振れ止め（steady rest）と移動振れ止め（follow rest）を正しく使い分けることで、長尺・細長いワークのたわみやびびりを防ぎ、安定した加工精度を実現できる部品です。
取り付け位置による役割の違いを理解し、芯出しや当て加減、注油といった段取りを丁寧に行うことが、仕上がりを左右する重要なポイントです。
