ワイヤーカット放電加工機とは？仕組み・メーカー・中古選定を解説

ワイヤーカット放電加工機を導入しようとしているが、「仕組みがよくわからない」「形彫り放電加工機との違いが曖昧」と感じている担当者は少なくありません。

水の中で電気を流して金属を切断する——そう聞いて驚く方も多いはずです。

この記事では、加工原理の基礎から機械の構造・加工できる材料・主要メーカーの比較、そして新品・中古の価格相場と選定ポイントまで、工作機械のプロが一通り解説します。

ワイヤーカット放電加工機の選定や導入を検討している方が、自信をもって意思決定できるよう、検証済みのデータを基に正確な情報をお届けします。

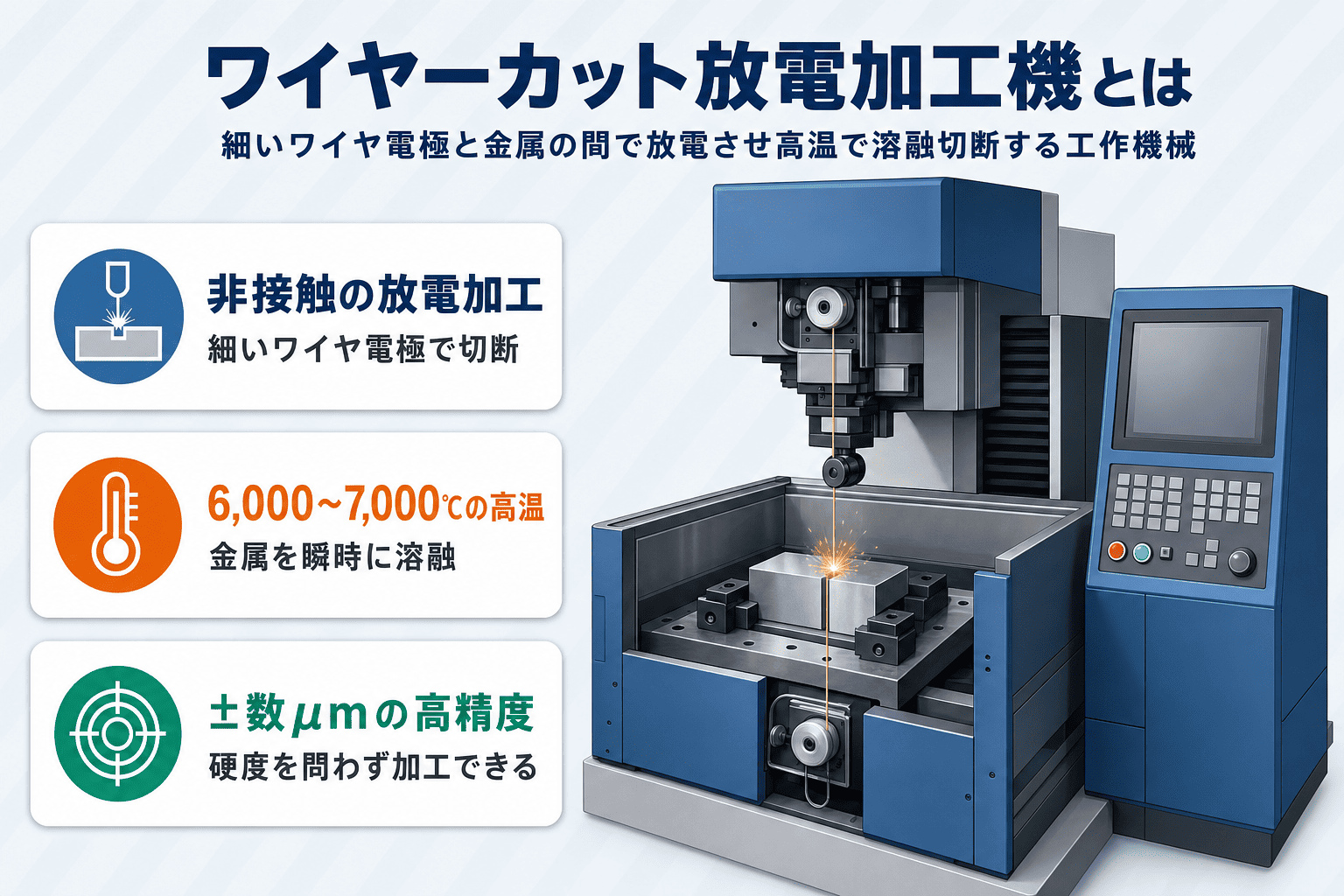

ワイヤーカット放電加工機とは

ワイヤーカット放電加工機とは、電圧をかけた細いワイヤ電極線と被加工物の間で放電（パルス放電）を発生させ、6,000〜7,000℃の高温で金属を溶融しながら糸のこ状に切断する工作機械です。

正式名称は「ワイヤ放電加工機」（JIS・メーカー公式での表記）ですが、本記事では一般的に広く使われる「ワイヤーカット放電加工機」の名称を使用します。

放電加工機とは？種類・仕組み・メーカー・価格を徹底解説では3種類の放電加工機を体系的に解説していますが、ここではワイヤーカット放電加工機に絞り、放電加工（EDM：Electrical Discharge Machining）の3形態との関係を整理します。

ワイヤーカット放電加工機はこの3形態の一つで、機械加工全体の中でも特に高精度・難削材への対応力が求められる分野で活用される場面が多い工作機械です。

絶縁性加工液を介したパルス放電による非接触加工のため、導電性があれば焼入鋼・超硬合金など硬度に関わらず±数μm単位の精度で加工できる点が最大の特長です。

プレス金型のダイ・パンチ、精密治具、医療機器部品、半導体装置部品、航空宇宙部品など、高硬度・高精度を要求する現場で広く使われています。

ワイヤーカット放電加工機の仕組みと加工原理

ワイヤーカット放電加工機の加工原理を理解するには、「放電という現象をどう制御するか」という視点が欠かせません。

切削加工とは根本的に異なる非接触の仕組みで、切削加工では削り取れない硬度の材料も、放電エネルギーで瞬時に溶融・除去できます。

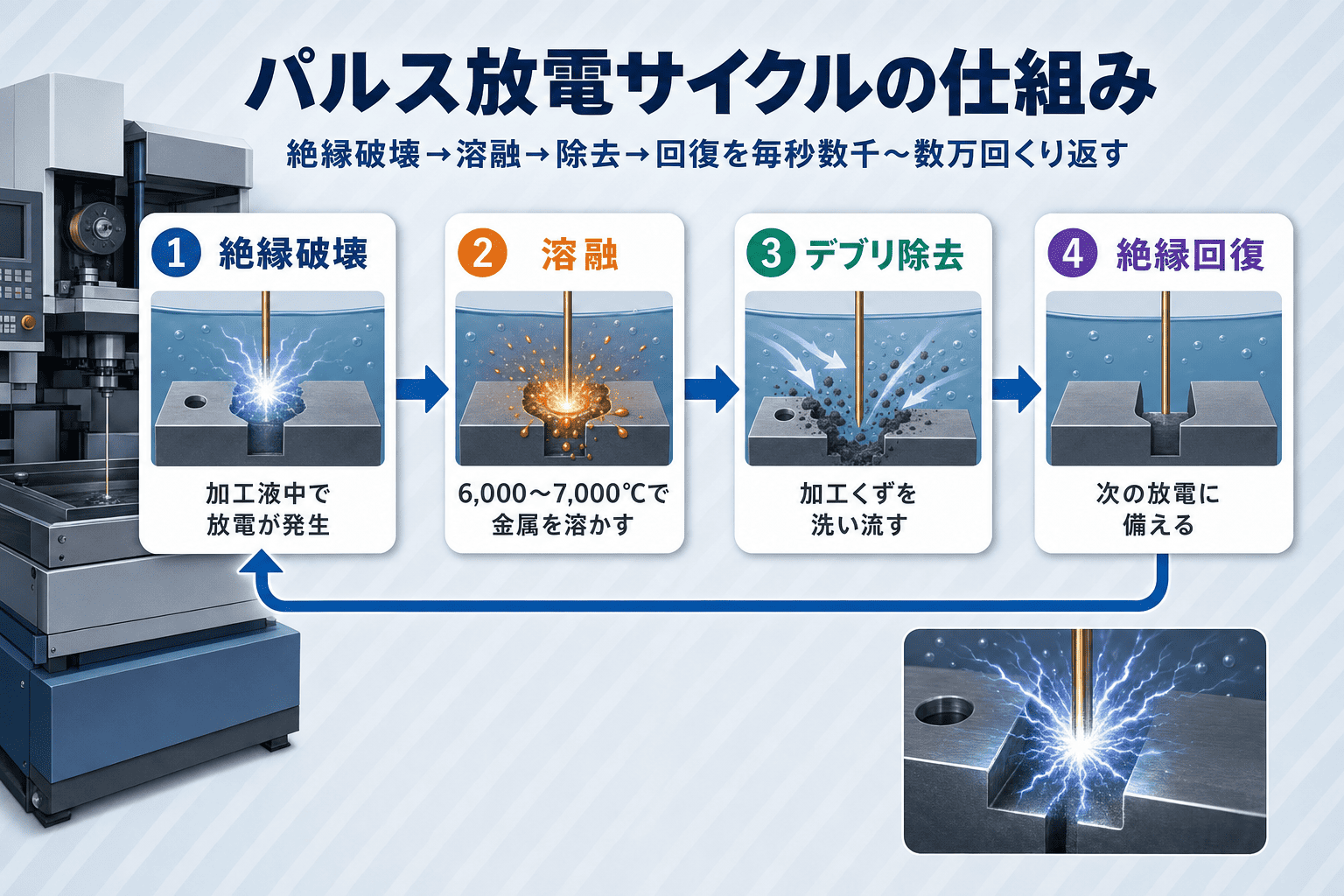

パルス放電のサイクルと加工温度

放電加工の基本サイクルは「絶縁破壊→溶融→除去→回復→絶縁破壊」の繰り返しです。

ワイヤと被加工物の間隙（数μm〜数十μm・加工条件により変動）に電圧をかけると、絶縁性加工液が絶縁破壊を起こして放電が発生します。

このとき生じるアーク柱（プラズマ柱）の中心温度は局所的に6,000〜7,000℃に達し、金属を瞬時に溶融させます。

この「絶縁破壊→溶融→除去→回復」のサイクルが、1回あたり数μsという極めて短い間隔で毎秒数千〜数万回繰り返されることで加工が成立する仕組みです。

なお、この6,000〜7,000℃はアーク柱中心の局所温度であり、加工物全体が高温になるわけではありません。

非接触かつパルス制御による局所加工であるため、被加工物への熱影響は周辺エリアに限定されます。

加工液（水・油）の役割——なぜ水の中で加工するのか

「水の中で電気を流しているのに感電しないのか？」——これは多くの方が抱く素朴な疑問です。

答えは加工液の種類にあります。一般的に使われるのは純水（超純水）または絶縁性油で、いわゆる「水道水」ではありません。

純水は電気を通さない性質（絶縁性）を持つため、感電の心配はなく、放電をワイヤと被加工物の間隙に集中させる役割を果たします。

加工液には以下の4つの機能があります。

1. 絶縁性確保——放電を一点に集中させて加工精度を安定させる
2. 冷却——加工物・ワイヤの温度上昇を抑える
3. デブリ排出——溶融除去された加工くずを洗い流す
4. 絶縁性の素早い回復——次の放電サイクルを安定させる

水仕様と油仕様の主な違いを整理すると以下のとおりです。

油仕様は60℃超で発火リスクが生じるため、JIS B 6032:2016（放電加工機の安全要求事項）に基づく独立した2系統の温度感知システムおよび消防設備への対応が義務付けられています。

※2

出典：JIS B 6032:2016「工作機械-安全性-放電加工機」｜日本産業標準調査会

https://kikakurui.com/b6/B6032-2016-01.html

ワイヤ電極線の種類と線径

標準的なワイヤ線径はφ0.05〜0.30mmで、最も多用されるのはφ0.20mmです。

人間の髪の毛の直径が約70μmであるのに対して、φ0.05mm（50μm）のワイヤはそれより細い計算になります。

微細加工用にはφ20μm（0.02mm）まで対応する機種もあるとされており、超精密金型・医療機器部品などの用途で使われています。

ワイヤの材質は主に以下の3種類です。

• 真鍮（黄銅）ワイヤ：主流。汎用加工での使用に適している
• タングステン・モリブデンワイヤ：引張強度が高く細径化に有利。高精度・難加工用
• コーティング複合線：ピアノ線などにコーティングを施したもの。放電特性向上を目的に使用

※3

出典：精密部品加工センター「ワイヤーカットにおけるワイヤー線の太さの違いについて」

https://fa-parts-machining.com/column020/

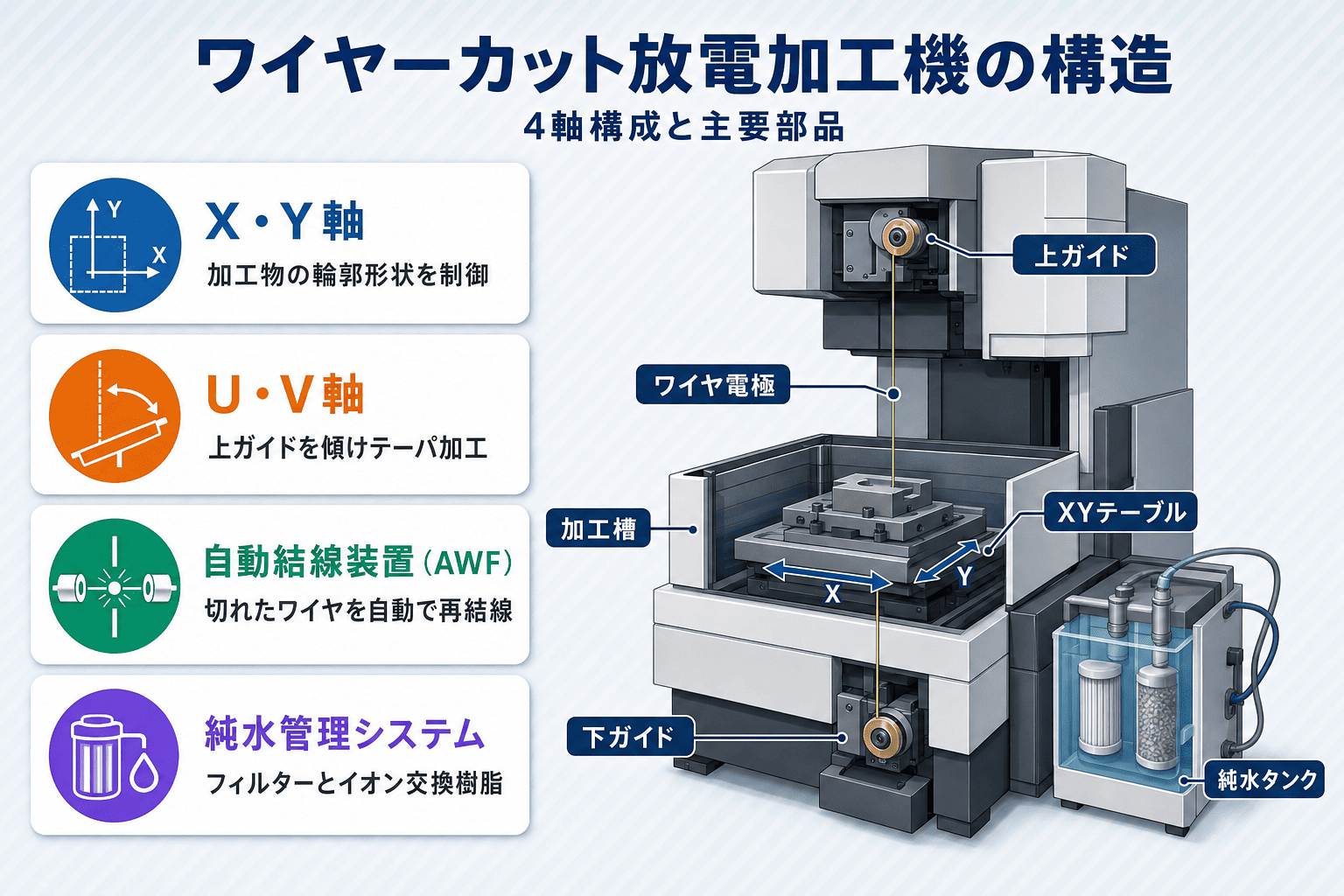

ワイヤーカット放電加工機の構造と主要部品

ワイヤーカット放電加工機の機械構造を理解しておくと、導入後の操作・保守や中古機選定での不具合チェックに役立ちます。

主要部品の役割を知ることで、「なぜその機能が重要か」という視点で機械を評価できるようになります。

軸構成（X・Y・U・V軸）と加工テーブル

ワイヤーカット放電加工機は通常、以下の4軸構成を持ちます。

• X・Y軸：加工物の輪郭（平面形状）を制御する軸。加工テーブルが動く
• U・V軸：上ガイドを傾斜させる追加軸。テーパ加工（斜め切断）を可能にする
• Z軸：上ガイドの高さを板厚に応じて調整する

X・Y軸が輪郭形状を、U・V軸がテーパ角度を同時に制御するため、傾いた面を持つ複雑な3次元形状への対応が可能です。

代表機種（ファナック ROBOCUT α-CiC）の場合、ストロークはX400×Y300mm〜X600×Y400mm、UV軸は±60mm〜±100mmの範囲に対応しています。

※2026年5月時点。最新スペックはメーカーへ要確認。

加工テーブルには被加工物を固定し、NC制御装置からの指令に従ってXY方向へ精密に移動する仕組みです。

自動結線装置（AWF）とNC制御装置

自動結線装置（AWF：Automatic Wire Feeder）は、ワイヤが切断されたあと自動でワイヤを再結線する装置で、長時間の連続無人運転に欠かせません。

ファナックは「AWF3」、ソディックは「スーパージェットAWT（またはFJ-AWT）」など、各メーカーが自動ワイヤ結線機能を搭載しており、夜間・休日の無人加工を支える重要な要素技術です。

NC制御装置はX・Y・U・V軸の動作をプログラムに従って自動制御します。

三菱電機のMG-RシリーズはAI制御「Maisart」、ファナックはロボット連携による完全自動化ラインへの対応など、メーカー各社がNC制御の知能化・自動化に注力しています。

純水管理システム（フィルター・イオン交換樹脂）

水仕様の機械では、水道水をイオン交換樹脂で純水化し、比抵抗値を一定範囲内（機種・用途により異なる）に管理することが安定加工の前提です。

放電加工中は被加工物から金属イオンが加工液中に溶け出し、比抵抗値が低下するため、フィルターとイオン交換樹脂の定期交換が必要になります。

フィルターが目詰まりすると加工液の循環が悪化し、デブリ排出不良からワイヤ断線につながるため、消耗品管理のサイクルを把握した上で計画的なメンテナンスを立てておくことが肝心です。

※1

出典：ソディック公式 SurVibes「放電加工時の加工液の重要な役割とは？」｜ソディック株式会社

https://www.sodick.co.jp/survibes/articles/machine-tools/0004/

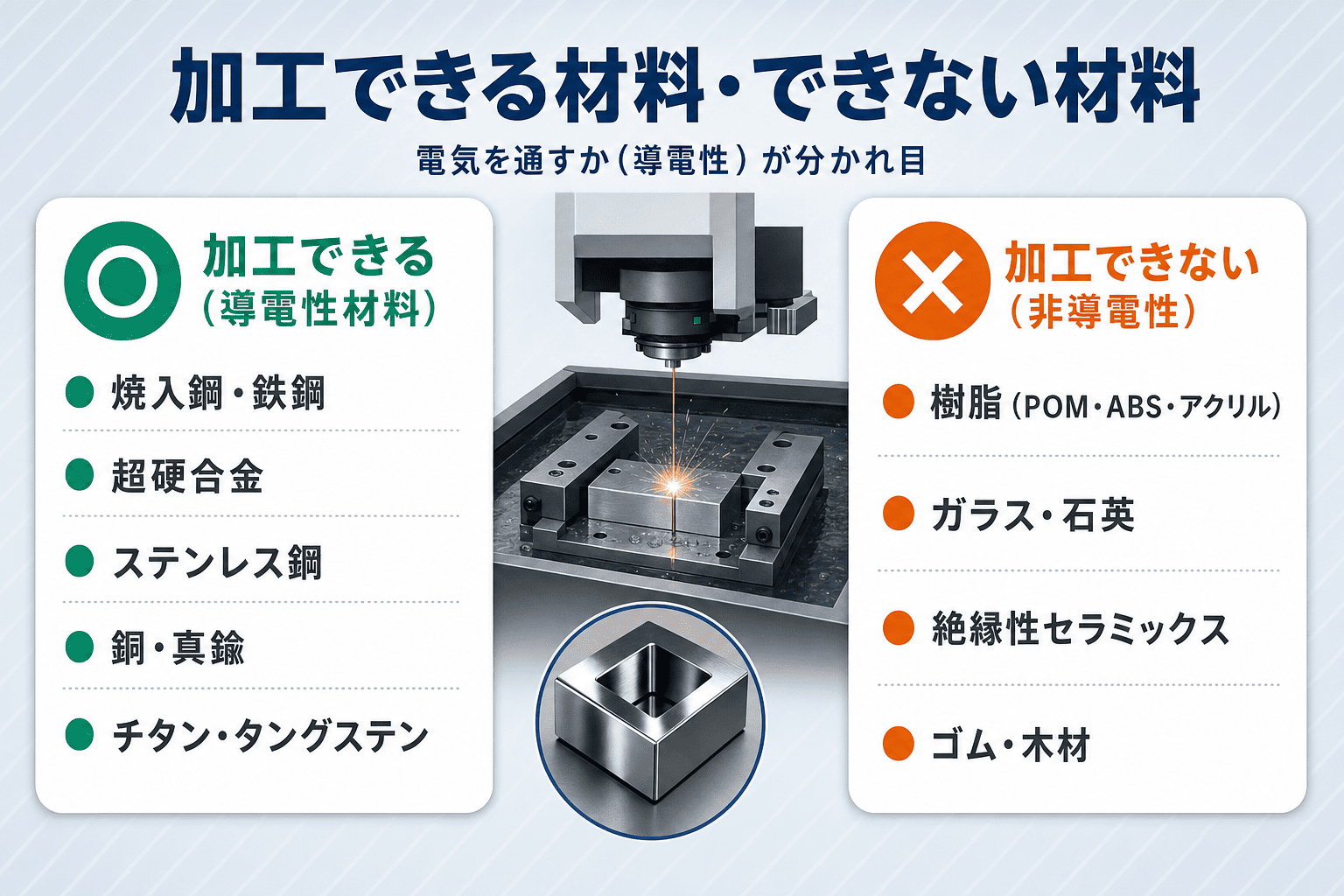

加工できる材料・できない材料

ワイヤーカット放電加工機は「電気が流れる材料（導電性材料）なら何でも加工できる」という点が最大の特長です。

切削加工では工具摩耗の問題から難しい高硬度材料も、放電現象を利用する非接触加工のため硬度に関係なく加工できます。

加工可能な材料（導電性材料の種類）

「電気が流れる材料であれば、どんなに硬い素材でも加工できる」——これがワイヤーカット放電加工機の核心です。

代表的な加工可能材料は以下のとおりです。

• 鉄鋼・焼入鋼：プレス金型やパンチ、精密治具に広く使用
• 超硬合金：ドリル・エンドミルの刃型など、最も硬い材料の一つ
• ステンレス鋼：医療機器部品・食品機械部品など耐食性が求められる用途
• 銅・真鍮：電気接点・バスバー・精密部品
• アルミニウム：航空機部品・半導体装置部品
• チタン・タングステン・モリブデン：航空宇宙・医療分野の難削材
• 導電性セラミックス：一部の特殊用途

特に「焼き入れ後の鋼材をそのまま加工できる」点は、焼入れ前後の変形を心配せずに最終仕上げまで持ち込めるため、金型製造現場での生産性向上に直結します。

加工不可の材料と例外ケース

電気を通さない非導電性材料は、原則として加工できません。

主な加工不可材料は以下のとおりです。

• 樹脂（プラスチック）：一般的なPOM・ABS・アクリルなど
• ガラス・石英
• 絶縁性セラミックス（アルミナ・ジルコニアなど）
• ゴム・木材・紙

ただし、例外的に加工できるケースがあります。導電性付与剤を含む樹脂や導電性セラミックスなど、素材自体に一定の導電性がある場合は加工可能です。

「この材料はワイヤーカットで加工できるか？」と判断に迷う場合は、材料の比抵抗値（体積抵抗率）をメーカーに確認するのが確実な方法です。

※1

出典：ソディック公式 SurVibes「ワイヤ放電加工機とは」｜ソディック株式会社

https://www.sodick.co.jp/survibes/articles/machine-tools/1586/

ワイヤーカット放電加工機の加工精度と面粗度

「±0.01mmの精度とはどのくらい細かいのか？」——人間の髪の毛の直径が約70μmであることを踏まえると、±10μm（0.01mm）はその7分の1の精度に相当します。

このスケール感を掴むことで、ワイヤーカット放電加工機がいかに高精度な加工を実現しているかが実感できます。

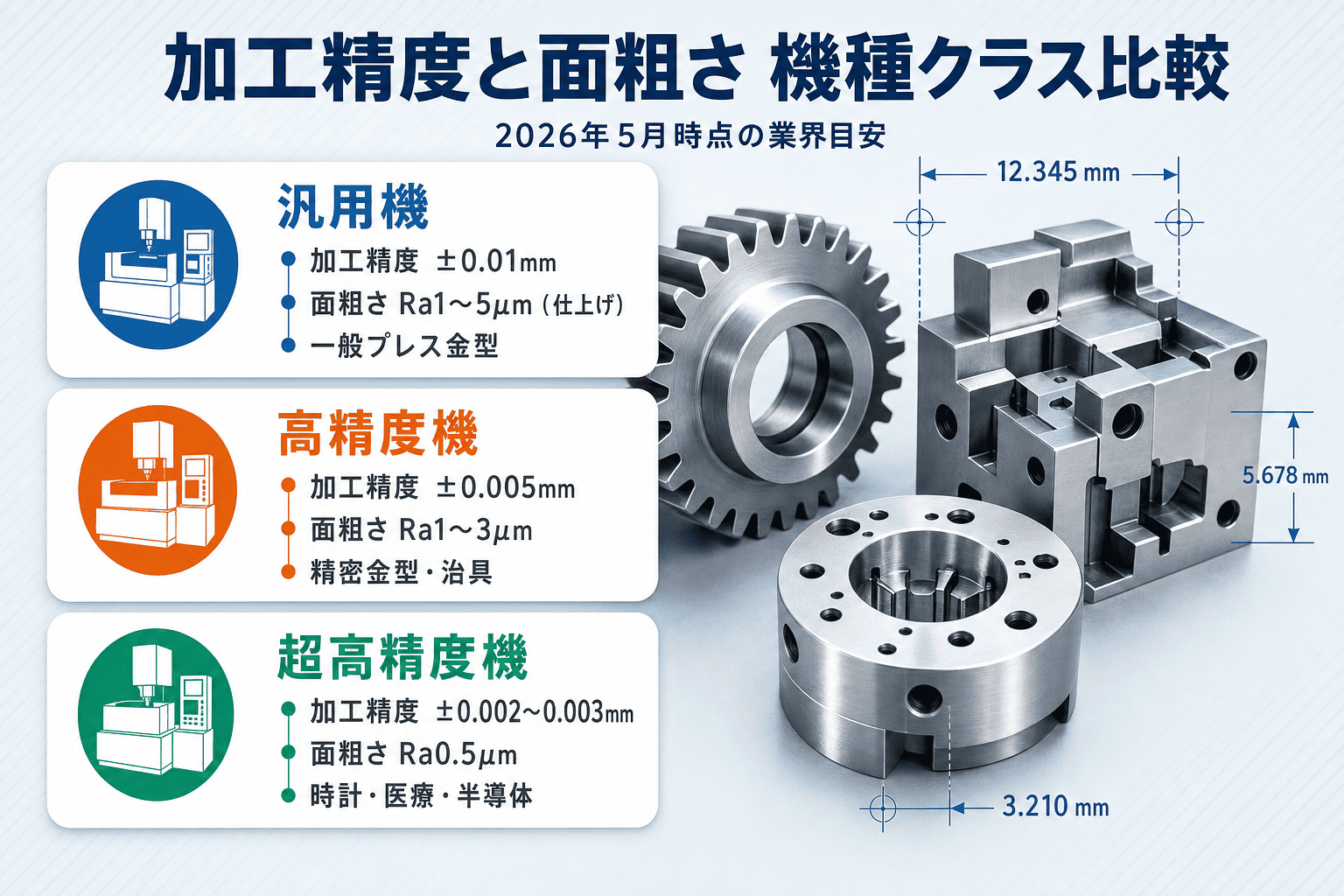

汎用機・高精度機・超高精度機の精度レンジ

機種クラスごとの加工精度と面粗さは以下のとおりです（2026年5月時点の業界目安。最新スペックはメーカーへ要確認）。

面粗さはRa（算術平均粗さ：表面の凹凸の平均的な高さを示す指標）で表されます。

加工回数によっても大きく変わり、1回目の粗加工ではRa約10〜20μm程度ですが、4〜5回の仕上げ加工を重ねることでRa1〜5μmの高精度な面粗度を得られます。

板厚対応については、標準機で約300mmまでの切断加工が可能です。Z軸ストロークの大きな大型機ではさらに対応できます。

テーパー加工と無人運転（24時間稼働）

テーパー加工とは、U・V軸を使ってワイヤを傾斜させながら切断し、断面が斜めになった形状を作る加工です。

抜き勾配が必要なプレス金型のダイや、テーパー形状の精密部品に用いられます。

ファナック ROBOCUT α-CiCの場合、最大±30°〜±45°のテーパ角度に対応しています。

無人運転については、AWF（自動結線装置）とNC制御の組み合わせにより、ワイヤ切断後の自動復帰・多工程の連続加工が可能です。

夜間や休日に複数ワークを自動加工し、翌朝には完成品が揃っている——これがワイヤーカット放電加工機を導入する現場での実際の使い方のひとつです。

※1

出典：キンコー「ワイヤーカット放電加工機の加工精度の違いについて」｜キンコー精機

https://www.micro-and-precision-products.com/knowledge/

形彫り放電加工機・細穴放電加工機との違い

放電加工（EDM）の3形態は目的と使い方が明確に異なります。

「ワイヤーカットと形彫り、どちらを使えばいいか」は実務上よく問われる疑問のひとつです。

適切な使い分けを知ることで、加工の依頼先選定や設備導入の判断精度が上がります。

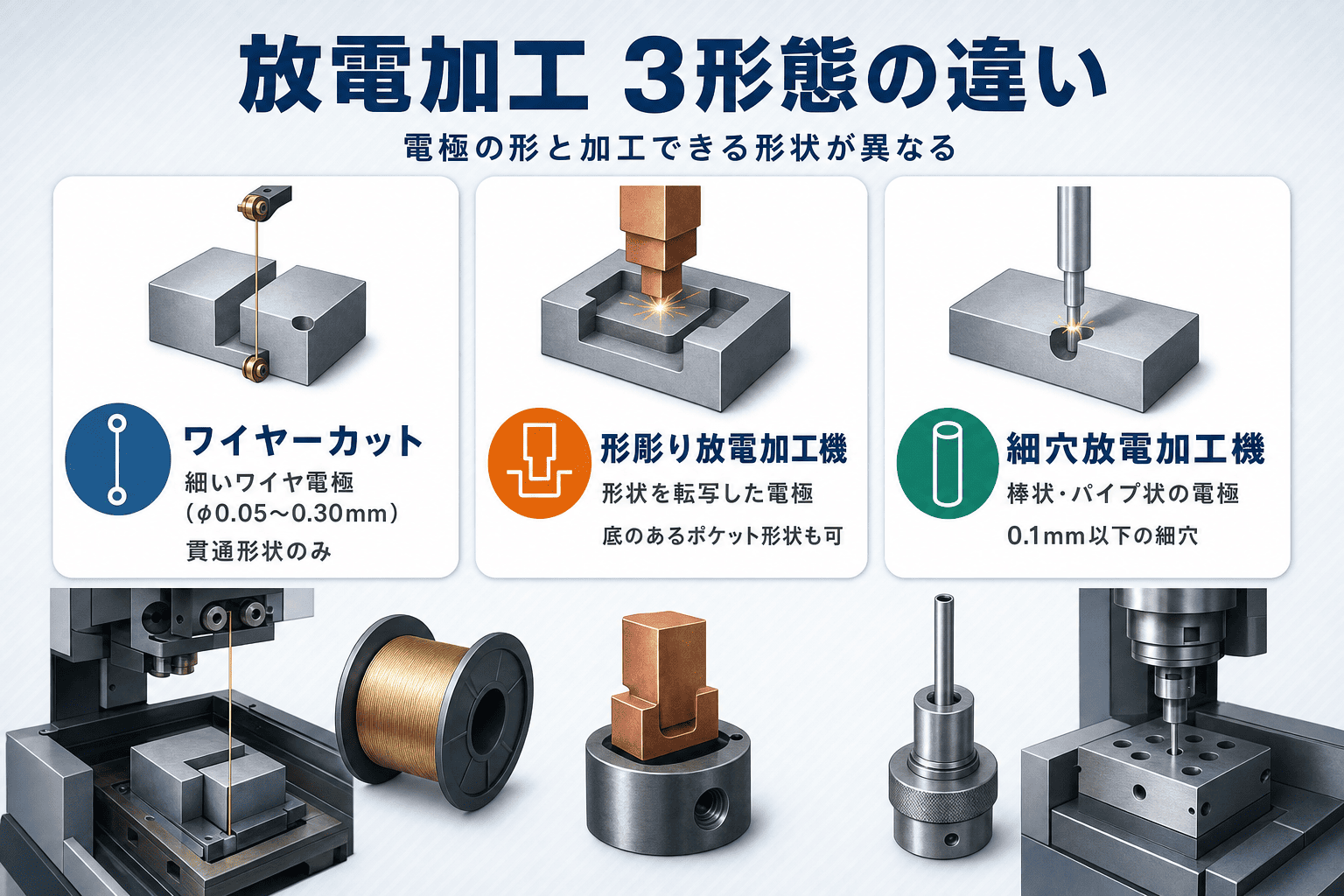

3形態の比較（ワイヤ・形彫り・細穴）

ワイヤーカット放電加工機で最も重要な制約は「貫通形状しか加工できない」という点です。

底のある形状（ポケット形状）は形彫り放電加工機の領域であるため、両者を組み合わせて使うのが実務の基本です。

プレス金型製造での連携ワークフロー

プレス金型の製造現場では、ワイヤーカット放電加工機と細穴放電加工機が連携して使われるケースがあります。

代表的なワークフローは以下のとおりです。

1. 素材準備：焼入鋼の素材を準備する
2. スタート穴加工：細穴放電加工機でワイヤを通すためのスタート穴（1mm程度）を加工
3. ワイヤーカット加工：スタート穴にワイヤを通し、ダイの輪郭形状をカット
4. 形彫り加工（必要に応じて）：ポケット形状がある部位は形彫り放電加工機で加工
5. 研削・仕上げ：精密研削で最終寸法に仕上げる

「加工物の中央部分から形状を抜く場合（閉じた輪郭形状）は、ワイヤを通すスタート穴を細穴放電加工機で事前に開けることが必要」という点が実務上のポイントです。

※1

出典：精密部品加工センター「ワイヤーカットと型彫放電加工の違い」

https://fa-parts-machining.com/column032/

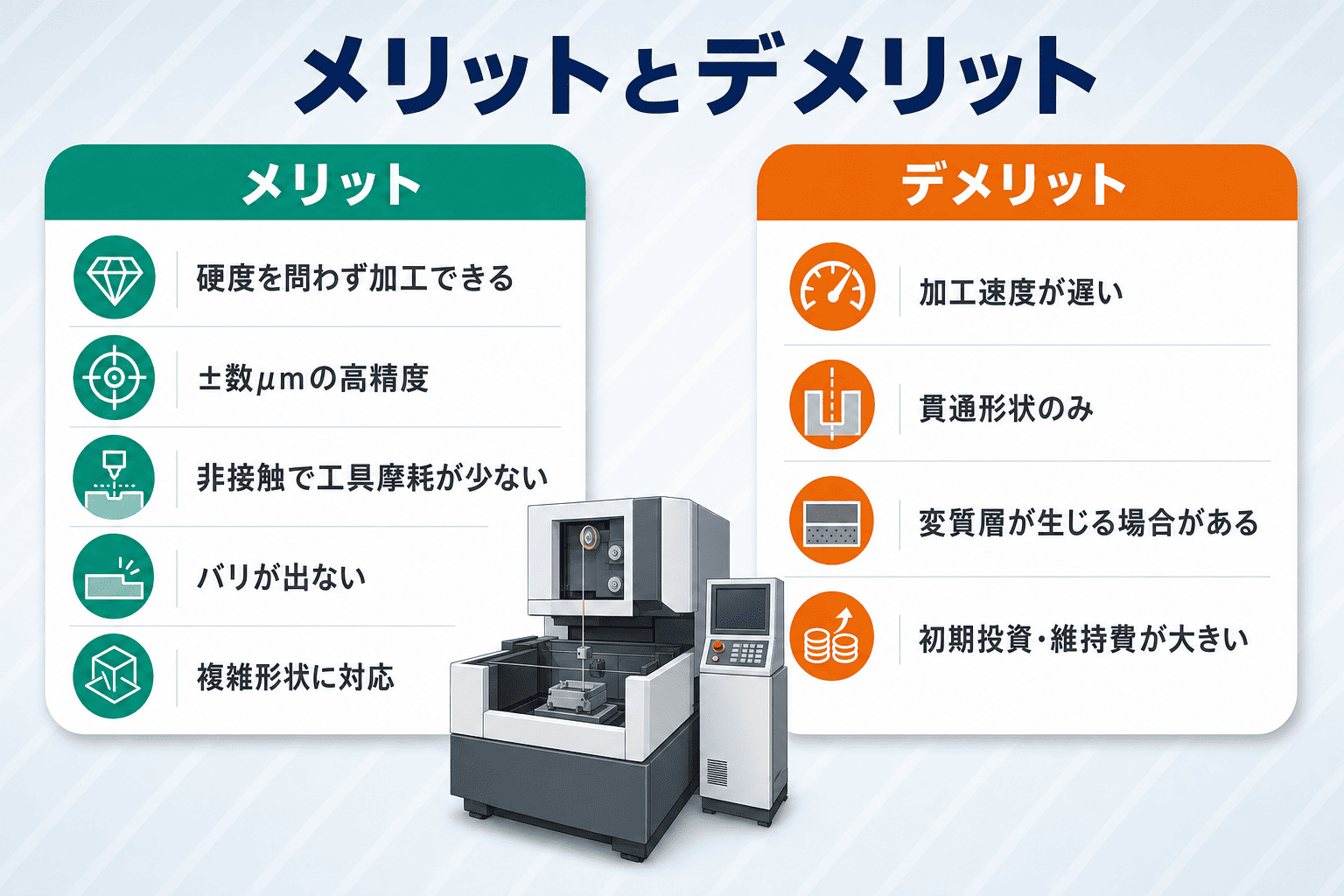

ワイヤーカット放電加工機のメリットとデメリット

ワイヤーカット放電加工機の導入を検討するうえで、メリットとデメリットの両面を正確に把握することは欠かせません。

マシニングセンターや切削加工機との比較で「どの場面でワイヤーカットが最適か」を判断できるようになります。

5つのメリット

ワイヤーカット放電加工機の最大の強みは、導電性さえあれば材料の硬さに関係なく高精度加工ができる点です。

1. 硬度不問の加工：焼入鋼・超硬合金・チタンなど、切削工具では難しい材料も加工できる
2. 高精度加工：±数μmの精度が安定して得られ、精密金型・精密部品に対応
3. 非接触加工：ワイヤと被加工物は接触しないため、工具摩耗による精度劣化が少ない
4. バリ発生なし：後処理工程を簡素化でき、工程短縮に貢献
5. 複雑形状への対応：シャープなコーナー、内側形状（凸・凹・スロット）の加工が可能

マシニングセンタや切削加工機と比較して工具交換・段取り替えのコストが少なく、複雑形状の単品・少量生産では経済的に有利です。

4つのデメリットと注意点

一方で、実務上知っておくべきデメリットも複数あります。

1. 加工速度が遅い：鋼で20〜500mm/分程度。レーザー加工（700〜10,000mm/分）と比較して大幅に低く、量産には不向き
2. 貫通形状のみ：底のあるポケット形状の加工は不可。形彫り放電加工機との使い分けが必要
3. 変質層（再焼入れ層）の発生：加工表面には放電により溶融層や再焼入れ層（硬くて脆い変質層）が生じる場合がある。高精度・高品質が求められる用途では後処理が必要
4. 初期投資とランニングコストが大きい：新品価格は1,000万円〜（後述）、ワイヤ・フィルター・イオン交換樹脂の消耗品コストが継続的に発生

特に変質層の問題は、競合記事では触れられないことが多い実務上の重要ポイントです。

また、油仕様を採用する場合は消防法および地方自治体の火災予防条例に基づく届出・防火管理が必要です（JIS B 6032:2016準拠）。

※1

出典：PROTERIAL（旧日立金属）「放電加工機とは」｜プロテリアル株式会社

https://www.proterial.com/blog/st/st025.html

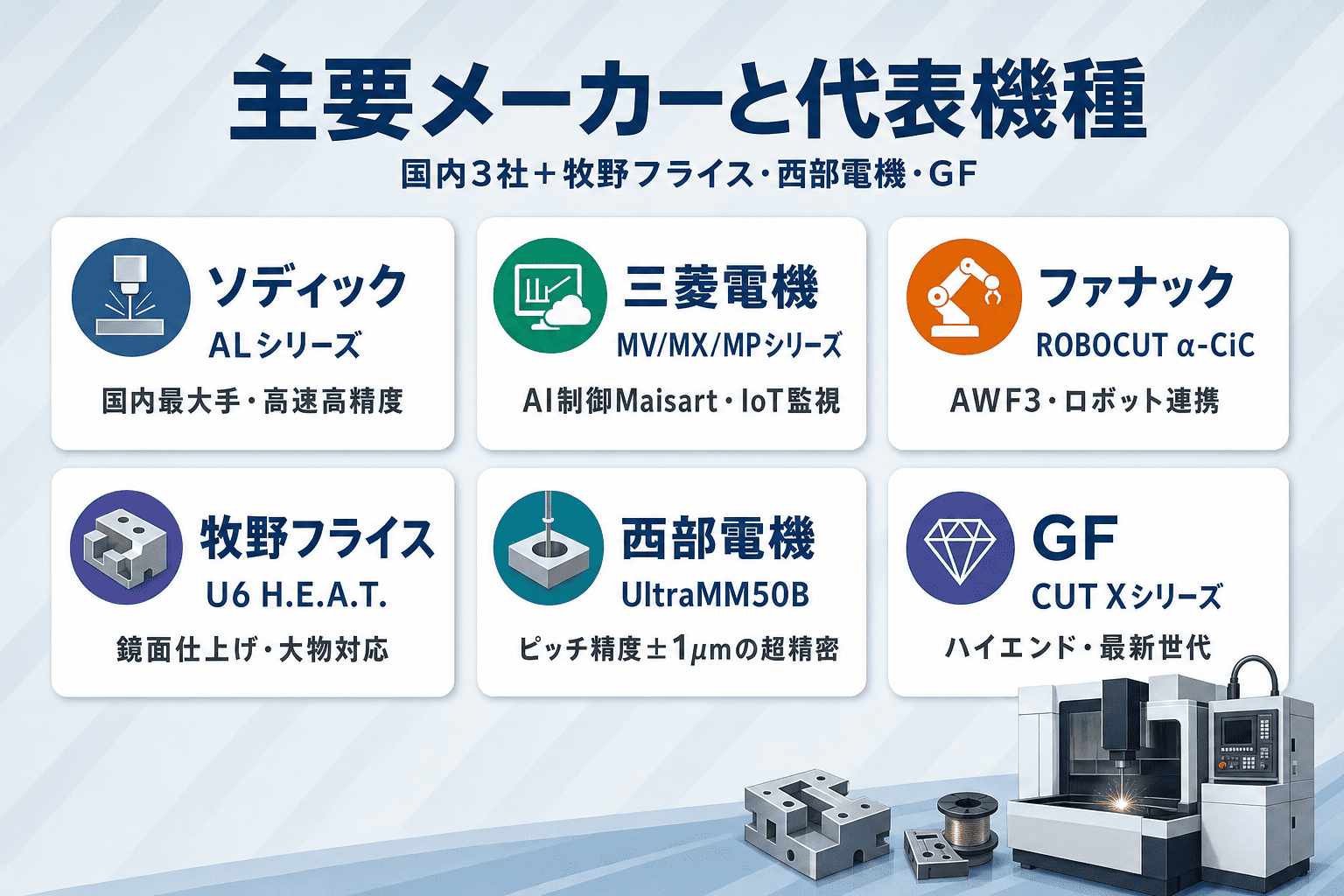

主要メーカーと代表機種の比較

ワイヤーカット放電加工機の国内市場は、ソディック・三菱電機・ファナックの3社がシェアを牽引し、牧野フライス・西部電機が超精密領域で存在感を持ちます。

海外ではスイスのGF（AgieCharmilles）が医療・時計などハイエンド分野で高い評価を受けています。

国内3メーカー（ソディック・三菱電機・ファナック）

ソディック（ALシリーズ）は、1981年から放電加工機を展開する国内最大手です。

リニアモータ駆動・ワイヤ回転機構「i Groove + Edition」が特長で、高速高精度の加工を実現します。

機種ラインアップはエントリー機から大物加工機（AQ900L/1200L/1500L）まで幅広く、NC装置・電源・モーション制御をすべて自社開発している点も強みです。

三菱電機（MV/MX/MPシリーズ）は、AI制御技術「Maisart」を搭載したインテリジェント制御が特長です。

IoTリモート監視機能（Remote4U）により、加工状況の遠隔監視も可能です。

ラインアップは超高精度油加工液仕様のMXシリーズ（フラッグシップ）から生産性重視のスタンダードMVシリーズまで、計6シリーズを展開しています。

ファナック（ROBOCUT α-CiCシリーズ）は、高信頼性の自動結線「AWF3」と放電制御「iPulse3」が特長です。ファナックのFA（ファクトリーオートメーション）技術との親和性が高く、ロボット連携による無人加工ラインの構築に強みを持ちます。

牧野フライス・西部電機・GF（AgieCharmilles）

牧野フライス（U6 H.E.A.T.）は0.4mmワイヤ対応・高速加工を謳う機種で、鏡面仕上げが求められる精密金型用途に定評があります。テーブルサイズ910×710mm、最大加工物質量1,500kgの大物対応力も特長です。

西部電機（UltraMM50B/MM50UP）は、ピッチ精度±1μmという超精密加工領域に特化したメーカーです。使用ワイヤ径φ0.05〜0.3mmに対応し、時計部品・光学部品・半導体装置部品など極限精度が求められる分野で採用されています。

GF Machining Solutions（CUT Xシリーズ）は2024〜2025年の最新世代機で、Twin-wire技術とサーマル補正機能を標準装備しています。スタンピング・モールディング・マイクロマシニング（電子部品・医療・自動車）と幅広い用途への対応力を持つブランドです。

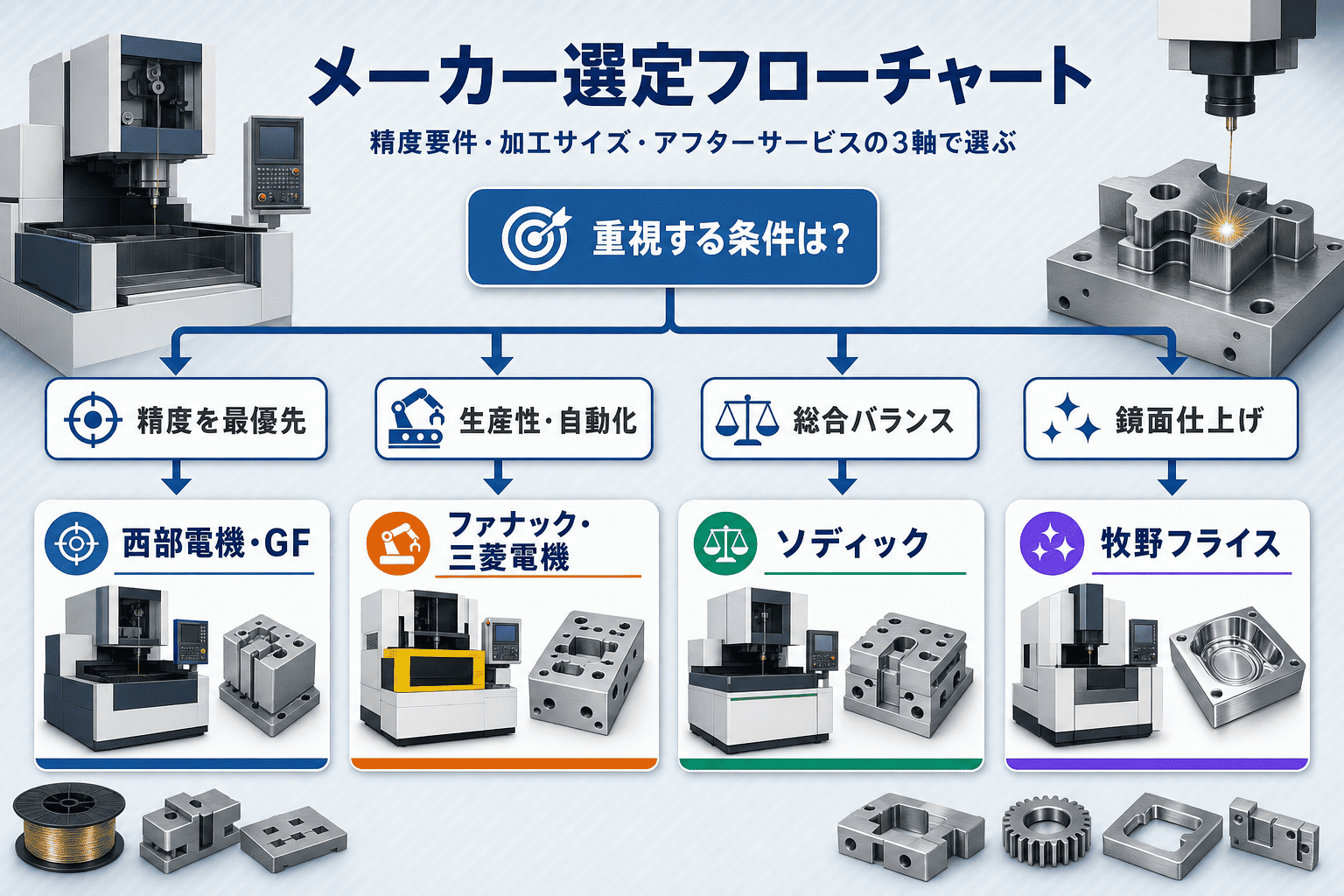

メーカー選定の実務ポイント

メーカー選定では「精度要件・加工サイズ・アフターサービス体制」の3軸が重要です。

• 精度最優先：西部電機（超高精度）、GF AgieCharmilles（ハイエンド）
• 生産性・自動化優先：ファナック（ロボット連携）、三菱電機（IoT監視）
• 総合バランス：ソディック（高速高精度・幅広いラインアップ）
• 精密金型の鏡面仕上げ：牧野フライス

また、部品供給・サポート体制の長期継続性も導入後の維持コストに直結します。メーカーのサービス拠点が自社工場の近くにあるかどうかも確認しておくと安心です。

※1

出典：ソディック公式 ワイヤ放電加工機｜ソディック株式会社

https://www.sodick.co.jp/products/tool/wedm/

価格相場と中古市場——新品・中古の選び方

ワイヤーカット放電加工機は「価格相場を知っている」と「知らない」では、導入交渉や中古機選定の判断精度に大きな差が生まれます。

競合記事では扱いが薄いこのトピックを、実際の市場データを基に整理します。

新品価格の目安（1,000〜5,000万円）

新品ワイヤーカット放電加工機の参考価格レンジは以下のとおりです（2026年5月時点の業界目安。最新価格は各メーカーへ要確認）。

なお、放電加工機全体の概説記事では価格レンジを3,500万円程度までと記載しているケースがありますが、ワイヤーカット専用機では超高精度・大型機が5,000万円を超えることがあります。

メーカー公式の正式価格表は通常非公開のため、上記は業界記事・販売実績ベースの概算値です。

温度管理装置・自動化システム・付属オプションの有無で大きく変動するため、見積もりの段階で複数メーカーから比較することをお勧めします。

中古ワイヤーカット放電加工機の価格レンジと選定チェック

中古市場では新品価格の30〜60%程度が相場の目安です（2026年5月時点。最新の在庫・相場は販売業者へ要確認）。

年式・稼働時間・整備状況によって大きく変動するため、価格だけで判断せず、機械の状態を詳細に確認することが大切です。

ある製造業経営者のYouTube報告によると、中古機の修理サービスを呼んだ場合「出張費諸々含めて10万円以上になることが珍しくない」という声があります。

また、バッテリー交換の頻度は「1〜1.5年に1回」のサイクルが実態として報告されています（2024年10月時点の実体験情報）。

中古機を選定する際の重要チェックポイントは以下のとおりです。

• [ ] 電源投入・NC装置の起動確認：アラームエラーの有無を目視確認
• [ ] AWF（自動結線装置）の動作確認：結線成功率・動作速度を実際に確認
• [ ] 加工液・ポンプ系統の水漏れ確認：フレーム・タンク周辺・ガスケット状態
• [ ] 加工精度の実測：テスト加工を行い、実際の加工精度を確認（仕様書値との比較）
• [ ] ワイヤガイド・フィルター・イオン交換樹脂の状態確認：消耗品交換直前のコスト計算も忘れずに
• [ ] バッテリー（NC装置用）の残量・前回交換からの経過期間確認

「中古価格が安い＝お得」とは限りません。修理費・消耗品交換費用を含めた総コストで比較することが中古機選定の核心です。

※1

出典：Jig Match（株式会社大成精機）「ワイヤーカット（ワイヤー放電加工）とは」

https://ts-taisei.co.jp/jigmatch/blog/wire_discharge/

ランニングコストと保守管理のポイント

「導入コスト」だけでなく「導入後の維持費」を見通すことが、設備投資の失敗を防ぐ上で重要です。

ワイヤーカット放電加工機のランニングコストは、競合記事でほとんど扱われない差別化ポイントの一つです。

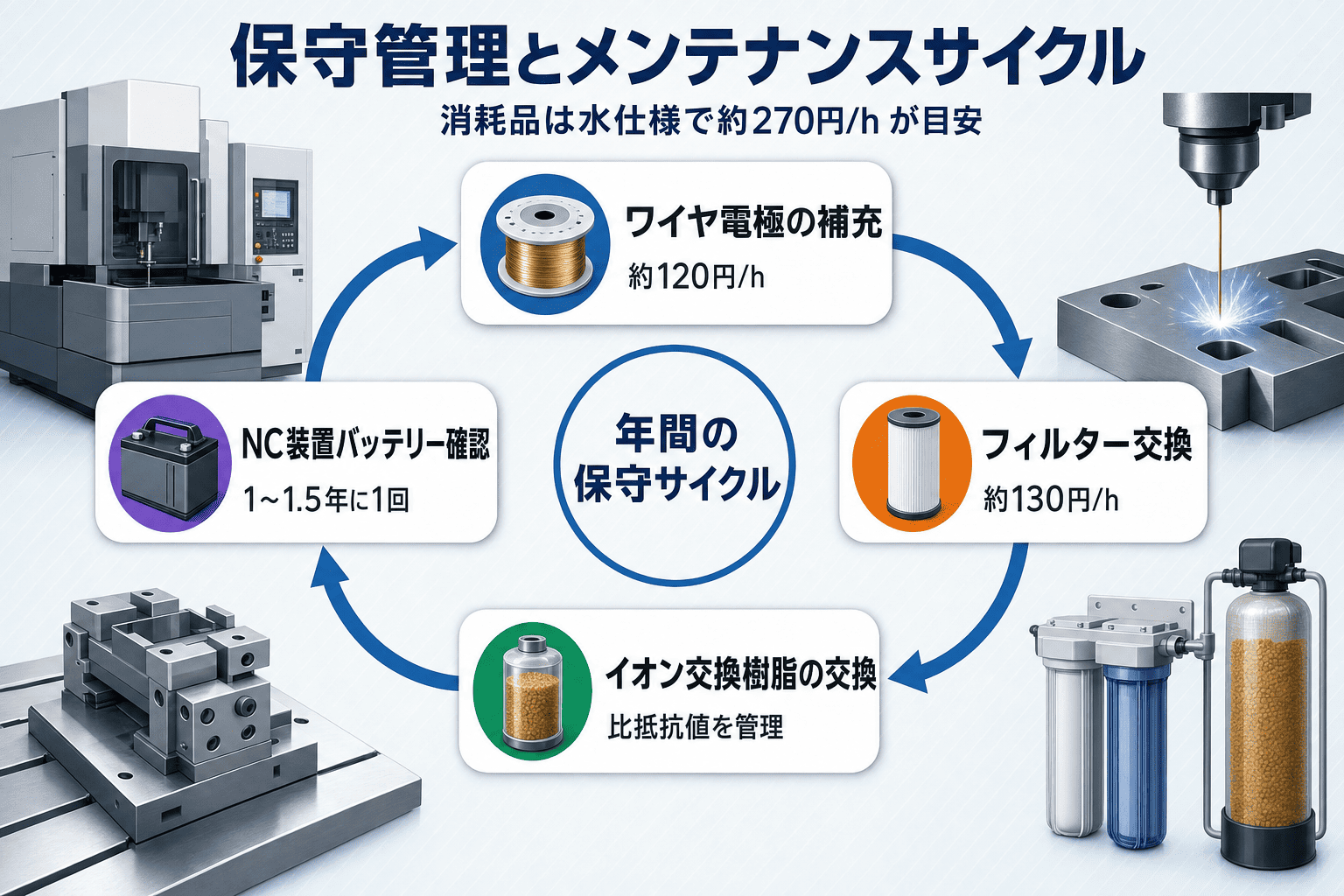

主な消耗品とコスト試算（ワイヤー・フィルター・樹脂）

水仕様の場合、主な消耗品と1時間あたりのコスト目安は以下のとおりです（業界試算例。加工条件・機種・電力料金により大きく変動します）。

100時間稼働すると消耗品だけで5万円超のコストが発生します。

月200〜300時間稼働する現場では、年間の消耗品コストが100万円を超えることも珍しくないため、予算計画に組み込んでおくことが大切です。

※1

出典：タイナテック「ワイヤーカット【ランニングコスト試算】」｜タイナテック株式会社

https://www.ipros.jp/product/detail/2000568309/

ワイヤー寿命と加工効率を上げる4つのポイント

ランニングコスト削減の鍵は「ワイヤ電極の寿命延長」と「加工効率向上」の両立です。

YouTube動画でも取り上げられている実務ポイントとして、以下の4つが参考になります。

1. 電流・パルス幅の適切な調整：ワイヤへの熱負荷を下げ、断線リスクと摩耗を軽減する
2. 均一で高純度のワイヤ選定：銅・真鍮ワイヤの純度・均一性が加工安定性と寿命に直結する
3. 冷却液によるデブリ排出の最適化：加工槽内の流量・圧力を適切に設定し、デブリが再付着しないよう管理する
4. ワイヤの張力とフィード速度の最適化：張力が低すぎると断線しやすく、高すぎると切断精度に影響するため、材質・板厚に合わせた設定が必要

これらの調整を適切に行うことで、消耗品コストの削減と加工効率の向上を同時に実現できます。

中古機導入後に備えるメンテナンスサイクル

中古機を導入した場合、特に注意が必要なのがNC装置用バッテリーの交換サイクルです。

製造業経営者の実体験報告によると、バッテリー交換の頻度は「1〜1.5年に1回」のサイクルが実態として挙げられています（2024年10月時点の情報）。

バッテリーが切れるとNC装置のパラメータが消えてしまうため、導入前に「前回の交換からどれだけ経過しているか」を必ず確認することが大切です。

また、出張修理を依頼すると出張費を含めて10万円以上に膨らむケースも少なくありません。

中古機導入後のメンテナンス計画は、単に機械の価格だけでなく、修理費・消耗品・定期点検費用を含めた総コストで考える——これが、設備投資で後悔しないための基本的な考え方です。

ワイヤーカット放電加工機の売買・導入ならシェアリングファクトリー

シェアリングファクトリーは、中古工作機械の売買・レンタルを専門とするサービスです。

ワイヤーカット放電加工機をはじめとする放電加工機・NC旋盤・マシニングセンタなど多様な工作機械の在庫を取り扱っており、「まずは中古機で試したい」「コストを抑えて設備を増強したい」というニーズに幅広く対応しています。

新品の30〜60%程度の価格帯で導入できる中古工作機械を豊富に揃えており、機種・年式・価格帯など条件を絞った検索が可能です。

買取・売却のご相談も承っており、設備の更新や事業の整理時にも活用いただけます。

工作機械の売買・導入でお困りの際は、シェアリングファクトリーへお気軽にお問い合わせください。

ワイヤーカット放電加工機についてよくある質問

ワイヤーカット放電加工機に関してよく寄せられる疑問にお答えします。

Q1. ワイヤーカット放電加工機で加工できない材質は何ですか？

電気を通さない非導電性材料は加工できません。具体的には、樹脂（POM・ABS・アクリルなど）、ガラス、絶縁性セラミックス（アルミナ・ジルコニアなど）、ゴム、木材が対象です。

ただし、導電性付与剤を含む樹脂や導電性セラミックスは例外的に加工できます。「加工できるか」の判断に迷う場合は、材料の比抵抗値をメーカーに確認するのが確実です。

Q2. ワイヤーカット放電加工機と形彫り放電加工機の違いは何ですか？

最大の違いは「加工できる形状」です。ワイヤーカット放電加工機は貫通形状のみ加工できますが、形彫り放電加工機は底のあるポケット形状も加工できます。

電極の形態も異なり、ワイヤーカットは細いワイヤ電極を糸のこ状に使うのに対し、形彫りは加工形状を転写した電極を被加工物に押し当てて形状を作ります。用途に応じた使い分けが重要です。

Q3. ワイヤーカット放電加工機の加工精度はどのくらいですか？

機種クラスにより異なります。汎用機は±0.01mm（±10μm）、高精度機は±0.005mm（±5μm）、超高精度機（西部電機MM50UPなど）は±0.002〜0.003mmでピッチ精度±1μmを実現します（2026年5月時点の業界目安）。

面粗さは粗加工でRa10〜20μm程度、4〜5回の仕上げ加工を経るとRa1〜5μmに向上します。

Q4. 加工液は水と油のどちらを選ぶべきですか？

加工目的によって使い分けるのが基本です。加工速度を重視するなら水（純水）仕様、面粗さ・精度を重視するなら油仕様が有利です。

実務では「水仕様で粗加工→油仕様で仕上げ」という使い分けを行う現場もあります。油仕様は消防法に基づく火災対策（温度監視・防火設備）が必須のため、設置環境の確認も欠かせません。

Q5. 中古ワイヤーカット放電加工機を購入する際の注意点は？

購入前に確認すべき主なポイントは、年式・稼働時間・AWF（自動結線装置）の動作確認・水漏れの有無・テスト加工による精度実測・NC装置用バッテリーの残量です。

出張修理を呼ぶと10万円以上かかるケースもあり、バッテリー交換は1〜1.5年に1回が目安のサイクルです（2024年10月時点の実体験情報）。機械本体の価格だけでなく、修理費・消耗品費を含めた総コストで判断することが賢明です。

まとめ：ワイヤーカット放電加工機

この記事のポイントを以下にまとめます。

• ワイヤーカット放電加工機は、絶縁性加工液中のパルス放電で導電性材料を溶融・切断する工作機械。 焼入鋼・超硬合金など硬度不問で±数μm単位の高精度加工が可能
• 貫通形状のみ加工できる制約がある。 底のあるポケット形状は形彫り放電加工機との使い分けが必要で、スタート穴加工では細穴放電加工機との連携が実務の基本
• 主要メーカーは国内3社（ソディック・三菱電機・ファナック）と牧野フライス・西部電機・GF。 精度要件・加工サイズ・アフターサービス体制の3軸で選定する
• 新品価格は1,000〜5,000万円が目安。中古は新品の30〜60%が相場（2026年5月時点）。AWF動作確認・精度実測・バッテリー残量チェックが中古選定の必須項目
• 消耗品コストは水仕様で約270円/h前後が目安。 バッテリー交換サイクル（1〜1.5年）や修理費（10万円超の事例あり）を含めた総コストの計算を忘れずに

工作機械の売買・レンタルをご検討の方は、お気軽にご相談ください。
