マシニングセンターとは？種類・構造・価格をわかりやすく解説

「マシニングセンターってどんな機械？」「種類が多くて選び方がわからない」とお悩みではないでしょうか。

マシニングセンターは、製造業の現場で欠かせない工作機械の一つであり、種類や構造を正しく理解することで最適な機械選びにつながります。

この記事では、マシニングセンターの基本的な定義から種類・構造・価格相場・主要メーカーまで、導入検討に必要な知識をまとめて解説します。

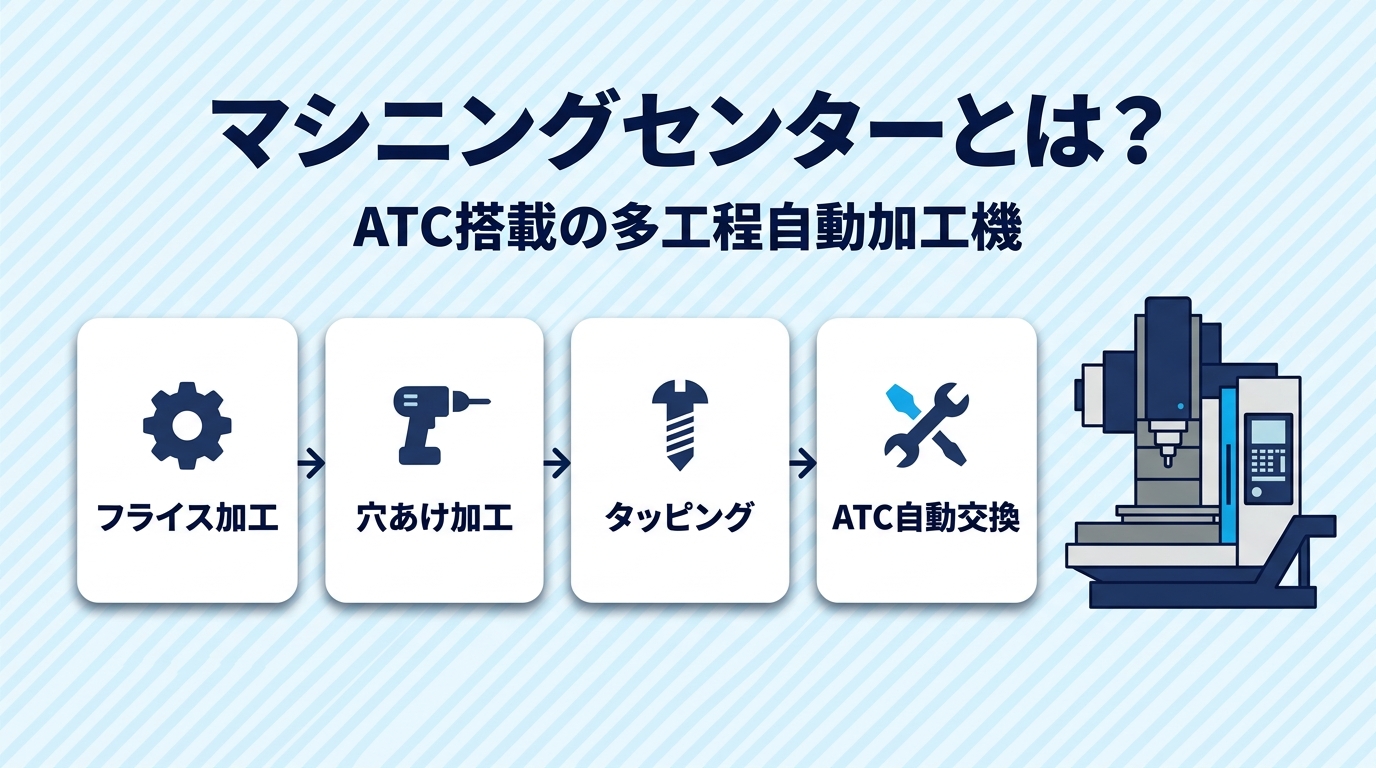

マシニングセンターとは

マシニングセンターとは、フライス加工・穴あけ・タッピングなど複数の切削加工を1台で自動的に行える工作機械です。

最大の特徴は、ATC（自動工具交換装置）を搭載している点にあります。

ATCによって複数の工具を自動で交換しながら連続加工ができるため、段取り替えの手間が大幅に削減されます。

マシニングセンターの種類や構造を把握しておくと、導入時のミスマッチを防げるでしょう。

以下では、定義と役割、そして類似する工作機械との違いを詳しく見ていきます。

マシニングセンターの定義と役割

マシニングセンター（MC）は、JIS B 0105で「主として回転工具を使用し、フライス削り・中ぐり・穴あけ及びねじ立てを含む複数の切削加工ができ、かつ、加工プログラムに従って工具を自動交換できる数値制御工作機械」と定義されています。

ATC（自動工具交換装置）を搭載していることが、マシニングセンターと呼ばれる最大の条件です。

たとえば、ドリルで穴をあけた後にエンドミルでフライス加工を行い、さらにタップでねじ切りをする工程を、人手による工具交換なしで連続処理できます。

現場での実感として、ATCの工具交換時間は機種にもよりますが1〜3秒程度で完了するため、量産品はもちろん多品種少量生産にも適しています。

NCフライス盤・NC旋盤との違い

マシニングセンターと混同されやすい工作機械に、NCフライス盤とNC旋盤があります。

最も大きな違いは、ATCの有無です。

NCフライス盤はATCを持たないため、工具交換を手動で行う必要があり、多工程の加工にはどうしても時間がかかります。

NC旋盤はワーク（被加工物）を回転させて削る方式なので、軸物やフランジなどの回転体形状が主な加工対象です。

導入現場では「平面や箱物の多工程加工ならマシニングセンター、丸物加工ならNC旋盤」という使い分けが一般的でしょう。

※1

出典：JIS B 0105 工作機械－名称に関する用語｜日本産業標準調査会

https://www.jisc.go.jp/

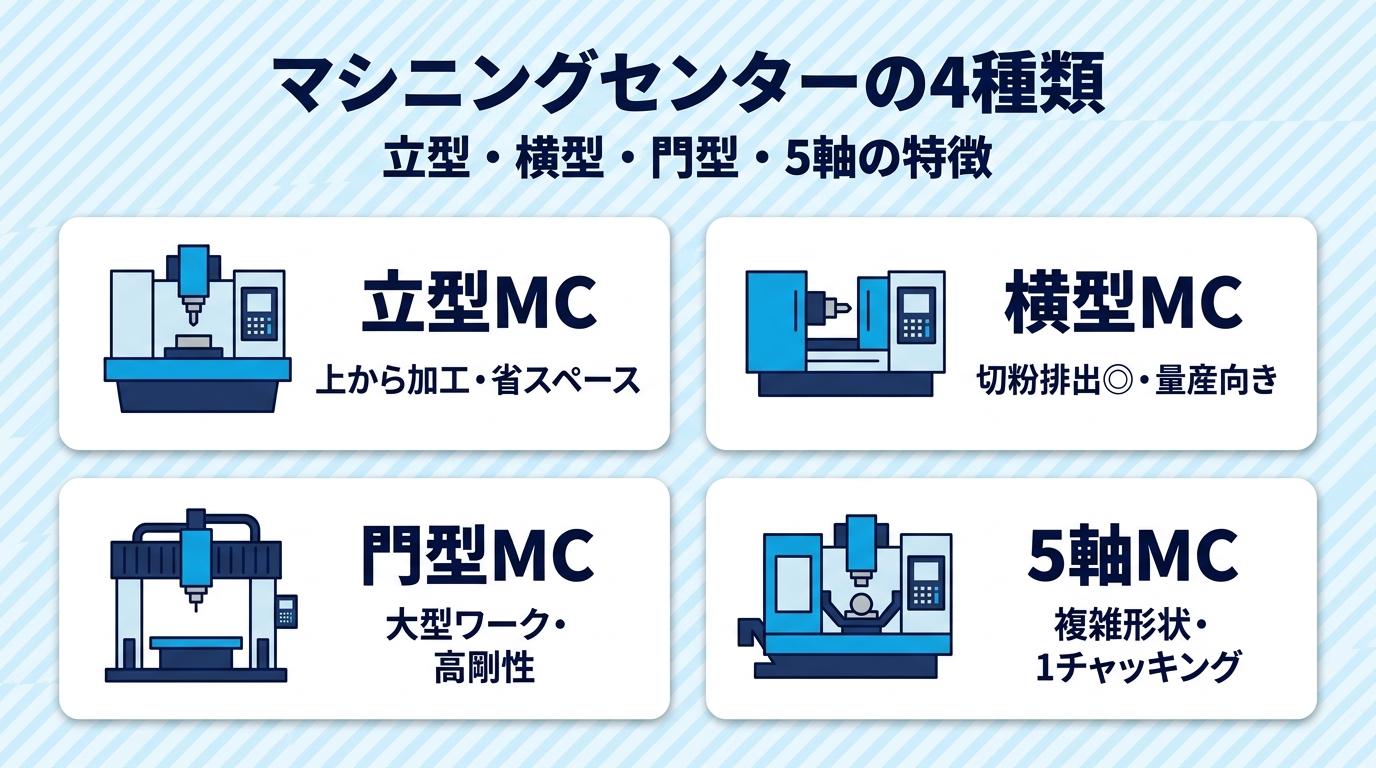

マシニングセンターの種類（立型・横型・門型・5軸）

マシニングセンターは主軸の向きや構造の違いによって、主に以下の4種類に分けられます。

1. 立型マシニングセンター
2. 横型マシニングセンター
3. 門型マシニングセンター
4. 5軸マシニングセンター

ワークの大きさや形状、生産ロット、求められる精度によって最適な種類は異なります。

それぞれ解説していきます。

立型マシニングセンター

立型マシニングセンターは、主軸が垂直（上下方向）に配置されたタイプです。

上からワークを見下ろす形で加工するため、加工面の状態を目視で確認しやすいメリットがあります。

設置面積が横型に比べてコンパクトなので、限られたスペースの工場にも導入しやすいでしょう。

金型加工や単品部品加工、試作品製作など幅広い用途に対応できるため、国内の中小製造業で最も多く使われているタイプです。

代表的な機種として、DMG森精機のCMXシリーズやオークマのGENOS Mシリーズ（GENOS M460-VEの場合、テーブルサイズ1,000×460mm、主軸回転数15,000min⁻¹）などが挙げられます。

ただし、切粉がワーク上に溜まりやすい点はデメリットとして注意が必要です。

横型マシニングセンター

横型マシニングセンターは、主軸が水平方向に配置されたタイプです。

切粉が重力で自然に落下するため排出性に優れ、長時間の自動運転に適しています。

パレットチェンジャー（自動ワーク交換装置）と組み合わせることで、24時間無人運転を実現している工場も少なくありません。

自動車部品のような量産加工において、とくに高い生産性を発揮します。

代表的な機種には、オークマのMA-500HIIやDMG森精機のNHXシリーズがあります。

立型と比較すると本体価格は高く、設置スペースも大きくなりますが、ワークの4面を1回のチャッキングで加工できる点は生産効率の面で大きな強みです。

門型マシニングセンター

門型（ガントリー型）マシニングセンターは、テーブル上をまたぐ門型のコラム構造を持つ大型の機械です。

航空機部品や大型金型など、テーブルサイズが1,000mm以上の大きなワークの加工に使われます。

機械全体の剛性が高いため、重切削でも安定した精度を維持できるのが特徴でしょう。

ストロークが2,000〜10,000mm以上の機種もあり、大型ワークを一度の段取りで加工できます。

代表的なメーカーとしては、オークマのMCR-Aシリーズやニデックマシンツール（旧・三菱重工工作機械）のMVRシリーズなどがあります。

導入には設置スペースや床面の基礎工事が必要になるケースが多いため、事前に設置環境を十分に確認してください。

5軸マシニングセンター

5軸マシニングセンターは、X・Y・Zの直線3軸に加え、回転軸（A軸・B軸・C軸から2軸）を追加した合計5軸で同時制御できる機械です。

ワークの複数面を1回のチャッキングで加工できるため、段取り替えの回数を大幅に減らせます。

航空宇宙部品やインペラ、医療機器部品など、複雑な曲面形状の精密加工に適しています。

牧野フライス製作所のD200ZやDMG森精機のDMU 50は、5軸加工の代表的な機種です。

3軸機に比べると機械本体の価格は高くなりますが、複数工程をまとめられるため、トータルのコスト削減につながるケースも多いでしょう。

プログラミングには5軸対応のCAMソフトが必要となる点も、導入前に押さえておきたいポイントです。

出典：一般社団法人 日本工作機械工業会｜工作機械の種類

https://www.jmtba.or.jp/

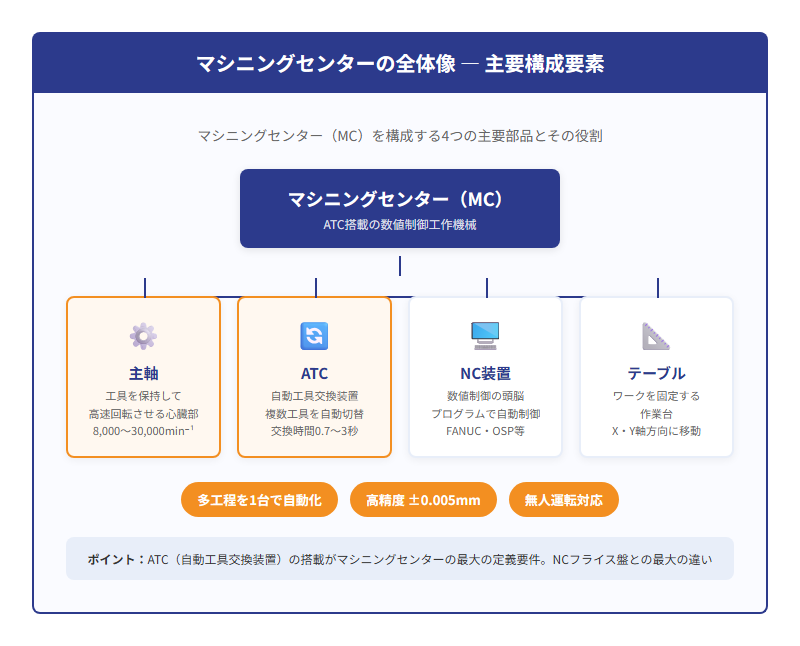

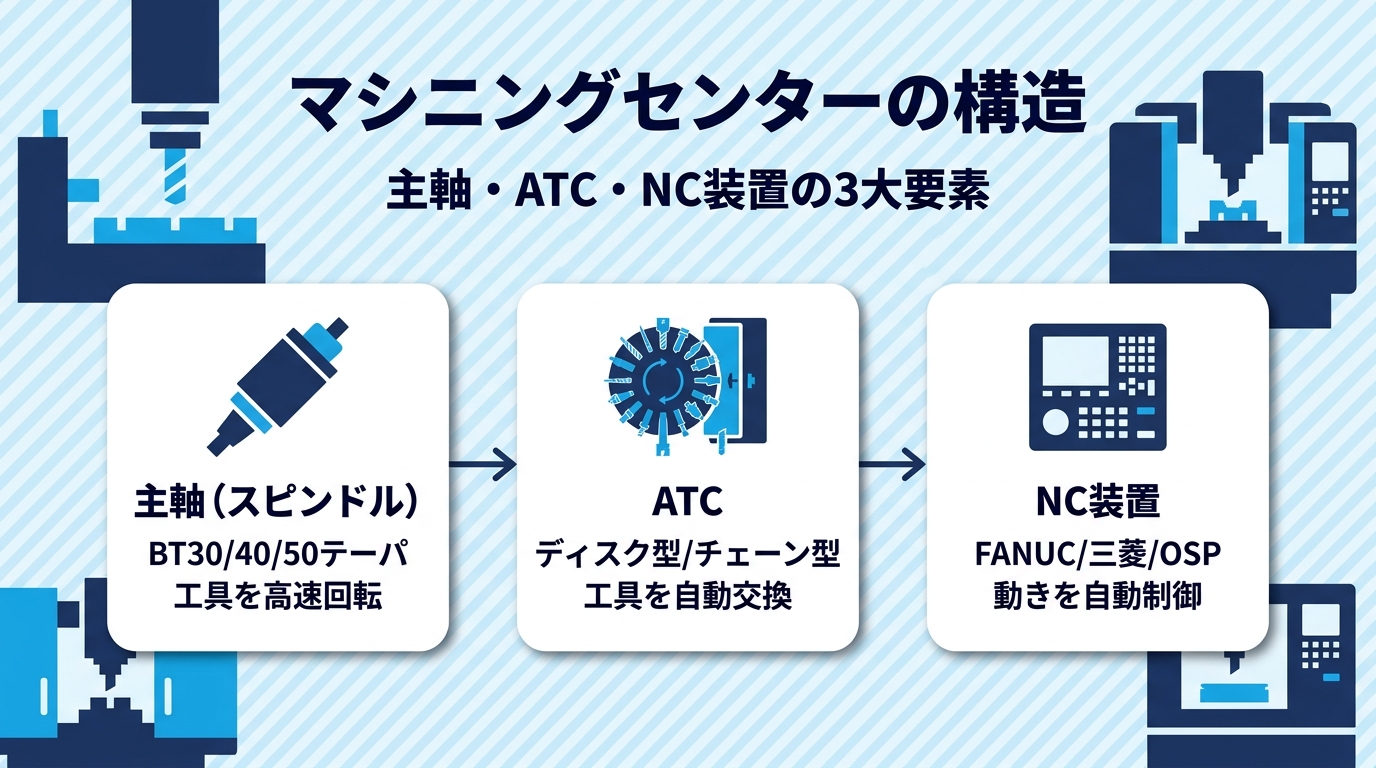

マシニングセンターの構造と主要部品

マシニングセンターの性能は、各部品の仕様によって大きく変わります。

機械選定に直結する3つの主要部品を取り上げます。

1. 主軸（スピンドル）とテーパ番号
2. ATC（自動工具交換装置）の仕組み
3. NC装置と制御システム

加工品質や生産性に直結する部分なので、それぞれ解説していきます。

主軸（スピンドル）とテーパ番号（30番・40番・50番）

主軸（スピンドル）は、工具を保持して高速回転させるマシニングセンターの心臓部です。

主軸の性能は最大回転数と出力で表され、たとえばオークマのGENOS M460-VEは最大15,000min⁻¹の主軸回転数を持ちます。

工具の取り付けには「テーパ番号」と呼ばれる規格が使われています。

主なテーパ番号の違いは以下のとおりです。

導入時は加工ワークの素材と大きさに応じたテーパ番号を選ぶことが大切です。

アルミなどの軽切削が中心なら30番、鉄系の汎用加工なら40番、重切削や大型部品なら50番が基本的な目安となります。

ATC（自動工具交換装置）の仕組み

ATC（Automatic Tool Changer）は、マガジンに収納された複数の工具を自動的に交換する装置です。

工具交換時間（チップ・トゥ・チップ）は機種により1〜5秒程度で、この時間が短いほど加工全体のサイクルタイムを短縮できます。

ATCのマガジン方式には、主にディスク型（円盤型）とチェーン型があります。

ディスク型は工具本数が16〜30本程度で交換速度が速い反面、収容本数に限りがあるのが特徴です。

チェーン型は40〜120本以上の工具を収容でき、多工程加工に対応しやすいでしょう。

現場目線では、ATCのマガジン容量が不足すると段取り替えが発生して生産効率が落ちるため、実際に使う工具本数の1.5倍程度の容量を確保しておくのがおすすめです。

NC装置と制御システム

NC装置（Numerical Control：数値制御装置）は、プログラムに基づいて主軸やテーブルの動きを自動制御する頭脳部分です。

代表的なNC装置メーカーにはファナック（FANUC）や三菱電機（MELDAS）、オークマ（OSP）などがあります。

近年のNC装置はタッチパネル操作やAI機能による加工条件の自動最適化にも対応しています。

ファナックの最新CNC「FANUC Series 30i/31i/32i-MODEL B Plus」は、加工面品位向上機能を搭載しています。ファナック独自のAIサーボチューニング技術と組み合わせることで、熟練オペレーターの技をデジタルで再現できるようになっています。

マシニングセンターの導入を検討する際は、NC装置の操作性や保有するプログラム資産との互換性も確認しておくとよいでしょう。

出典：ファナック株式会社｜CNC

https://www.fanuc.co.jp/ja/product/cnc/index.html

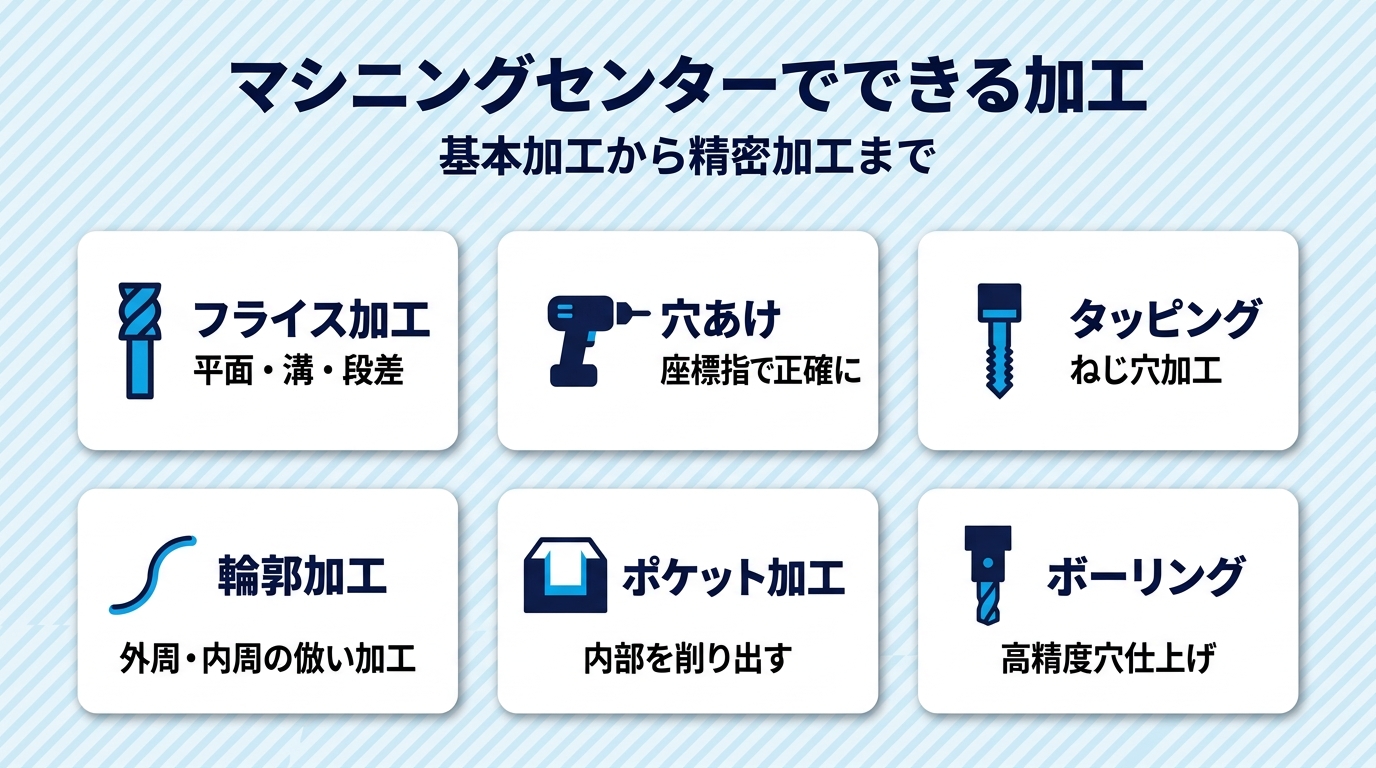

マシニングセンターでできる加工

マシニングセンターは、1台で多種多様な切削加工に対応できる汎用性の高い工作機械です。

代表的な加工方法を大きく2つのグループに分けて紹介します。

1. フライス加工・穴あけ・タッピング
2. 輪郭加工・ポケット加工・ボーリング

精度面では、一般的な立型マシニングセンターで位置決め精度±0.005mm、繰り返し精度±0.003mm程度を実現できます。

それぞれ解説していきます。

フライス加工・穴あけ・タッピング

フライス加工は、回転する工具（エンドミルやフェイスミル）でワーク表面を削る加工方法です。

平面加工・溝加工・段差加工など、マシニングセンターで最も基本的な加工として広く使われています。

穴あけ加工はドリルを用いてワークに穴をあける工程で、マシニングセンターでは座標を指定するだけで複数箇所に正確な穴あけが可能です。

タッピングはタップ工具を使ってねじ穴を切る加工で、穴あけ加工と組み合わせて連続で行えるため、ボルト締結部の加工効率が大幅に向上します。

実務では、穴あけ→面取り→タッピングの一連の工程をATCで自動化し、1チャッキングで完結させるのが一般的でしょう。

輪郭加工・ポケット加工・ボーリング

輪郭加工は、ワークの外周や内周を工具で倣いながら削り出す精密加工です。

金型やカバー部品など複雑な形状をもつワークで多用される、マシニングセンターの得意分野といえます。

ポケット加工は、ワークの一部をくぼませるように削る加工です。

航空機構造部品のリブやボスの周辺加工、スマートフォン筐体の内側加工などで広く用いられています。

ボーリング加工は、既にあけた穴の内径を高い精度（IT7級：±0.01mm程度）で仕上げる加工方法です。

穴径の公差が厳しいシリンダーブロックやバルブボディなどに適用されるケースが多いでしょう。

出典：キーエンス｜なるほど！機械加工入門 切削加工

https://www.keyence.co.jp/ss/products/measure-sys/machining/cutting/

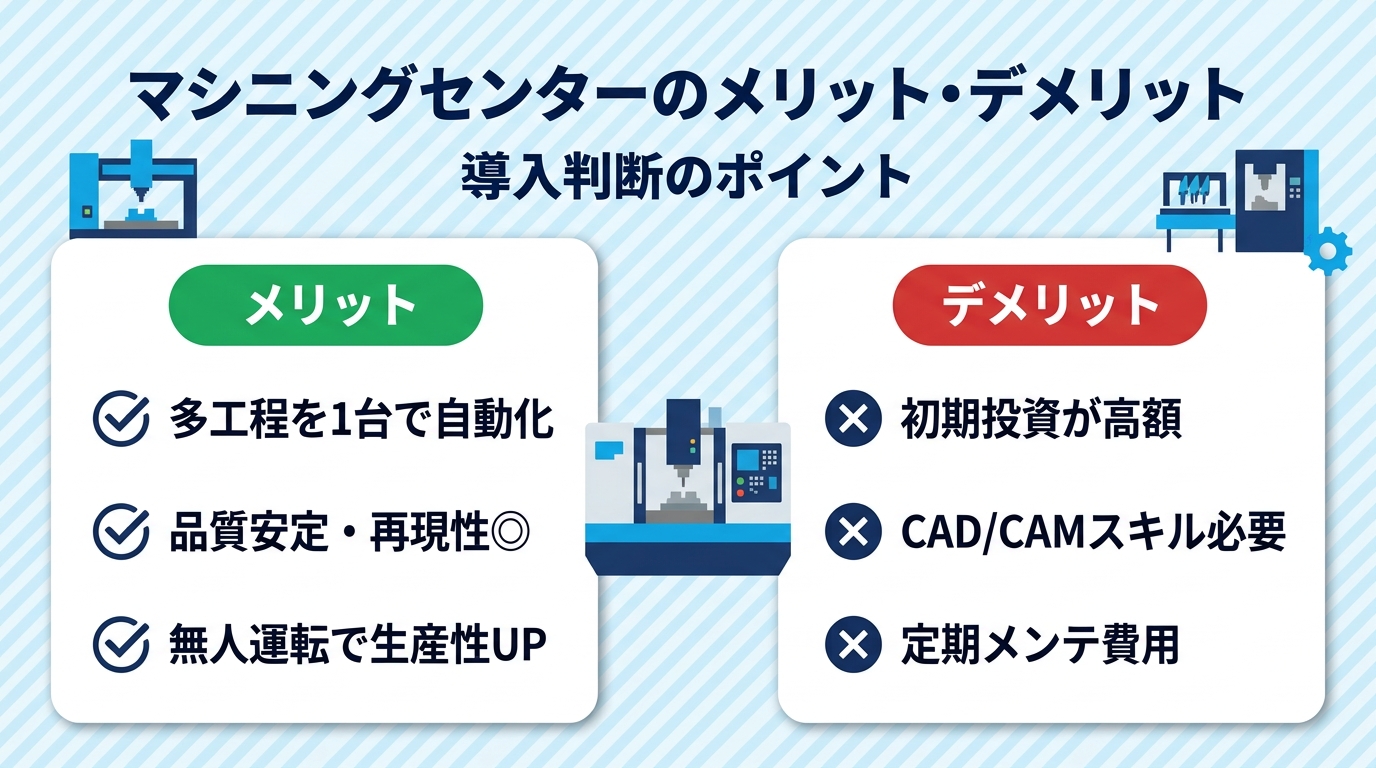

マシニングセンターのメリット・デメリット

マシニングセンターの導入を検討するうえで、メリットとデメリットの両面を理解しておくことが大切です。

以下でそれぞれ詳しく見ていきましょう。

マシニングセンターのメリット

マシニングセンターの主なメリットは以下のとおりです。

• 多工程を1台で連続加工できるため、段取り時間を大幅に削減できる
• ATC による自動化で、人為的なミスが減り品質が安定する
• NCプログラムによる再現性の高い加工で、量産品の精度ばらつきを最小限に抑えられる
• 夜間や休日の無人運転（パレットチェンジャー併用時）で、生産性を高速に向上させられる

とくに多品種少量生産の現場では、1台で複数工程をまかなえる点がコストパフォーマンスの面で大きなメリットになります。

24時間連続稼働による稼働率向上を実現している工場では、投資回収が2〜3年で完了するケースも珍しくありません。

マシニングセンターのデメリット

一方で、以下のデメリットも把握しておく必要があります。

• 初期導入コストが高い（新品の40番立型で1,000万〜3,000万円程度）
• NCプログラムの作成にCAD/CAMの知識やオペレーターの育成が必要
• 定期的なメンテナンス（主軸ベアリング交換・ボールねじ精度調整等）に費用がかかる
• 大量生産の単純加工では専用機に比べてサイクルタイムが長くなる場合がある

導入時は「初期投資額に対して何年で回収できるか」をシミュレーションし、加工品目や生産ロットに見合った機種を選定することが大切です。

出典：ミスミ meviy｜マシニングセンタ（MC）とは？種類や目安価格について解説

https://jp.meviy.misumi-ec.com/info/ja/howto/metal-machining/18928/

マシニングセンターの主要メーカーと特徴

主要メーカーの特徴を把握しておくと、機種選定がスムーズに進むでしょう。

1. 国内主要メーカー
2. 海外主要メーカー

それぞれ解説していきます。

国内主要メーカー（DMG森精機・オークマ・牧野フライス等）

日本は世界有数の工作機械生産国であり、マシニングセンターの技術力でもトップクラスのメーカーが揃っています。

代表的な国内メーカーと特徴は以下のとおりです。

導入後のサービス体制やパーツ供給のスピードもメーカー選びの大切なポイントです。

購入前にメーカーのサービス拠点が自社工場から近い場所にあるかも確認しておくとよいでしょう。

海外主要メーカー（ハース・マザック等）

海外メーカーも含めて比較検討すると、コストや機能面でより適した機種が見つかるケースがあります。

ヤマザキマザックは日本発のメーカーですが、世界各国に生産拠点・サービス拠点を展開しており、海外でも高い評価を受けています。

ハースは新品価格がリーズナブルな機種が多く、初めてマシニングセンターを導入する中小企業にも選ばれやすいメーカーです。

海外メーカー機の場合、パーツ調達やメンテナンス対応に時間がかかるリスクもあるため、国内代理店のサポート体制を事前に確認してください。

出典：一般社団法人 日本工作機械工業会｜会員企業一覧

https://www.jmtba.or.jp/

マシニングセンターの価格相場と選び方

マシニングセンターの導入には高額な投資が伴うため、価格相場と選定ポイントを事前に押さえておくことが大切です。

以下では、新品・中古の価格帯と選定時のチェックポイントを紹介します。

新品・中古の価格帯目安

マシニングセンターの価格は、種類やサイズ、メーカーによって大きく異なります。

2025年4月時点の一般的な価格帯目安は以下のとおりです。

中古機は新品の3〜5割程度の価格で導入できるため、初期投資を抑えたい場合に有力な選択肢となります。

ただし、中古機を購入する際は主軸の振れ精度やボールねじのバックラッシュ量などを必ず確認しておきましょう。

※上記価格はあくまで目安です。メーカー・仕様・付属品により変動するため、最新の見積もりを取得することをおすすめします。

導入時の選定ポイント（テーブルサイズ・主軸番数・ストローク）

マシニングセンターを選定する際に確認すべき主なポイントは以下の5つです。

1. テーブルサイズ：加工するワークの最大寸法に対して余裕のあるサイズを選ぶ
2. 主軸テーパ番号：30番（軽切削）・40番（汎用）・50番（重切削）から加工内容に合わせて選択
3. ストローク（X・Y・Z軸）：ワーク形状と加工範囲に対して十分な移動量を確保する
4. ATC工具本数：使用する工具数の1.5倍程度が目安
5. 主軸回転数：アルミ加工中心なら15,000min⁻¹以上、鉄系中心なら8,000〜12,000min⁻¹程度

現場では「テーブルサイズとストロークが足りず追加工ができない」という失敗事例も少なくありません。

将来的な加工品目の変化も見据えて、ややゆとりのあるスペックを選んでおくと安心です。

出典：ミスミ meviy｜マシニングセンタ（MC）とは？種類や目安価格について解説

https://jp.meviy.misumi-ec.com/info/ja/howto/metal-machining/18928/

工作機械の売買・導入ならシェアリングファクトリー

シェアリングファクトリーは、中古工作機械の売買・レンタルを手がけるプラットフォームです。

マシニングセンターをはじめ、NC旋盤やフライス盤など幅広い工作機械を取り扱っています。

「初期費用を抑えて高品質な機械を導入したい」「遊休機械を売却して設備投資の資金に充てたい」といったニーズに対応できるのが強みです。

機械の状態を専門スタッフが査定し、買い手・売り手の双方に適正な価格を提示するため、安心して取引を進められるでしょう。

工作機械の売買・導入でお困りの際は、シェアリングファクトリーへお気軽にお問い合わせください。

マシニングセンターについてよくある質問

Q1. マシニングセンターとNC旋盤の違いは何ですか？

マシニングセンターは工具を回転させてワークを削る機械で、ATC（自動工具交換装置）を搭載している点が最大の特徴です。

一方、NC旋盤はワーク自体を回転させて加工するため、円筒形状や軸物部品の加工に適しています。

加工対象が「箱物・板物」ならマシニングセンター、「丸物」ならNC旋盤と覚えておくとわかりやすいでしょう。

Q2. マシニングセンターの30番と40番の違いは？

30番（BT30）と40番（BT40）は主軸テーパの規格サイズを指します。

30番は高速回転に優れ、アルミや樹脂の軽切削向きです。

40番は剛性と回転速度のバランスが良く、鉄系材料の汎用加工に最も広く使われている規格です。

加工する材質とワークサイズに合わせて選択してください。

Q3. マシニングセンターの費用はいくらですか？

2025年4月時点の目安として、新品の40番立型マシニングセンターで1,000万〜3,000万円程度です。

中古機であれば200万〜1,000万円程度で購入できるケースもあります。

5軸や門型など大型・高機能な機種ほど価格は上がるため、加工内容に合った仕様を見極めることが大切です。

Q4. 5軸マシニングセンターとは？メリットは何ですか？

5軸マシニングセンターは、直線3軸（X・Y・Z）に加えて回転2軸を同時制御できる機械です。

最大のメリットは、ワークの複数面を1回のチャッキングで加工できるため、段取り替え回数が減り加工精度も向上する点にあります。

航空宇宙・医療機器・タービンブレードなど、複雑な曲面形状の精密加工で導入が進んでいます。

Q5. マシニングセンターの年収はいくらですか？

マシニングセンターのオペレーターの年収は、経験や勤務地域によって異なりますが、一般的に300万〜500万円程度が相場です。

5軸加工やCAMプログラミングなど高度なスキルを持つ技術者は、600万円以上の年収を得ているケースもあります。

技能検定（機械加工・マシニングセンタ作業）の資格取得もキャリアアップに有効でしょう。

まとめ：マシニングセンターの基礎知識を押さえて最適な機械選びを

この記事では、マシニングセンターの基本知識を幅広く解説しました。

最後に要点を振り返ります。

• マシニングセンターはATC（自動工具交換装置）を搭載した数値制御工作機械で、多工程の切削加工を1台で自動化できる
• 種類は立型・横型・門型・5軸の4種類があり、加工ワークの形状やサイズ、生産ロットに応じて選定する
• 主軸テーパ番号（30番・40番・50番）は加工材質や切削条件に合わせて選ぶことが大切
• 新品価格は1,000万〜数億円と幅広いが、中古機を活用すれば初期投資を3〜5割に抑えられる
• メーカー選びではラインナップだけでなく、アフターサービス体制や部品供給の速さも重視する

マシニングセンターは製造現場の生産性を大きく左右する基幹設備です。

加工品目や将来の事業計画を踏まえて、最適な1台を見つけてください。
